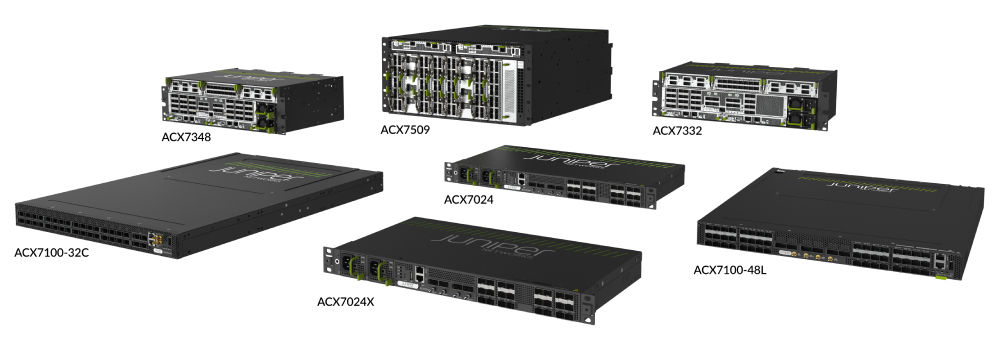

ACX7509 ، من الخط ACX7500 ، عبارة عن جهاز توجيه متعدد الخدمات معياري عالي الكثافة مكون من 8 فتحات ، 4.8 تيرابايت في الثانية ، تم تصميمه لتقديم أفضل أداء في فئته ، وبصمة ، وكفاءة في استخدام الطاقة ، ونطاق. يتضمن نهج التصميم المبتكر بنية مركزية لتبسيط التشغيل ومرونة النطاق الترددي ، مما يفتح إمكانيات جديدة لتحويل الشبكة. توفر وحدات الواجهة الخالية من ASIC مرونة سرعة المنفذ بسرعة 1 جيجابت و10 جيجابت و25 جيجابت و40 جيجابت و50 جيجابت و100 جيجابت و200 جيجابت إيثرنت و400 جيجابت - وهي مثالية لخدمات التجميع عالية التوصيل وحالات استخدام دعم الشبكة القديمة.
يدعم ACX7509 ثلاثة أنواع من FPCs القابلة للاستبدال الميداني لإعادة توجيه الحزم. يتم تثبيتها عموديا في الفتحات الأمامية للهيكل وتعمل كموسعات للمنفذ.
ACX7509-FPC20Y، FPC بسرعة 500 جيجابت في الثانيةيوفر 20 منفذا بسرعة 1 جيجابت و10 جيجابت و25 جيجابت إيثرنت و50 جيجابت
ACX7509-FPC-16C، FPC معدل نقل 1.6 تيرابايت في الثانيةيوفر 16 منفذا بسرعة 40 جيجابت و100 جيجابت إيثرنت
ACX7509-FPC-4CD ، FPC معدل نقل 1.6 تيرابايت في الثانيةيوفر 4 منافذ بسرعة 200 جيجابت و400 جيجابت إيثرنت
تم تصميم ACX7509 لمقدمي الخدمات والبيع بالجملة والمؤسسات الكبيرة وحالات استخدام مراكز البيانات ، وهو أيضا لبنة أساسية لنسيج خدمات IP في حل Juniper Cloud Meترو.
الجدول 1. الحد الأقصى لعدد المنافذ لكل سرعة
نموذج FPC | 1 جيجابت | 10 جيجابت | 25 جيجابت | 40 جيجابت | 50 جيجابت | 100 جيجابت | 200 جيجابت | 400 جيجابت |
ACX7509-FPC-20Y | 120 | 160 | 160 | – | 100 | – | – | – |
ACX7509-FPC-16C | – | 256 | 256 | 127 | – | 79 | – | – |
ACX7509-FPC-4CD | – | – | – | – | 64 | 32 | 8 | 8 |
الجدول 2. دعم تقنية الوحدة البصرية FPC
نموذج FPC | SFP | SFP + | SFP28 | كيو إس إف بي + | SFP56 | كيو إس إف بي 56-دي دي | كيو إس إف بي 28 | كيو إس إف بي 28-دي دي | كيو إس إف بي 56 |
ACX7509-FPC-20Y | نعم | نعم | نعم | – | نعم | – | – | – | – |
ACX7509-FPC-16C | – | – | – | نعم | – | – | نعم | – | – |
ACX7509-FPC-4CD | – | – | – | – | – | نعم | نعم | نعم | نعم |
الجدول 1. مواصفات جهاز التوجيه ACX7509 Cloud Metro
مواصفات | ACX7509 |
الأبعاد (العرض × الارتفاع × العمق) | من المعدن إلى المعدن: 19.0 × 10.5 × 23.6 بوصة (48.2 × 26.7 × 60.0 سم)بما في ذلك الكابلات: 19.0 × 10.5 × 31.5 بوصة. (48.2 × 26.7 × 80.0 سم) |
الوزن (رطل / كجم) مهيأ بالكامل | 150 رطلا (68 كجم) |
نظام التشغيل | تطور نظام التشغيل Junos |
وحده المعالجه المركزيه | انتل هيويت ليك ، 64 جيجابايت DDRAM |
الطاقة (التيار المستمر) | -48 فولت تيار مستمر حتى -60 فولت تيار مستمر |
الطاقة (التيار المتردد) | 240 فولت تيار متردد |
تصاعد | خيارات تركيب الرف والخزانة |
واجهات | تدعم بطاقات الخط التالية MACsec على جميع المنافذ: 20 × 1 جيجابت / 10 جيجابت / 25 جيجابت / 50 جيجابت 4 منافذ 200 جيجابت / 400 جيجابت 16 × 40 جيجابت / 100 جيجابت |
واجهات التزامن | 1x إدارة RJ45 1x وحدة تحكم RJ-45 + الوقت من اليوم (TOD) 1PPS و 10 ميجاهرتز المدخلات والمخرجات 1x واجهة RJ45 BITS |
تبريد | صواني مروحة قابلان للتبديل السريع مع أربعة مراوح دوارة مضادة في كل درج مروحة ؛ التكرار الدوار للمروحة N + 1 على مستوى الهيكل تبريد الهواء من الأمام إلى الخلف |
التكرار في جامعة الأمير سلطان | الباقة المميزة - 4 وحدات إمداد طاقة (2 + 2) الحزمة الأساسية - 2 وحدة إمداد طاقة (1 + 1) |
إصدار البرنامج الموصى به | Junos OS Evolved 21.4R1 أو أحدث |
الجدول 1. ACX7509 معلومات طلب جهاز التوجيه Cloud Metro
حاصل الضرب | وصف |
الاجهزه | |
ACX7509 القاعدة | ACX7509 حزمة الهيكل الأساسي |
ACX7509 بريميوم | ACX7509 حزمة الهيكل الفاخرة |
ACX7509-FPC-20Y | ACX7509 20 × بطاقة خط 1 جيجابت / 10 جيجابت / 25 جيجابت / 50 جيجابت إيثرنت |
ACX7509-FPC-4CD | ACX7509 4 × 400 جيجابت / 200 جيجابت بطاقة خط |
ACX7509-FPC-16C | ACX7509 بطاقة خط 16 × 100 جيجابت/40 جيجابت |
وحدات SKU الاحتياطية | |
ACX7509 فبراير | ACX7509 محرك إعادة توجيه ، بسعة 4.8 تيرابايت في الثانية ، إعادة توجيه مع 2x Q2C ، احتياطي |
ACX7509-RCB | ACX7509 محرك توجيه ، وحدة معالجة مركزية أساسية Intel X86 ، 64 جيجابايت DDR4 ، وحدة معالجة مركزية 55 واط ، احتياطية |
ACX7509-RCB-LT | ACX7509 محرك توجيه ، وحدة معالجة مركزية أساسية Intel X86 ، 64 جيجابايت DDR4 ، وحدة معالجة مركزية 55 واط مع إصدار تشفير محدود ، احتياطي |
JNP5700-CHAS | هيكل JNP5700 ACX7509 ، قطع غيار |
ACX7509-EMI | ACX7509 باب EMI مع فلتر هواء ومدير الكابلات ، قطع الغيار |
ACX7509-FLTR | فلتر هواء ACX7509 ، قطع غيار |
JNP5700-فان | JNP5700 صينية مروحة احتياطية |
JNP-3000W-DC-AFO | مصدر طاقة Juniper DC ، 3000 واط ، تدفق هواء من الأمام إلى الخلف ، احتياطي |
JNP-3000W-AC-AFO | مصدر طاقة Juniper AC ، 3000 واط ، تدفق هواء من الأمام إلى الخلف ، احتياطي |
التوافر العالي وترخيص MACsec | |
S-EACX-7500-HA-P | SW ، EACX ، ترخيص نظام التكرار ، بدون دعم العملاء ، يجب شراء دعم العملاء بشكل منفصل ، دائم |
إس ACXEVO100GMSEC بي | يجب على ترخيص SW و ACXEVO و 100GbE و MACsec ، بدون دعم العملاء ، شراء دعم العملاء بشكل منفصل ودائم |
إس ACXEVO400GMSEC ص | يجب على ترخيص SW و ACXEVO و 400GbE و MACsec ، بدون دعم العملاء ، شراء دعم العملاء بشكل منفصل ، دائم |
س-ACXEVO100GMSEC-1 | SW ، ACXEVO ، 100 جيجابت ، ترخيص MACsec ، اشتراك لمدة عام واحد ، مع دعم البرامج |
س-ACXEVO100GMSEC-3 | SW ، ACXEVO ، 100 جيجابت ، ترخيص MACsec ، اشتراك لمدة 3 سنوات ، مع دعم البرامج |
[س-ACXEVO100GMSEC-5 | SW ، ACXEVO ، 100 جيجابت ، ترخيص MACsec ، اشتراك لمدة 5 سنوات ، مع دعم البرامج |
[س-ACXEVO400GMSEC-1 | SW ، ACXEVO ، 400 جيجابت ، ترخيص MACsec ، اشتراك لمدة عام واحد ، مع دعم البرامج |
[س-ACXEVO400GMSEC-3 | SW ، ACXEVO ، 400 جيجابت ، ترخيص MACsec ، اشتراك لمدة 3 سنوات ، مع دعم البرامج |
S-ACXEVO400GMSEC-5 | SW ، ACXEVO ، 400 جيجابت ، ترخيص MACsec ، اشتراك لمدة 5 سنوات ، مع دعم البرامج |
برنامج مترو | |
إس إي 100 جي إيه 1 | SW ، EACX Software 1 سنة ترخيص الاشتراك المسبق ؛ لكل سعة 100 جيجا ، مع دعم البرامج |
إس إي 100 جي إيه 3 | SW ، EACX Software 3 سنة ترخيص الاشتراك المسبق ؛ لكل سعة 100 جيجا ، مع دعم البرامج |
إس إي 100 جي إيه 5 | SW ، EACX Software 5 سنوات ترخيص الاشتراك المسبق ؛ لكل سعة 100 جيجا ، مع دعم البرامج |
إس إيك إكس - 100 جي - إيه 1 - ف | ترخيص SW و EACX Software Perpetual Advance1 ؛ لكل سعة 100 جرام ، بدون دعم SW |
إس إيك إكس - 100 جي - بي - 1 | SW ، EACX Software 1 سنة اشتراك Premium ترخيص ؛ لكل سعة 100 جيجابايت، يتضمن ترخيص اشتراك ADV SW، مع دعم البرامج |
إس إي سي - 100 جي - بي - 3 | SW ، ترخيص اشتراك برنامج EACX لمدة 3 سنوات ؛ لكل سعة 100 جيجابايت، يتضمن ترخيص اشتراك ADV SW، مع دعم البرامج |
إس إي سي - 100 جي - بي 5 | SW ، EACX Software 5 سنوات ترخيص اشتراك مميز ؛ لكل سعة 100 جيجابايت، يتضمن ترخيص اشتراك ADV SW، مع دعم البرامج |
إس إي - 100 جي - ب 1 - ف | ترخيص SW و EACX Software Perpetual Premium1 ؛ لكل سعة 100 جيجابايت، يتضمن ترخيص اشتراك ADV SW، بدون دعم البرامج |
إس إي إي - 400 جي - إيه - 1 | SW ، EACX Software 1 سنة ترخيص الاشتراك المسبق ؛ لكل سعة 400 جرام ، مع دعم البرامج |
إس إي إي سي - 400 جم - إيه - 3 | SW ، EACX Software 3 سنة ترخيص الاشتراك المسبق ؛ لكل سعة 400 جرام ، مع دعم البرامج |
إس إيك إكس 400 جي إيه 5 | SW ، EACX Software 5 سنوات ترخيص الاشتراك المسبق ؛ لكل سعة 400 جرام ، مع دعم البرامج |
إس إي إي سي - 400 جي - إيه 1 - ف | ترخيص SW و EACX Software Perpetual Advance1 ؛ لكل سعة 400 جرام ، بدون دعم SW |
إس إياكس - 400 جي - بي - 1 | SW ، EACX Software 1 سنة اشتراك Premium ترخيص ؛ لكل سعة 400 جيجابايت، يتضمن ترخيص اشتراك ADV SW، مع دعم البرامج |
إس إياكس - 400 جي - ف - 3 | SW ، ترخيص اشتراك برنامج EACX لمدة 3 سنوات ؛ لكل سعة 400 جيجابايت، يتضمن ترخيص اشتراك ADV SW، مع دعم البرامج |
إس إي إي - 400 جي - بي - 5 | SW ، EACX Software 5 سنوات ترخيص اشتراك مميز ؛ لكل سعة 400 جيجابايت، يتضمن ترخيص اشتراك ADV SW، مع دعم البرامج |
إس إي إي - 400 جي - ب 1 - ف | ترخيص SW و EACX Software Perpetual Premium1 ؛ لكل سعة 400 جيجابايت، يتضمن ترخيص اشتراك ADV SW، بدون دعم SW |
