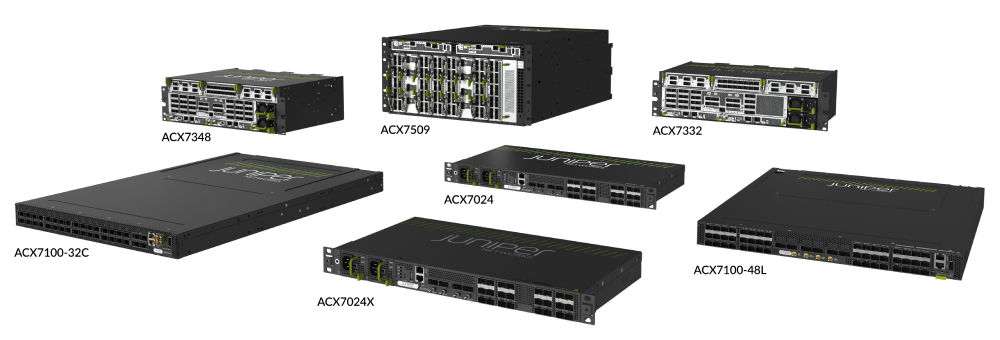

تم تصميم خط Juniper Networks ACX7300 من أجهزة توجيه Cloud Metro لمساعدة المشغلين على تحقيق أهدافهم الرأسمالية والتشغيلية وتجربة المستخدم. جزء من محفظة عائلة Juniper Networks ACX7000 ، ACX7300 أجهزة التوجيه جاهزة ل Juniper Cloud Metro لشبكات 4G / 5G وإنترنت الأشياء (IoT) والتطبيقات المستندة إلى السحابة. وهي مصممة للوصول إلى المترو وتجميعه ، والمؤسسات الكبيرة ، وحالات الاستخدام السكنية التي تتطلب منصات مصنفة عالية المرونة (1 جيجابت إلى 400 جيجابت إيثرنت) ، ومدمجة (عمق 29 سم) ، و 3 U ، ومتعددة الخدمات ، ومتعددة البيئات. سواء كانت متطلبات شبكتك تعتمد على درجة الحرارة أو عالية النطاق، فإن ACX7332 المصنفة لدرجة الحرارة الصناعية (I-Temp) المقدرة ACX7348 أو درجة الحرارة الممتدة (E-Temp) والذاكرة الثلاثية الخارجية القابلة للعنونة (eTCAM) يمكن أن تناسب متطلبات Cloud Metro اليوم وفي المستقبل.
ACX7332: يوفر ACX7332 المصنف E-Temp خدمات متعددة متطورة ومعززة ب eTCAM في بصمة ثابتة ومعيارية بقوة 3 وحدات ومدمجة (بعمق 29 سم) وموفرة للطاقة. ويوفر قدرة إعادة توجيه تبلغ 2.4 تيرابايت في الثانية، ويدعم 32 منفذا ثابتا متعدد المعدلات (SFP28)، كل منها قابل للتكوين كخدمات عميل 1 جيجابت إيثرنت و10 جيجابت و25 جيجابت مما يتيح للمشغلين إجراء ترقيات النقل الأكثر شيوعا اليوم على أساس كل منفذ على حدة بدون رافعة شوكية للمنصة. تدعم 8 منافذ ثابتة إضافية (QSFP-28) الوصلات الصاعدة عبر شبكة إيثرنت بسرعة 100 جيجابت (قادرة على ZR). تحتوي الأنظمة الأساسية ACX7300 على ثلاث فتحات إدخال / إخراج توفر الدعم لوحدات الواجهة الاختيارية التي تغطي مجموعة من سرعات المنافذ: توفر فتحة إدخال / إخراج واحدة سعة إضافية تبلغ 400 جيجابت في الثانية قادرة على دعم السرعات من 1 جيجابت إلى 100 جيجابت إثر. يوفر كل من فتحتي الإدخال/الإخراج الأخضران سعة إضافية تبلغ 800 جيجابت في الثانية قادرة على دعم سرعات المنافذ من 10 جيجابت إلى 400 جيجابت. تسهل تقنية eTCAM المدمجة أعلى مقياس FIB وعمليات بحث أسرع وأداء زمن انتقال أقل.
ACX7348: توفر ACX7348 المصنفة I-Temp خدمات متعددة في نفس البصمة الثابتة بالإضافة إلى وحدات التخزين المدمجة (بعمق 29 سم) وموفرة للطاقة. كما يوفر سعة أمامية تبلغ 2.4 تيرابايت في الثانية، و48 منفذا ثابتا متعدد المعدلات (SFP28)، يمكن تكوين كل منها كخدمات عميل 1 جيجابت إيثرنت و10 جيجابت و25 جيجابت، و8 منافذ ثابتة إضافية (QSFP-28) لوصلات إيثرنت بسرعة 100 جيجابت (قادر على ZR). تدعم ثلاث فتحات إدخال / إخراج نفس وحدات الواجهة الاختيارية: فتحة إدخال / إخراج واحدة توفر سعة 400 جيجابت في الثانية تدعم سرعات منفذ إيثرنت من 1 جيجابت إلى 100 جيجابت. توفر فتحتا إدخال / إخراج أخريان سعة 800 جيجابت في الثانية لكل منهما ، مما يدعم سرعات منافذ إيثرنت من 10 جيجابت إلى 400 جيجابت. يوفر المقياس الاستثنائي زمن انتقال منخفض وأداء عاليا في FIB والنظام الأساسي.
ACX7300 الوحدات النمطية للواجهة: يمكن استخدام الوحدات النمطية التالية على كل من الأنظمة الأساسية ACX7300 الخط. ستعتمد قدرة كل وحدة على ما إذا كانت الوحدة النمطية مستعملة داخل أحد فتحتي الإدخال / الإخراج بسرعة 800 جيجابت في الثانية أو في فتحة الإدخال / الإخراج بسرعة 400 جيجابت في الثانية كما هو مذكور.
16 منفذا، وحدة واجهة متعددة المعدلات 50 جيجابت (SFP56)، منفذ تلو الآخر قابلة للتكوين على أنها 1 جيجابت إيثرنت و10 جيجابت و25 جيجابت إيثرنت و50 جيجابت ENOTE: تنطبق هذه الإمكانية عند استخدام وحدة الواجهة هذه في أي من فتحتي فتحتي الإدخال/الإخراج بسرعة 800 جيجابت في الثانية. عند استخدامها في فتحة الإدخال / الإخراج بسرعة 400 جيجابت في الثانية ، تكون سرعات المنافذ الأصلية الاختيارية 1 جيجابت و10 جيجابت و25 جيجابت.
4 منافذ تعمل عبر شبكة إيثرنت بسرعة 100 جيجابت (QSFP28) ومنفذين لوحدات واجهة شبكة إيثرنت بسرعة 400 جيجابت (QSFP56)ملاحظة: تنطبق هذه الإمكانية عند استخدام وحدة الواجهة هذه في أي من فتحتي إضافة الإدخال/الإخراج بسرعة 800 جيجابت في الثانية. عند استخدامه في فتحة الإدخال / الإخراج بسرعة 400 جيجابت في الثانية ، تكون سرعة المنفذ القصوى 100 جيجابت في الثانية.
الجدول 1. مواصفات خط ACX7300
المواصفات | ACX7332 | ACX7348 |
إنتاجية ASIC | 2.4 تيرابايت في الثانية | |
محرك التوجيه (RE) | تكرار الطاقة المتجددة الاختياري وحدة المعالجة المركزية: 4Core ذاكرة الوصول العشوائي: 64 جيجابايت DDR4 (2 × 32 جيجابايت SODIMM) التخزين الكبير: 100 جيجابايت SATA / NVME SSD TPM2.0 | |
التكرار | مستوى التحكم الاختياري (RE) مروحة مزود الطاقة (تيار متردد أو تيار مستمر) | |
نوع الهيكل | وحدات ثابتة بالإضافة إلى وحدات (3 فتحات إدخال/إخراج) | |
الأبعاد (العرض × الارتفاع × العمق) | 17.4 × 5.25 × 11.42 بوصة (44.20 × 13.33 × 29.00 سم) | |
الوزن (رطل / كجم) حزمة القاعدة | 35.6 رطلا/16.1 كجم (تيار مستمر)36 رطلا/16.3 كجم (تيار متردد) | 35.5 رطلا/16.1 كجم (تيار مستمر)35.9 رطلا/16.3 كجم (تيار متردد) |
الطاقة (التيار المستمر) | 40 فولت تيار مستمر حتى 72 فولت تيار مستمر | |
الطاقة (التيار المتردد) | 180 فولت من التيار المتردد إلى 264 فولت من التيار المتردد | |
سحب الطاقة النموذجي (بدون بصريات) * | 465 وات (1 × إعادة إدراجية)520 واط (2 أضعاف إعادة النقل) | |
أقصى سحب للطاقة (بدون بصريات) * | 495 وات (1x RE)551 وات (2x RE) | |
درجة حرارة التشغيل | التشغيل (من 0 إلى 55 درجة مئوية) | التشغيل (-40 درجة مئوية إلى 65 درجة مئوية) |
تبريد | درجة الحرارة الإلكترونية (من 0 درجة إلى 55 درجة مئوية عند 6000 قدم) 8 مراوح (4x صواني فران - FRU) ، N + 1 | درجة الحرارة (-40 درجة مئوية إلى 65 درجة مئوية عند 6000 قدم) 8 مراوح (4x صواني فران - FRU) ، N + 1 |
رطوبة | 5٪ إلى 90٪ دون تكاثف | |
الواجهات المدعومة | 1/10/25/100/200/400 جيجابت (القدرة الثابتة والمعيارية مجتمعة) | |
واجهات (ثابتة) | 32 ضعفا من 1 إلى 25 جيجابت ، SFP / SFP + / SFP28 (MACsec) 8 × 100 جيجابت ، QSFP28 | 48 ضعفا من 1 إلى 25 جيجابت ، SFP / SFP + / SFP28 (MACsec) 8 × 100 جيجابت ، QSFP28 |
الواجهة (وحدات) | تدعم 3 فتحات إدخال / إخراج - 2 فتحات 800 جيجابت (10-400 جيجابت إيثرنت) و 1 منفذ 400 جيجابت إيثرنت (1-100 جيجابت) الوحدات التالية (دعم MACsec على جميع المنافذ): 16 × SFP56 FPC (16 × 1/10/25/50 جيجابت) 2x QSFP56 / 2xQSFP28-DD & 4x QSFP28 (2x 400GbE / 2x 200GbE و 4x 100GbE) | |
توقيت | SynchE و PTP و Class C 1PPS و 10 ميجاهرتز ، بت GNSS متكامل | |
الجدول 1. معلومات ترتيب ACX7300 الخط
رقم المنتج | وصف |
الاجهزه | |
ACX7332 القاعدة 1 | ACX7332 حزمة أساسية مع ACX7332 CHAS و 4 مروحة و 2PSU DC أو AC |
ACX7348 القاعدة 1 | ACX7348 حزمة أساسية مع ACX7348 CHAS و 4 مروحة و 2PSU DC أو AC |
ACX7300-16 سنوات | ACX7300 بطاقة خط 16xSFP56 (16x50G/25G/10G/1G) (مع MACsec) |
ACX7300-2CD4C | ACX7300 2xQSFP56-DD / 2xQSP28-DD + 4xQSFP28 (2x400G / 2x200G + 4x100G) (مع MACsec) بطاقة الخط |
ACX7300-ري | ACX7300 محرك توجيه ، وحدة معالجة مركزية أساسية Intel X86 ، ذاكرة وصول عشوائي DDR4 سعة 64 جيجابايت و 100 جيجابايت SSD |
ACX7300-FRPNL | ACX7300 غطاء اللوحة الأمامية |
ACX7300 السكك الحديدية | ACX7300 السكك الحديدية التلسكوبية |
ACX7300-RMK | ACX7300 طقم تثبيت الرف |
قطع الغيار | |
ACX7332-CHAS | ACX7332 هيكل 3RU ، عمق 290 مم ، 8xQSFP28 + 32xSFP28 ، نطاق التشغيل من 0 درجة مئوية إلى 55 درجة مئوية ، احتياطي |
ACX7348-CHAS | هيكل ACX7348 3RU ، عمق 290 مم ، 8xQSFP28 + 48xSFP28 ، نطاق التشغيل -40 درجة مئوية إلى 65 درجة مئوية ، احتياطي |
ACX7300-هو | مروحة ACX7300 ، قطع غيار |
ACX7300-2 كيلو تيار متردد | مصدر طاقة التيار المتردد ، 2000 واط ، قطع الغيار |
ACX7300-2 كيلو تيار مستمر | مصدر طاقة تيار مستمر ، 2000 واط ، قطع غيار |
