يستجيب خط Juniper Networks ACX6000 من أجهزة توجيه المترو العالمية للتحول في بنى شبكة المترو ، حيث تعمل طبقات الوصول والتجميع على توسيع الذكاء التشغيلي من حافة مزود الخدمة إلى شبكة الوصول. يعمل الخط ACX6000 على تبسيط الوصول إلى بنى التجميع من خلال التخلص من الطبقات غير الضرورية وتراكبات الشبكة ، مما يقلل بشكل كبير من النفقات الرأسمالية والنفقات التشغيلية. استنادا إلى التبسيط المعماري وخفض التكلفة ، يمنح خط ACX6000 مقدمي الخدمات والمؤسسات القدرة على تبني نموذج مترو عالمي حقيقي. يوفر خط ACX6000 أيضا سعة عالية وقابلية للتوسع وطبقة نقل بصرية آمنة للحزم مع تقديم أداء رائد في الصناعة مع مجموعة واسعة من كثافات المنافذ وأنواع الواجهة. تجعل المرونة وقابلية الترقية (القدرة على مزج أنواع الواجهة ومطابقتها) موجهات المترو العالمية من سلسلة Juniper Networks ACX مثالية لمجموعة واسعة من حالات الاستخدام.
مجموعة منتجات سلسلة ACX
تقدم أجهزة توجيه المترو العالمية من سلسلة ACX مجموعة واسعة من حلول المترو ، بما في ذلك ACX500 و ACX1000 و ACX2000 و ACX4000 ، بالإضافة إلى خطوط ACX5000 و ACX6000. يتضمن الخط ACX6000 نموذجين ، يستهدف كل منهما تطبيقات مختلفة:

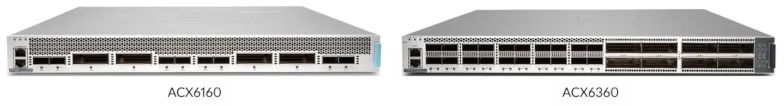

ACX6160: جهاز توجيه المترو العالمي ACX6160 هو نقل بصري يوفر دعما كاملا لجهاز الإرسال والاستقبال المتوافق مع OpenROADM لتطبيقات النقل البصري لحزم المترو في نظام أساسي 1 U. بصفته جهاز إرسال واستقبال شفاف خالص ، يدعم ACX6160 ثمانية واجهات عميل رباعية صغيرة قابلة للتوصيل لجهاز الإرسال والاستقبال QSFP28 100GbE / OTU4 وأربع واجهات على جانب الخط CFP2-DCO. توفر واجهات برمجة التطبيقات المتوافقة مع OpenROADM دعما متوافقا تماما لوحدة تحكم الطرف الثالث جنبا إلى جنب مع واجهات متوافقة مع HG-FEC ، مما يتيح وظيفة جهاز الإرسال والاستقبال الحقيقية القابلة للتشغيل البيني.
ACX6360: يسمح جهاز توجيه المترو العالمي ACX6360 للمشغلين بطي طبقات النقل البصري للحزم الآمنة وطبقات شبكات IP/MPLS بسلاسة في نظام أساسي واحد. مدعوما بأحدث سيليكون Juniper Networks ExpressPlus يعمل بسرعة 3.6 تيرابايت في الثانية ، يدعم ACX6360 20 واجهة QSFP28 100GbE وثماني واجهات CFP2-DCO بسرعة 100 جيجابت في الثانية / 200 جيجابت في الثانية ، مما يوفر حل مشفر 256AES MACsec آمن متوافق مع IEEE 802.1AE / 802.1X لضمان أمان واسع النطاق عبر IP والبصريات.
الجدول 1. ACX6160 وخط ACX6360 لمواصفات أجهزة توجيه المترو العالمية
رقم المنتج | وصف |
إنتاجية النظام | ACX6160: 1.6/3.2 تيرابايت في الثانية ACX6360: 3.6/7.2 تيرابايت في الثانية |
دعم الواجهة | ●ACX6160: 8 × 100 جيجابت قابلة للتوصيل QSFP28 ، 4 × 100G / 200G CFP2-DCO DWDM متماسك ●ACX6360: 20 × 100 جيجابت قابلة للتوصيل QSFP28،8 × 100G / 200G CFP2-DCO DWDM متماسكة |
الأبعاد (العرض × الارتفاع × العمق) | 17.36 × 1.72 × 24.40 بوصة (44.09 × 4.37 × 61.98 سم) |
الحد الأقصى للوزن | ACX6160: 24 رطلا (10.9 كجم) ACX6360: 30 رطلا (13.6 كجم) |
الطاقة (التيار المستمر) | -48 إلى -60 فولت تيار مستمر |
الطاقة (التيار المتردد) | 100 إلى 240 فولت أحادي الطور |
سحب الطاقة | ACX6160: 500 واط (مع أجهزة إرسال واستقبال بصرية صغيرة قابلة للتوصيل) ACX6360: 756.5 وات |
رطوبة | 5٪ -90٪ رطوبة نسبية بدون تكاثف |
مستوى الضوضاء | 0 ديسيبل (ضوضاء صوتية) (ضئيل؛ يتم استخدام التبريد السلبي فقط) |
درجة حرارة التشغيل | من 32 إلى 104 درجة فهرنهايت (من 0 إلى 40 درجة مئوية) |
الجدول 1. خط ACX6160 و ACX6360 لأجهزة توجيه المترو العالمية لطلب المعلومات
حاصل الضرب | وصف |
ACX6160-تي-تي-تيار متردد | ACX6160 النقل البصري ، يدعم منافذ عميل 8x100GbE QSFP28 / QSFP + ، بصريات DWDM 4×100 / 200G CFP2-DCO القابلة للتوصيل ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار متردد زائدة عن الحاجة ، تدفق هواء من الأمام إلى الخلف |
ACX6160-تي-تي-دي سي | ACX6160 النقل البصري ، يدعم منافذ عميل 8x100GbE QSFP28 / QSFP + ، بصريات DWDM 4×100 / 200G CFP2-DCO القابلة للتوصيل ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر احتياطية ، تدفق هواء من الأمام إلى الخلف |
ACX6360 أو التيار المتردد | ACX6360 تكوين جهاز التوجيه البصري ، منافذ عميل 20x100GbE QSFP28 / QSFP + ، بصريات DWDM قابلة للتوصيل 8×100 / 200G CFP2-DCO ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار متردد زائدة عن الحاجة ، تدفق هواء من الأمام إلى الخلف |
ACX6360 أو تيار مستمر | ACX6360 تكوين جهاز التوجيه البصري ، منافذ عميل 20x100GbE QSFP28 / QSFP + ، بصريات DWDM قابلة للتوصيل 8×100 / 200G CFP2-DCO ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر احتياطية ، تدفق هواء من الأمام إلى الخلف |
ACX6360-OX-AC | ACX6360 تكوين النقل البصري، منافذ عميل 20x100GbE QSFP28/QSFP+، بصريات DWDM 8×100/200G CFP2-DCO القابلة للتوصيل والمراوح الزائدة عن الحاجة وإمدادات طاقة التيار المتردد الزائدة عن الحاجة وتدفق الهواء من الأمام إلى الخلف |
ACX6360-OX-DC | ACX6360 تكوين النقل البصري، منافذ عميل 20 × 100 جيجابت عبر شبكة إيثرنت QSFP28/QSFP+، بصريات DWDM 8×100/200G CFP2-DCO القابلة للتوصيل والمراوح الزائدة عن الحاجة ومصادر طاقة التيار المستمر الزائدة عن الحاجة وتدفق الهواء من الأمام إلى الخلف |
