يعد خط Juniper Networks ACX5000 من أجهزة توجيه المترو العالمية استجابة للتحول في بنى شبكة المترو حيث تقوم طبقات الوصول والتجميع بتوسيع الذكاء التشغيلي من حافة مزود الخدمة إلى شبكة الوصول. يعمل الخط ACX5000 على تبسيط الوصول إلى بنى التجميع من خلال التخلص من الطبقات غير الضرورية وتراكبات الشبكة، مما يقلل بشكل كبير من النفقات الرأسمالية والنفقات التشغيلية. استنادا إلى التبسيط المعماري وخفض التكلفة ، يمنح خط ACX5000 مقدمي الخدمات والمؤسسات القدرة على تبني نموذج مترو عالمي حقيقي. يوفر خط ACX5000 أيضا سعة عالية وقابلية للتوسع وطبقة نقل بصرية للحزم، مع تقديم أداء رائد في الصناعة مع مجموعة واسعة من كثافة المنافذ وأنواع الواجهة.

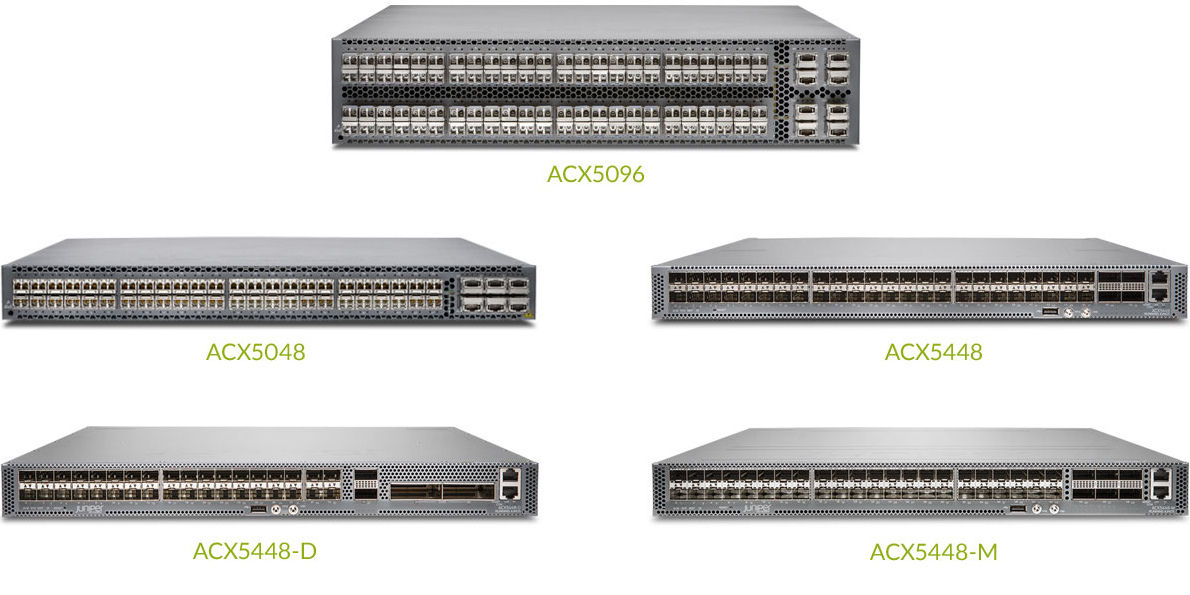

تقدم أجهزة توجيه المترو العالمية من سلسلة Juniper Networks ACX مجموعة واسعة من حلول المترو ، بما في ذلك خطوط ACX500 و ACX1000 و ACX2000 و ACX4000 و ACX5000 و ACX6000. يتضمن الخط ACX5000 خمسة نماذج.
ACX5048: يوفر ACX5048 إنتاجية كاملة على الوجهين تبلغ 1.44 تيرابايت في الثانية في نظام أساسي 1 U. تم تصميمه للتعامل مع سعة وكثافة 1 جيجابت إيثرنت / 10 جيجابت ، وهو يدعم 48 1 جيجابت / 10 جيجابت وست واجهات 40 جيجابت ، مما يجعله مثاليا للوصول إلى Metro Ethernet وعمليات نشر التجميع مع الدعم الكامل ل E-Line و E-LAN و E-Tree و E-Access ، بالإضافة إلى خدمات IP / IP VPN.
ACX5096: يوفر ACX5048 إنتاجية كاملة على الوجهين تبلغ 1.44 تيرابايت في الثانية في نظام أساسي 1 U. تم تصميمه للتعامل مع سعة وكثافة 1 جيجابت إيثرنت / 10 جيجابت ، وهو يدعم 48 1 جيجابت / 10 جيجابت وست واجهات 40 جيجابت ، مما يجعله مثاليا للوصول إلى Metro Ethernet وعمليات نشر التجميع مع الدعم الكامل ل E-Line و E-LAN و E-Tree و E-Access ، بالإضافة إلى خدمات IP / IP VPN.
ACX5448: يوفر ACX5448 48 منفذ تجميع 1 جيجابت / 10 جيجابت إيثرنت ، وأربعة منافذ وصلة صاعدة عالية السعة 40 جيجابت / 100 جيجابت ، وخدمات Metro Ethernet و IP / MPLS VPN كاملة في منصة محسنة للمساحة والتكلفة ، مما يسهل الانتقال من 10 جيجابت إلى 100 جيجابت إيثرنت لمقدمي الخدمة الذين يستعدون لطرح 5G الناشئ. يدعم ACX5448 تقنية Juniper's Unified PON.
ACX5448-D: يدعم ACX5448-D 36 1 جيجابت / 10 جيجابت إيثرنت ، ومنفذين 40 جيجابت / 100 جيجابت ، ومنفذي مضاعفة تقسيم الطول الموجي الكثيف (DWDM) 100 جيجاهرتز / 200 جيجابايت باستخدام CFP2-DCO. إنه مصمم للتقارب بين الحزم البصرية لتقليل التكلفة الإجمالية للملكية ولمساعدة مزودي الخدمة على الاستعداد لطرح 5G الناشئ. يدعم ACX5448-D تقنية Juniper Unified PON.
ACX5448-M: يدعم الطراز ACX5448-M 44 منفذا يعمل عبر شبكة إيثرنت بسرعة 1 جيجابت/10 جيجابت وستة منافذ تعمل عبر شبكة إيثرنت بسرعة 40 جيجابت/100 جيجابت، بالإضافة إلى إمكانات الأمان المتقدمة مثل أمان التحكم في الوصول إلى الوسائط (MACsec) على جميع منافذ شبكة إيثرنت بسرعة 1 جيجابت/10 جيجابت. يدعم ACX5448-M تقنية Juniper Unified PON.
الجدول 1. مواصفات خط ACX5400 لأجهزة توجيه المترو
رقم المنتج | وصف |
إنتاجية النظام | حتى 800 جيجابت في الثانية |
دعم الواجهة | ACX5448: 48 جيجابت إيثرنت (SFP)/10 جيجابت (SFP+); 4 100 جيجابت إيثرنت (QSFP28) ACX5448-D: 36 جيجابت إيثرنت (SFP)/10 جيجابت (SFP+); 2 100 جيجابت (QSFP28); 2 100 جم / 200 جم (CFP2-DCO) ACX5448 ميسور: 44 جيجابت إيثرنت (SFP)/10 جيجابت (SFP+); 6 100 جيجابت إيثرنت (QSFP28) |
الأبعاد (العرض × الارتفاع × العمق) | ACX5448: 17.26 × 1.7 × 21.81 بوصة (43.84 × 4.33 × 55.41 سم) ACX5448-العمق: 17.5 × 1.75 × 20.15 بوصة (44.45 × 4.45 × 51.18 سم) ACX5448 متوسط: 17.5 × 1.75 × 23.97 بوصة (44.45 × 4.45 × 60.88 سم) |
الحد الأقصى للوزن | ACX5448: 22.45 رطلا (10.18 كجم) ACX5448-D: 23 رطلا (10.43 كجم) ACX5448-M: 23 رطلا (10.43 كجم) |
الطاقة (التيار المستمر) | -44 فولت تيار مستمر (دقيقة) إلى -72 فولت تيار مستمر (كحد أقصى) ؛ 7.5 أمبير (دقيقة) إلى -12 أمبير (كحد أقصى) |
الطاقة (التيار المتردد) | 100 فولت من التيار المتردد (دقيقة) إلى 240 فولت من التيار المتردد (كحد أقصى)؛ 47 هرتز (دقيقة) إلى 60 هرتز (كحد أقصى) ؛ 3.5 أمبير (دقيقة) إلى 5 أمبير (كحد أقصى) |
سحب الطاقة | 450 وات (كحد أقصى) مع SFPs بصري |
رطوبة | 5-90٪ رطوبة نسبية بدون تكاثف |
مستوى الضوضاء | 0 ديسيبل (ضوضاء صوتية) |
درجة حرارة التشغيل | نطاق التشغيل طويل الأجل: من 32 إلى 104 درجة فهرنهايت (0 درجة مئوية إلى 40 درجة مئوية)، نطاق التشغيل قصير المدى: 32 درجة إلى 131 درجة فهرنهايت (0 درجة مئوية إلى 55 درجة مئوية) |
الجدول 1. خط ACX5000 من أجهزة توجيه المترو العالمية لطلب المعلومات
رقم المنتج | اسم |
الاجهزه | |
ACX5048-AC-L2-L3 | ACX5048 ، 48 منفذا SFP + / SFP ، 6 منافذ QSFP ، مراوح زائدة عن الحاجة وإمدادات طاقة التيار المتردد ؛ لا يحق في استخدام IP VPN |
ACX5048-DC-L2-L3 | ACX5048 ، 48 منفذا SFP + / SFP ، 6 منافذ QSFP ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ لا يحق في استخدام IP VPN |
ACX5096-AC-L2-L3 | ACX5096 ، 96 منفذا SFP + / SFP ، 8 منافذ QSFP ، مراوح زائدة عن الحاجة وإمدادات طاقة التيار المتردد ؛ لا يحق في استخدام IP VPN |
ACX5096-DC-L2-L3 | ACX5096 ، 96 منفذا SFP + / SFP ، 8 منافذ QSFP ، مراوح زائدة عن الحاجة وإمدادات طاقة DC ؛ لا يحق في استخدام IP VPN |
ACX5K-L-104X10GE-S | ACX5000 الحق في استخدام 104 منافذ 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-16X10GE-S | ACX5000 الحق في استخدام 16 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-1X10GE-S | ACX5000 الحق في استخدام منفذ 10 جيجابت واحد على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-24X10GE-S | ACX5000 الحق في استخدام 24 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-48X10GE-S | ACX5000 الحق في استخدام 48 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-72X10GE-S | ACX5000 الحق في استخدام 72 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-8X10GE-S | ACX5000 الحق في استخدام 8 منافذ إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-96X10GE-S | ACX5000 الحق في استخدام 96 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-IPVPN | ACX5000 الحق في استخدام IP VPN |
ACX5448-صباحا-AFO | ACX5448 ، 48 منفذا SFP + / SFP ، 4 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة التيار المتردد ؛ تدفق الهواء من الأمام إلى الخلف يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-DC-AFO | ACX5448 ، 48 منفذا SFP + / SFP ، 4 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ تدفق الهواء من الأمام إلى الخلف يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-AM-AFI | ACX5448 ، 48 منفذا SFP + / SFP ، 4 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة التيار المتردد ؛ تدفق الهواء من الخلف إلى الأمام ؛ يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-DC-AFI | ACX5448 ، 48 منفذا SFP + / SFP ، 4 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ تدفق الهواء من الخلف إلى الأمام ؛ يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5K-L-104X10GE-S | ACX5000 الحق في استخدام 104 منافذ 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-16X10GE-S | ACX5000 الحق في استخدام 16 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-1X10GE-S | ACX5000 الحق في استخدام منفذ 10 جيجابت واحد على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-24X10GE-S | ACX5000 الحق في استخدام 24 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-48X10GE-S | ACX5000 الحق في استخدام 48 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-100GE-S | ACX5448 الحق في استخدام 40 جيجابت/100 جيجابت إثر واحد؛ قابل للتنفيذ لكل نظام ACX5448 |
ACX5K-L-IPVPN | ACX5000 الحق في استخدام IP VPN |
ACX5K-L-L2 | ACX5000 الحق في استخدام ميزات L2 وبروتوكولات IGP (لا يحق لك استخدام MPLS وBGP) لغرض وحيد هو إدارة الشبكة |
ACX5K-L-IP-MPLS | ACX5000 الحق في استخدام ميزات IP/MPLS باستثناء IP-VPN |
ACX5448-L-PE | ACX5448 الحق في استخدام FIB أكبر من 256K وأكثر من 512 جدول توجيه وإعادة توجيه افتراضي (VRFs) ، حتى حدود المعدات |
ACX5448 الشاسيه | ACX5448 قطع غيار الهيكل |
ACX5448-FAN-AFI | ACX5448 صينية المروحة اليمنى |
ACX5448-مروحة-AFO | ACX5448 صينية المروحة المتبقية |
ACX5K-L-IPVPN | ACX5000 الحق في استخدام IP-VPN |
ACX5K-L-1X10GE-S | ACX5000 الحق في استخدام منفذ 10 جيجابت واحد على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-8X10GE-S | ACX5000 الحق في استخدام 8 منافذ إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-24X10GE-S | ACX5000 الحق في استخدام 24 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على نظام ACX5000؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-48X10GE-S | ACX5000 الحق في استخدام 48 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت على ACX5000 النظام؛ قابل للتنفيذ لكل نظام ACX5000 |
ACX5K-L-L2 | ACX5000 الحق في استخدام ميزات L2 وبروتوكولات IGP (لا يحق لك استخدام MPLS وBGP) لغرض وحيد هو إدارة الشبكة |
ACX5448-إم-م-إي.أفو | ACX5448-M ، 44 منفذا SFP + / SFP (MACsec) ، 6 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار متردد ؛ تدفق الهواء من الأمام إلى الخلف يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-إم-تيار مستمر-عفو | ACX5448-M ، 44 منفذا SFP + / SFP (MACsec) ، 6 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ تدفق الهواء من الأمام إلى الخلف يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448 م-أم-آفي | ACX5448-M ، 44 منفذا SFP + / SFP (MACsec) ، 6 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار متردد ؛ تدفق الهواء من الخلف إلى الأمام ؛ يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-M-DC-AFI | ACX5448-M ، 44 منفذا SFP + / SFP (MACsec) ، 6 منافذ QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ تدفق الهواء من الخلف إلى الأمام ؛ يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-د-تيار متردد-AFO | ACX5448-D ، 36 منفذا SFP + / SFP ، 2 منافذ CFP2 ، 2 QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة التيار المتردد ؛ تدفق الهواء من الأمام إلى الخلف يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448 - دي - دي سي - أفو | ACX5448-D ، 36 منفذا SFP + / SFP ، 2 منافذ CFP2 ، 2 QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ تدفق الهواء من الأمام إلى الخلف يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-د-AC-AFI | ACX5448-D ، 36 منفذا SFP + / SFP ، 2 منافذ CFP2 ، 2 QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة التيار المتردد ؛ تدفق الهواء من الخلف إلى الأمام ؛ يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-D-DC-AFI | ACX5448-D ، 36 منفذا SFP + / SFP ، 2 منفذا CFP2 ، 2 منفذا QSFP28 ، مراوح زائدة عن الحاجة وإمدادات طاقة تيار مستمر ؛ تدفق الهواء من الخلف إلى الأمام ؛ يجب طلب ميزة الحق في الاستخدام بشكل منفصل |
ACX5448-M-CHASSIS | ACX5448-M شاسيه احتياطي |
ACX5448-D-CHASSIS | ACX5448-D هيكل احتياطي |
ACX5448 دي فان AFI | ACX5448 درج المروحة من الخلف إلى الأمام |
ACX5448 دي فان أفو | ACX5448 درج المروحة من الأمام إلى الخلف |
برمجيات | |
إس - ACX-400G-A-5 | برنامج ACX5448-D و ACX5448-M ، ترخيص متقدم للاشتراك لمدة 5 سنوات ؛ لكل سعة 400 جيجابايت، يدعم IP/MPLS، والتوقيت، وCoS، وEOAM، والقياس عن بعد، RFC2544، مع ما يصل إلى 256 كيلو FIB، و1K L2/L3 VPN |
إس - ACX - 400 جم - ف - 5 | برنامج ACX5448-D و ACX5448-M ، ترخيص اشتراك 5 سنوات ؛ لكل سعة 400 جيجابايت ، بما في ذلك ترخيص اشتراك البرامج المتقدمة مع نطاق النظام الأساسي الكامل |
إس - ACX-400G-A-3 | برنامج ACX5448-D و ACX5448-M ، ترخيص متقدم للاشتراك لمدة 3 سنوات ؛ لكل سعة 400 جيجابايت، يدعم IP/MPLS، والتوقيت، وCoS، وEOAM، والقياس عن بعد، RFC2544، مع ما يصل إلى 256 كيلو FIB، و1K L2/L3 VPN |
إس - ACX - 400 جم - ف - 3 | برنامج ACX5448-D و ACX5448-M ، ترخيص اشتراك مميز لمدة 3 سنوات ؛ لكل سعة 400 جيجابايت ، بما في ذلك ترخيص اشتراك البرامج المتقدمة مع نطاق النظام الأساسي الكامل |
إس - ACX-400G-A-1 | برنامج ACX5448-D و ACX5448-M ، ترخيص متقدم للاشتراك لمدة سنة واحدة ؛ لكل سعة 400 جيجابايت، يدعم IP/MPLS، والتوقيت، وCoS، وEOAM، والقياس عن بعد، RFC2544، مع ما يصل إلى 256 ألف فيب، 1K L2/L3 VPN (التجديد فقط) |
إس - ACX - 400 جم - ف - 1 | برنامج ACX5448-D و ACX5448-M ، ترخيص اشتراك لمدة عام واحد ؛ لكل سعة 400 جيجابايت، بما في ذلك ترخيص اشتراك البرامج المتقدمة مع نطاق النظام الأساسي الكامل (التجديد فقط) |
