أحدث موجه الخدمات المتكاملة للعائلة (ISR) من Cisco 4000 ثورة في اتصالات WAN في فرع المؤسسة. مع مستويات جديدة من إمكانات الشبكة الذكية المضمنة والتقارب ، فإنه يعالج على وجه التحديد الحاجة المتزايدة للشبكات المدركة للتطبيقات في مواقع المؤسسات الموزعة. تميل هذه المواقع إلى امتلاك موارد تكنولوجيا المعلومات الهزيلة. ولكن غالبا ما يكون لديهم أيضا حاجة متزايدة للاتصال المباشر مع كل من مراكز البيانات الخاصة والسحب العامة عبر روابط متنوعة ، بما في ذلك شبكات VPN متعددة البروتوكولات (MPLS) والإنترنت.

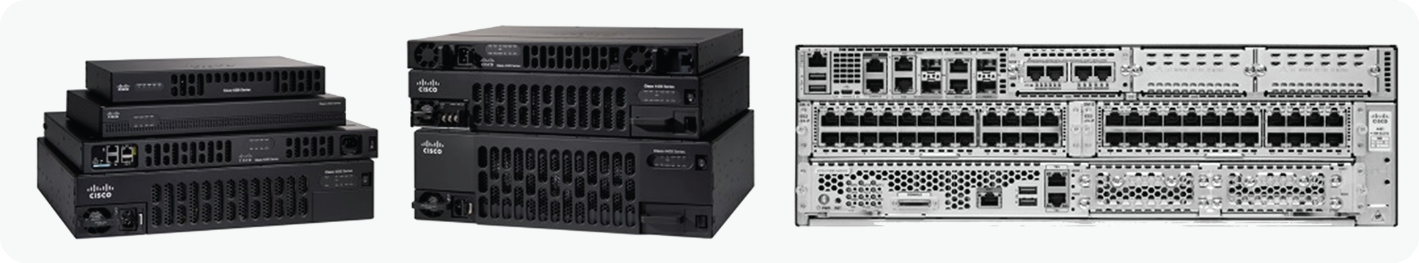

تحتوي عائلة Cisco 4000 على الأنظمة الأساسية التالية: 4461 و 4451 و 4431 و 4351 و 4331 و 4321 و 4221.
الميزات والفوائد
توفر لك ISRs العائلية من Cisco 4000 ميزات برنامج شبكة WAN المعرفة بالبرامج (SDWAN) من® Cisco وبنية أساسية فرعية متقاربة. إلى جانب الإنتاجية الفائقة ، تشكل هذه القدرات اللبنات الأساسية للجيل التالي من حلول WAN للمكاتب الفرعية.
شبكة WAN المعرفة بالبرامج من Cisco
Cisco SDWAN عبارة عن مجموعة من خدمات البرامج الذكية التي تتيح لك توصيل المستخدمين والأجهزة ومواقع المكاتب الفرعية بشكل موثوق وآمن عبر مجموعة متنوعة من روابط نقل WAN. تقوم أجهزة التوجيه التي تدعم SDWAN مثل ISR 4000 بتوجيه حركة المرور ديناميكيا عبر الارتباط "الأفضل" استنادا إلى أحدث تطبيقات وظروف الشبكة للحصول على تجارب تطبيق رائعة. يمكنك التحكم الصارم في أداء التطبيق واستخدام النطاق الترددي وخصوصية البيانات وتوافر روابط WAN الخاصة بك - التحكم الذي تحتاجه حيث تقوم فروعك بإجراء كميات أكبر من الأعمال ذات المهام الحرجة.
البنية الأساسية للفروع المتقاربة من Cisco
تعمل وحدات ISR من السلسلة Cisco 4000 على دمج العديد من وظائف تكنولوجيا المعلومات التي لا غنى عنها، بما في ذلك موارد الشبكة والحوسبة والتخزين. تعمل أجهزة التوجيه المدمجة عالية الأداء على تشغيل العديد من الخدمات المتزامنة، بما في ذلك التشفير وإدارة حركة المرور وتحسين شبكة WAN، دون إبطاء إنتاجية البيانات. ويمكنك تفعيل خدمات جديدة عند الطلب من خلال تغيير بسيط في الترخيص.
المواصفات
الجدول 1. مواصفات موجهات الخدمات المتكاملة من سلسلة Cisco 4000
المواصفات الفنية | ISR4461 / ك9 | ISR4451-X / K9 | ISR4431 / ك9 | ISR4351 / ك9 | ISR4331 / ك9 | ISR4321 / ك9 | ISR4221 / ك9 |
معدل النقل الإجمالي (افتراضي) | 1.5 جيجابت في الثانية | 1 جيجابت في الثانية | 500 ميجابت في الثانية | 200 ميجابت في الثانية | 100 ميجابت في الثانية | 50 ميجابت في الثانية | 35 ميجابت في الثانية |
معدل النقل الإجمالي (ترخيص الأداء) | 3 جيجابت في الثانية | 2 جيجابت في الثانية | 1 جيجابت في الثانية | 400 ميجابت في الثانية | 300 ميجابت في الثانية | 100 ميجابت في الثانية | 75 ميجابت في الثانية |
إجمالي معدل نقل CEF فقط5 (ترخيص التعزيز) | أكثر من 7 جيجابت في الثانية | أكثر من 4 جيجابت في الثانية | أكثر من 4 جيجابت في الثانية | أكثر من 2 جيجابت في الثانية | أكثر من 2 جيجابت في الثانية | أكثر من 1.5 جيجابت في الثانية | أكثر من 1.2 جيجابت في الثانية |
إجمالي منافذ WAN أو LAN المدمجة 10/100/1000 | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
إجمالي منافذ WAN أو LAN المدمجة بسرعة 10 جيجابت في الثانية | 2 | لا | لا | لا | لا | لا | لا |
المنافذ المستندة إلى RJ-45 | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
المنافذ المستندة إلى SFP | 4 | 4 | 4 | 3 | 2 | 1 | 1 |
فتحات محسنة لوحدة الخدمة | 3 | 2 | 0 | 2 | 1 | 0 | 0 |
فتحات وحدة الخدمة مزدوجة العرض | 2 | 1 (يفترض عدم تثبيت وحدات SM-X أحادية العرض) | 0 | 1 (يفترض عدم تثبيت وحدات SM-X أحادية العرض) | 0 | 0 | 0 |
فتحات NIM | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
OIR (جميع وحدات الإدخال/الإخراج) | نعم | نعم | نعم | نعم | نعم | نعم | لا |
فتحة ISC على متن الطائرة | 1 | 1 | 1 | 1 | 1 | 1 | لا |
الذاكرة الافتراضية بمعدل بيانات مزدوج 3 (DDR3) رمز تصحيح الأخطاء (ECC) DRAM (مستويات التحكم / الخدمة / البيانات المجمعة) | غير أ | غير أ | غير أ | 4 جيجابايت | 4 جيجابايت | 4 جيجابايت | 4 جيجابايت |
الحد الأقصى للذاكرة DDR3 ECC DRAM (مستويات التحكم / الخدمات / البيانات المجمعة) | غير أ | غير أ | غير أ | 16 جيجابايت | 16 جيجابايت | 8 جيجابايت | 4 جيجابايت |
الذاكرة الافتراضية DDR3 ECC DRAM (مستوى البيانات) | 4 جيجابايت | 2 جيجابايت | 2 جيجابايت | غير أ | غير أ | غير أ | غير أ |
الحد الأقصى للذاكرة DDR3 ECC DRAM (مستوى البيانات) | 4 جيجابايت | 2 جيجابايت | 2 جيجابايت | غير أ | غير أ | غير أ | غير أ |
الذاكرة الافتراضية DDR3 ECC DRAM (مستوى التحكم / الخدمات) | 8 جيجابايت | 4 جيجابايت | 4 جيجابايت | غير أ | غير أ | غير أ | غير أ |
الحد الأقصى للذاكرة DDR3 ECC DRAM (مستوى التحكم / الخدمات) | 32 جيجابايت | 16 جيجابايت | 16 جيجابايت | غير أ | غير أ | غير أ | غير أ |
ذاكرة فلاش افتراضية | 8 جيجابايت | 8 جيجابايت | 8 جيجابايت | 4 جيجابايت | 4 جيجابايت | 4 جيجابايت | 8 جيجابايت |
الحد الأقصى لذاكرة الفلاش | 32 جيجابايت | 32 جيجابايت | 32 جيجابايت | 16 جيجابايت | 16 جيجابايت | 8 جيجابايت | 8 جيجابايت |
فتحات USB 2.0 خارجية (النوع A) | 2 | 2 | 2 | 2 | 1 | 1 | 1 |
منفذ وحدة تحكم USB من النوع B mini (حتى 115.2 كيلوبت في الثانية) | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
منفذ وحدة التحكم التسلسلية - RJ45 (حتى 115.2 كيلوبت في الثانية) | 1 | 1 | 1 | 1 | 1 | 1 | 1 (مجموعة منفذ CON / AUX) |
منفذ إضافي تسلسلي - RJ45 (حتى 115.2 كيلوبت في الثانية) | 1 | 1 | 1 | 1 | 1 | 1 | 1 (مجموعة منفذ CON / AUX) |
خيارات إمدادات الطاقة | الداخلية: AC و DC و PoE | الداخلية: AC و DC و PoE | الداخلية: AC و DC و PoE | الداخلية: AC و DC و PoE | الداخلية: AC و DC و PoE | خارجي: التيار المتردد والتزويد بالطاقة | مكيف خارجي فقط |
مصدر طاقة زائد | الداخلية: AC و DC و PoE | الداخلية: AC و DC و PoE | الداخلية: AC و DC و PoE | غير متاح | غير متاح | غير متاح | غير متاح |
الجدول 1. معلومات طلب موجهات Cisco ISR 4000 Series
اسم المنتج | وصف المنتج |
ISR4461 / ك9 | Cisco ISR 4461 مع 4 GE مدمج ، 3 فتحات NEM ، 1 فتحة ISC ، 3 فتحات SM ، ذاكرة فلاش افتراضية 8 جيجابايت ، 2 جيجابايت افتراضي DRAM (مستوى البيانات) ، 4 جيجابايت افتراضي DRAM (مستوى التحكم) |
ISR4451-X / K9 | ISR 4451 مع 4 GE مدمجة ، 3 فتحات NEM ، 1 فتحة ISC ، 2 فتحات SM ، 8 جيجابايت ذاكرة فلاش افتراضية ، 2 جيجابايت DRAM افتراضي (مستوى البيانات) ، 4 جيجابايت DRAM افتراضي (مستوى التحكم) |
ISR4431 / ك9 | ISR 4431 مع 4 GE مدمجة ، 3 فتحات NYM ، 1 فتحة ISC ، ذاكرة فلاش افتراضية 8 جيجابايت ، 2 جيجابايت افتراضي DRAM (مستوى البيانات) ، 4 جيجابايت افتراضي DRAM (مستوى التحكم) |
ISR4351 / ك9 | ISR 4351 مع 3 GE مدمجة ، 3 فتحات NIM ، 1 فتحة ISC ، 2 فتحات SM ، ذاكرة فلاش افتراضية 4 جيجابايت ، ذاكرة DRAM افتراضية 4 جيجابايت |
ISR4331 / ك9 | ISR 4331 مع 3 GE مدمجة ، 2 فتحات NIM ، 1 فتحة ISC ، 1 فتحات SM ، ذاكرة فلاش افتراضية 4 جيجابايت ، 4 جيجابايت ذاكرة DRAM افتراضية |
ISR4321 / ك9 | ISR 4321 مع 2 GE مدمج ، 2 فتحات NIM ، 1 فتحة ISC ، 4 جيجابايت ذاكرة فلاش افتراضية ، 4 جيجابايت DRAM افتراضي |
ISR4221 / ك9 | ISR 4221 مع 2 GE مدمج ، 2 فتحات NIM ، 1 فتحة ISC ، 8 جيجابايت ذاكرة فلاش افتراضية ، 4 جيجابايت ذاكرة DRAM افتراضية |
الجدول 2. الواجهات والوحدات النمطية طلب المعلومات
محول إيثرنت | |
SM-X-16G4M2X | 16 منفذا 1G و 4 منافذ 2.5 ميجا جيجا بايت و 2 منفذ 10 جيجا SFP / SFP + |
SM-X-40G8M2X | 40 منفذا 1G و 8 منافذ و 2.5 ميجا هرتز و 2 منفذ 10G SFP / SFP + |
نيم-ES2-4 | محول جيجابت إيثرنت 4 منافذ من Cisco NIM |
نيم-ES2-8 | محول جيجابت إيثرنت 8 منافذ من Cisco NIM |
نيم-ES2-8-ف | محول جيجابت إيثرنت 8 منافذ من Cisco مع دعم PoE |
SM-X-ES3-16-P | 16 منفذا POE طبقة 2/3 وحدة خدمة EtherSwitch |
SM-X-ES3-24-P | 24 منفذا POE طبقة 2/3 وحدة خدمة EtherSwitch |
SM-X-ES3D-48-P | 48 منفذا POE طبقة 2/3 وحدة خدمة EtherSwitch |
منفذ إيثرنت الموجه | |
نيم-1جي - الوحدة - الوحدة SFP | 1 منفذ جيجابت إيثرنت NIM أو SFP أو RJ45 ثنائي الوضع |
نيم-2جنرال البرق - الوحدة - الوحدة - SFP | 2 منفذ جيجابت إيثرنت NIM، SFP مزدوج الوضع أو RJ45 |
SM-X-6X1G | وحدة جيجابت إيثرنت SFP ذات 6 منافذ |
SM-X-4X1G-1X10G | 4 منافذ جيجابت إيثرنت أو 1 منفذ 10 جيجابت إيثرنت SFP |
شبكة WAN لاسلكية (3G ، 4G) | |
نيم-4G-LTE-GA | 4G LTE NIM للجلوبال (أوروبا وأستراليا ونيوزيلندا) |
نيم-4G-LTE-NA | 4G LTE NIM لأمريكا الشمالية و AT&T وكندا |
نيم-4G-LTE-ST | 4G LTE NIM للركض |
نيم-4G-LTE-LA | 4G LTE لمنطقة آسيا والمحيط الهادئ وأستراليا وأمريكا اللاتينية |
NIM-LTEA-EA | LTE Advanced لأوروبا وأمريكا الشمالية |
NIM-LTEA-LA | LTE Advanced لمنطقة آسيا والمحيط الهادئ وأستراليا وأمريكا اللاتينية |
T1 وE1 وG.703 Multiflex Trunk Voice وبطاقات واجهة WAN | |
نيم-1MFT-T1/E1 | 1 منفذ متعدد المسارات صوت / بيانات القناة الواضحة T1 / E1 |
نيم-2MFT-T1/E1 | 2 منفذ متعدد المرن خط الصوت / بيانات القناة الواضحة T1 / E1 الوحدة النمطية |
نيم-4MFT-T1/E1 | 4 منافذ متعددة المرن خط الصوت / بيانات القناة الواضحة T1 / E1 وحدة |
نيم-8MFT-T1/E1 | 8 منافذ متعددة المرن خط الصوت / بيانات القناة الواضحة T1 / E1 |
وحدات معالج الإشارات الرقمية للصوت الحزمة 4 | |
SM-X-PVDM-3000 | وحدة DSP صوتية عالية الكثافة 3080 قناة |
SM-X-PVDM-2000 | وحدة DSP صوتية عالية الكثافة 2048 قناة |
SM-X-PVDM-1000 | وحدة DSP صوتية عالية الكثافة ب 1024 قناة |
SM-X-PVDM-500 | وحدة DSP صوتية عالية الكثافة ب 768 قناة |
PVDM4-256 | وحدة DSP صوتية ذات 256 قناة |
PVDM4-128 | وحدة DSP صوتية ذات 128 قناة |
PVDM4-64 | وحدة DSP صوتية ذات 64 قناة |
PVDM4-32 | وحدة DSP صوتية ب 32 قناة |
نيم-PVDM-256 | وحدة DSP صوتية بكثافة 256 قناة |
نيم-PVDM-128 | وحدة DSP صوتية بكثافة 128 قناة |
نيم-PVDM-64 | وحدة DSP صوتية بكثافة 64 قناة |
نيم-PVDM-32 | وحدة DSP صوتية بكثافة 32 قناة |
بطاقات الواجهة الصوتية | |
نيم-2FXS | 2 منفذ FXS NIM |
نيم-4FXS | 4 منافذ FXS NIM |
نيم-2FXO | 2 منفذ FXO NIM |
نيم-4FXO | 4 منافذ FXO NIM |
نيم-2FXSP | 2 منفذ FXS NIM |
نيم-4FXSP | 4 منافذ FXS NIM |
نيم-2FXS / 4FXOP | 2 منفذ FXS و 4 منافذ FXO NIM |
نيم-2FXS / 4FXO | 2 منفذ FXS و 4 منافذ FXO NIM |
نيم-4 إي / م | 4 منافذ E / M NIM |
نيم-2BRI-NT / TE | 2-منفذ BRI (NT وTE) NIM |
نيم-4BRI-NT / TE | 4 منافذ BRI (NT وTE) NIM |
SM-X-8FXS / 12FXO | FXS ذات 8 منافذ و 12 منفذا FXO وحدة خدمة أحادية العريض |
SM-X-16FXS / 2FXO | 16 منفذا FXS و 2 منفذ FXO وحدة خدمة أحادية العريض |
SM-X-24FXS / 4FXO | 24 منفذا FXS و 4 منافذ FXO وحدة خدمة أحادية العريض |
SM-X-72FXS | وحدة خدمة FXS مزدوجة العرض ذات 72 منفذا |
النطاق العريض | |
نيم - فاب - أ | متعدد الأوضاع VDSL2 / ADSL / 2/2 + NIM الملحق أ |
نيم-فا-ب | متعدد الأوضاع VDSL2 / ADSL / 2/2 + NIM الملحق B |
نيم-VAB-م | متعدد الأوضاع VDSL2 / ADSL / 2/2 + NIM الملحق M |
واجهات WAN التسلسلية | |
SM-X-1T3 / E3 | وحدة خدمة T3 / E3 ذات القناة الواضحة ذات المنفذ |
نيم-1 تي | 1-Port تسلسلي عالية السرعة WAN واجهة واجهة |
نيم-2 تي | 2-Port تسلسلي عالية السرعة WAN واجهة البطاقة |
نيم-4 تي | بطاقة واجهة WAN تسلسلية عالية السرعة ذات 4 منافذ |
واجهة WAN غير المتزامنة | |
نيم-16 أ | 16 منفذا وحدة غير متزامنة |
نيم-24 أ | 24 منفذا وحدة غير متزامنة |
إس إم إكس 64 أ | وحدة غير متزامنة ذات 64 منفذا |
واجهة ISDN BRI Data S / T | |
نيم-4BRI - S / تي | وحدة واجهة شبكة ISDN BRI S / T ذات 4 منافذ |
نيم-2BRI-S / تي | 2-منفذ ISDN BRI S / T وحدة واجهة الشبكة |
T1/E1 وISDN PRI الموجه | |
نيم-1CE1T1-PRI | 1 منفذ متعدد المرن خط الاتصال الصوت / البيانات الموجهة T1 / E1 وحدة |
نيم-2CE1T1-PRI | 2 منفذ متعدد المرن خط الصوت / البيانات الموجهة T1 / E1 وحدة |
نيم-8CE1T1-PRI | 8 منافذ متعددة المرن خط الصوت / البيانات الموجهة T1 / E1 وحدة |
خزن | |
NIM-SSD | بطاقة NIM Carrier لما يصل إلى 2 محرك أقراص SSD |
SM-X-NIM-ADPTR | محول SM-X لوحدة NIM واحدة |
عامل الشكل الصغير قابل للتوصيل | |
GLC-EX-SMD | وحدة الإرسال والاستقبال 1000BASE-EX SFP ، SMF ، 1310 نانومتر ، DOM |
GLC-LH-SM | جهاز الإرسال والاستقبال GE SFP ، LC موصل LX / LH |
GLC-LH-SMD | GE SFP ، LC موصل LX / LH جهاز الإرسال والاستقبال ؛ مع DOM |
GLC-SX-MM | جهاز الإرسال والاستقبال GE SFP ، LC موصل SX |
GLC-SX-MMD | GE SFP ، LC موصل SX جهاز الإرسال والاستقبال ؛ مع DOM |
GLC-ZX-SM | 1000BASE-ZX SFP |
GLC-ZX-SMD | 1000BASE-ZX SFP ؛ مع DOM |
GLC-FE-100FX | 100BASE-FX SFP لمنفذ FE |
GLC-FE-100LX | 100BASE-LX SFP لمنفذ FE |
GLC-FE-100ZX | 100BASE-ZX SFP (80 كم) |
GLC-FE-100EX | 100BASE-EX SFP (40 كم) |
GLC-FE-100BX-D | 100BASE-BX10-D SFP |
GLC-FE-100BX-U | 100BASE-BX10-U SFP |
جي ال سي - GE - 100FX | 100FX SFP على منافذ GE |
GLC-BX80-D-I | 1000BASE-BX80 SFP ، 1570 نيوتن متر |
GLC-BX80-U-I | 1000BASE-BX80 SFP ، 1490 نيوتن متر |
GLC-BX40-D-I | 1000BASE-BX40 SFP ، 1550 نيوتن متر |
GLC-BX40-U-I | 1000BASE-BX40 SFP ، 1310 نيوتن متر |
GLC-BX-D | 1000BASE-BX SFP ، 1490 نانومتر |
GLC-BX-U | 1000BASE-BX SFP ، 1310 نانومتر |
GLC-TE | 10/100/1000BASE-T |
جي ال سي تي | 10/100/1000BASE-T |
SFP-10G-LR | 10GBASE-LR SFP وحدة |
SFP-10G-LRM | 10GBASE-LRM SFP وحدة |
إس إف بي-10 جيم-ريال | 10GBASE-SR SFP وحدة |
SFP-GE-S | وحدة الإرسال والاستقبال 1000BASE-SX SFP ل MMF ، الطول الموجي 850 نانومتر ، نطاق درجة حرارة التشغيل الممتد ودعم DOM ، موصل LC / PC مزدوج |
SFP-GE-T | 10/100/1000BASE-T SFP (NEBS 3 ESD) |
سي دبليو دي إم إس ف بي 1470 | CWDM 1470 NM SFP Gigabit Ethernet و 1G / 2G FC |
سي دبليو دي إم إس ف بي 1490 | CWDM 1490 نانومتر SFP جيجابت إيثرنت و 1G / 2G FC |
سي دبليو دي إم إس ف بي 1510 | CWDM 1510 NM SFP Gigabit Ethernet و 1G / 2G FC |
CWDM-SFP-1530 | CWDM 1530 نانومتر SFP جيجابت إيثرنت و 1G / 2G FC |
CWDM-SFP-1550 | CWDM 1550 NM SFP Gigabit Ethernet و 1G / 2G FC |
CWDM-SFP-1570 | CWDM 1570 NM SFP جيجابت إيثرنت و 1G / 2G FC |
سي دبليو دي إم-إس إف بي-1590 | CWDM 1590 NM SFP جيجابت إيثرنت و 1G / 2G FC |
سي دبليو دي إم إس ف بي 1610 | CWDM 1610 NM SFP Gigabit Ethernet و 1G / 2G FC |
DWDM-SFP-3033 | DWDM SFP 1530.33 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3112 | DWDM SFP 1531.12 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3190 | DWDM SFP 1531.90 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3268 | DWDM SFP 1532.68 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3425 | DWDM SFP 1534.25 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3504 | DWDM SFP 1535.04 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3582 | DWDM SFP 1535.82 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3661 | DWDM SFP 1536.61 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3819 | DWDM SFP 1538.19 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3898 | DWDM SFP 1538.98 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 3977 | DWDM SFP 1539.77 نانومتر SFP (شبكة الاتحاد الدولي للاتصالات بسرعة 100 جيجاهرتز) |
DWDM - SFP - 4056 | DWDM SFP 1540.56 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4214 | DWDM SFP 1542.14 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4294 | DWDM SFP 1542.94 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4373 | DWDM SFP 1543.73 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4453 | DWDM SFP 1544.53 نانومتر SFP (شبكة الاتحاد الدولي للاتصالات بسرعة 100 جيجاهرتز) |
DWDM - SFP - 4612 | DWDM SFP 1546.12 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4692 | DWDM SFP 1546.92 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4772 | DWDM SFP 1547.72 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 4851 | DWDM SFP 1548.51 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5012 | DWDM SFP 1550.12 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM-SFP-5092 | DWDM SFP 1550.92 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5172 | DWDM SFP 1551.72 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5252 | DWDM SFP 1552.52 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5413 | DWDM SFP 1554.13 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5494 | DWDM SFP 1554.94 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5575 | DWDM SFP 1555.75 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5655 | DWDM SFP 1556.55 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5817 | DWDM SFP 1558.17 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 5898 | DWDM SFP 1558.98 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM-SFP-5979 | DWDM SFP 1559.79 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
DWDM - SFP - 6061 | DWDM SFP 1560.61 نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
EPON SFP | 3 طرف EPON SFP. تواصل مع فريق الحساب المحلي |
GPON SFP | 3 طرف GPON SFP. تواصل مع فريق الحساب المحلي |
الجدول 3. معلومات طلب بطاقات واجهة WAN من Cisco
بطاقات واجهة WAN التسلسلية | |
WIC-1T | بطاقة واجهة WAN التسلسلية 1-Port |
WIC-1DSU-T1 | 1-منفذ T1 / كسور T1 DSU / CSU WAN بطاقة واجهة |
WIC-1DSU-56K4 | 1-منفذ 4 أسلاك 56/64 كيلوبت في الثانية بطاقة واجهة WAN |
WIC-2A / S | 2-منفذ غير متزامن / مزامنة بطاقة واجهة WAN التسلسلية |
بطاقات واجهة ISDN BRI WAN | |
WIC-1B-S/T-V3 | بطاقة واجهة ISDN WAN ذات 1 منفذ (الاتصال الهاتفي والخط المؤجر) |
WIC-1B-U | 1-منفذ ISDN مع بطاقة واجهة NT-1 WAN (الطلب والخط المؤجر) |
بطاقات واجهة DSL WAN | |
WIC-1SHDSL | 1-منفذ G.SHDSL WIC |
بطاقات واجهة الكابلات | |
HWIC-1CABLE-D-2 | كابل HWIC المستند إلى DOCSIS 2.0 ذو 1 منفذ |
HWIC-1CABLE-E/J-1 | كابل HWIC المستند إلى Euro/J-DOCSIS 2.0 ذو 1 منفذ |
بطاقات واجهة WAN للمودم التناظري | |
WIC-1AM-V2 | 1-منفذ مودم تناظري WAN بطاقة واجهة |
WIC-2AM-V2 | 2-منفذ مودم تناظري بطاقة واجهة WAN |
T1 وE1 وG.703 Multiflex Trunk Voice وبطاقات واجهة WAN | |
VWIC-1MFT-T1 | 1-منفذ RJ-48 Multiflex Trunk - T1 |
VWIC-2MFT-T1 | 2 منفذ RJ-48 Multiflex خط الاتصال – T1 |
VWIC-2MFT-T1-DI | 2 منفذ RJ-48 Multiflex Trunk - T1 مع إسقاط وإدراج |
VWIC-1MFT-E1 | 1 منفذ RJ-48 Multiflex trunk - E1 |
VWIC-1MFT-G703 | 1 منفذ RJ-48 Multiflex خط الاتصال – G.703 |
VWIC-2MFT-E1 | 2 منفذ RJ-48 Multiflex خط الاتصال – E1 |
VWIC-2MFT-E1-DI | 2 منفذ RJ-48 Multiflex Trunk – E1 مع إسقاط وإدراج |
VWIC-2MFT-G703 | 2 منفذ RJ-48 Multiflex خط الاتصال – G.703 |
VWIC2-1MFT-G703 | وحدة إلغاء الصدى المخصصة لخط الاتصال Multiflex من Cisco |
VWIC2-2MFT-G703 | وحدة إلغاء الصدى المخصصة لخط الاتصال Multiflex من Cisco |
