نظرة عامة على المنتج
توفر مجموعة Cisco 25GBASE SFP28 (Small Form-Factor Pluggable) للعملاء مجموعة متنوعة من خيارات اتصال 25 جيجابت إيثرنت عالية الكثافة ومنخفضة الطاقة لمراكز البيانات وتطبيقات شبكات الحوسبة عالية الأداء. تعتمد وحدات 25G على عامل الشكل SFP28.
ميزات وفوائد وحدات Cisco 25G
قابلة للتشغيل البيني مع واجهات 25G الأخرى المتوافقة مع IEEE حيثما ينطبق ذلك.
معتمد ومختبر على منافذ Cisco SFP28 للحصول على أداء وجودة وموثوقية فائقة.
اتصال عالي السرعة متوافق مع IEEE 802.3by و IEEE 802.3cc.
الكابلات النحاسية SFP-25G من Cisco
تعد كبلات 25GBASE-CR1 النحاسية ذات التوصيل المباشر من Cisco SFP28 إلى SFP28 مناسبة للارتباطات القصيرة جدا وتوفر طريقة فعالة للغاية من حيث التكلفة لإنشاء إرتباط 25 جيجابت بين منافذ SFP28 لمحولات Cisco داخل الحوامل وعبر الرفوف المجاورة. تقدم Cisco كابلات نحاسية سلبية بأطوال x = 1 و 1.5 و 2 و 2.5 و 3 و 4 و 5 أمتار.
لا تتطلب الكابلات 1 متر و 1.5 م و 2 م FEC على المنافذ المضيفة ؛ تتطلب الكابلات 2.5 م و 3 م BASE-R FEC (المعروف أيضا باسم FC-FEC) على المنافذ المضيفة ؛ تتطلب الكابلات التي يبلغ طولها 4 أمتار و 5 أمتار RS-FEC على المنافذ المضيفة.
الكابلات الضوئية النشطة SFP-25G من Cisco
الكابلات الضوئية النشطة من Cisco SFP28 إلى SFP28 عبارة عن مجموعات ألياف متصلة مباشرة مع موصلات SFP. إنها مناسبة لمسافات قصيرة جدا وتوفر طريقة فعالة من حيث التكلفة للاتصال داخل الرفوف وعبر الرفوف المجاورة. تقدم Cisco الكابلات الضوئية النشطة بأطوال 1 و 2 و 3 و 4 و 5 و 7 و 10 أمتار.
يتطلب كبل AOC BASE-R FEC أو RS-FEC على المنافذ المضيفة.

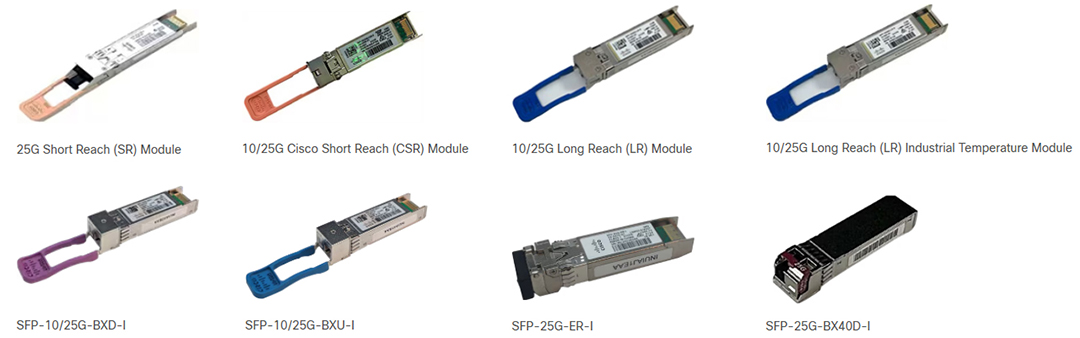

سيسكو SFP-25G-SR-S
تدعم الوحدة النمطية Cisco 25GBASE-SR طول إرتباط يبلغ 70/100 م على OM3/4 MMF.
تتطلب هذه الوحدة RS-FEC على المنافذ المضيفة.
سيسكو SFP-25G-SL
تدعم الوحدة النمطية Cisco 25GBASE-SL طول إرتباط يبلغ 20/30 م على OM3/4 MMF.
تتطلب الوحدة النمطية Cisco SFP-25G-SL (الارتباط القصير) RS-FEC على المنافذ المضيفة
سيسكو SFP-10 / 25G-CSR-S
تدعم الوحدة النمطية Cisco 10/25GBASE-CSR طول ارتباط يصل إلى 300/400 م عبر OM3/4 عند 10G، وما يصل إلى 300/400 م عبر OM3/4 عند 25G. كما أنه يدعم أطوال الوصلات التي تبلغ 82 مترا عبر OM2 عند 10G ، وما يصل إلى 70 مترا عبر OM2 عند 25G.
تتطلب هذه الوحدة RS-FEC على المنفذ المضيف لتشغيل الوصول الكامل عند 25G. باستخدام BASE-R FEC ، يمكن للوحدة أن تدعم 70/100 م عبر OM3 / 4 وبدون FEC يمكنها دعم 30/50 م عبر OM3 / 4 عند 25G *. لتشغيل 10G FEC غير مطلوب.
سيسكو SFP-10 / 25G-LR-S
تدعم الوحدة النمطية Cisco 10/25GBASE-LR طول إرتباط يبلغ 10 كيلومترات على الألياف أحادية الوضع القياسية (SMF) G.652 في كل من 10G و 25G.
تتطلب هذه الوحدة RS-FEC على المنافذ المضيفة للتشغيل عند 25G.
سيسكو SFP-10 / 25G-LR-I
تدعم الوحدة النمطية Cisco 10/25GBASE-LR طول إرتباط يبلغ 10 كيلومترات على الألياف أحادية الوضع القياسية (SMF) G.652 في كل من 10G و 25G. تتطلب الوحدة RS-FEC على المنافذ المضيفة لتشغيل الوصول الكامل عند 25G. هذه الوحدة لديها نطاق درجة حرارة صناعية. تدعم هذه الوحدة أيضا خيارات معدلات بيانات CPRI 7 و 8 و 9 و 10.
في بعض التطبيقات التي تستخدم BASE-R FEC ، يمكن أن تدعم الوحدة 3.5 كم وبدون FEC يمكنها دعم 1.5 كم ، اعتمادا على جودة الألياف.
Cisco SFP-10 / 25G-BXD-I و SFP-10 / 25G-BXU-I (تطبيقات ثنائية الاتجاه أحادية الألياف)
تدعم الوحدة النمطية Cisco 10GBASE-LR/10GBASE-BR/25GBASE-BR طول إرتباط يبلغ 10 كيلومترات على خيط واحد من الألياف أحادية الوضع القياسية (SMF) G.652 في كل من 10G و 25G. يتم توصيل جهاز SFP-10 / 25G-BXD-I دائما بجهاز SFP-10 / 25G-BXU-I بخيط واحد من SMF القياسي. يتم تحقيق الاتصال عبر خيط واحد من الألياف عن طريق فصل الطول الموجي للإرسال للجهازين. يرسل SFP-10 / 25G-BXD-I بقناة 1330 نانومتر ويستقبل إشارة 1270 نانومتر. يرسل SFP-10 / 25G-BXU-I بطول موجي 1270 نانومتر ويتلقى إشارة 1330 نانومتر.
تتطلب الوحدة RS-FEC على المنافذ المضيفة لتشغيل الوصول الكامل عند 25G. هذه الوحدة لديها نطاق درجة حرارة صناعية. تدعم هذه الوحدة أيضا خيارات معدلات بيانات CPRI 7 و 8 و 9 و 10.
في بعض التطبيقات التي تستخدم BASE-R FEC ، يمكن أن تدعم الوحدة 3.5 كم وبدون FEC يمكنها دعم 1.5 كم ، اعتمادا على جودة الألياف.
سيسكو SFP-25G-ER-I
تدعم الوحدة النمطية Cisco 25GBASE-ER طول إرتباط يبلغ 40 كيلومترا على الألياف أحادية الوضع القياسية (SMF) G.652 عند 25G.
تتطلب الوحدة RS-FEC على المنافذ المضيفة لتشغيل الوصول الكامل عند 25G. هذه الوحدة لديها نطاق درجة حرارة صناعية.
Cisco SFP-25G-BX40D-I و SFP-25G-BX40U-I (تطبيقات ثنائية الاتجاه أحادية الألياف)
تدعم وحدات Cisco 25GBASE-BR40 أطوال الارتباط التي يبلغ طولها 40 كم عبر خيط واحد من الألياف أحادية الوضع القياسية (SMF) G.652 عند 25G. يتم توصيل جهاز SFP-25G-BX40D-I دائما بجهاز SFP-25G-BX40U-I بخيط واحد من SMF القياسي. يتم تحقيق الاتصال عبر خيط واحد عن طريق فصل الطول الموجي للإرسال للجهازين. يرسل SFP-25G-BX40D-I بطول موجي 1314 نانومتر ويستقبل بطول موجي 1289 نانومتر. يرسل SFP-25G-BX40U-I عند 1289 نانومتر ويستقبل أطوال موجية 1314 نانومتر.
تتطلب هذه الوحدات RS-FEC على المنافذ المضيفة لتشغيل الوصول الكامل عند 25G. هذه الوحدات لها نطاق درجة حرارة صناعية.
الجدول 1. مواصفات كابلات منفذ SFP28
إس ف بي -25 جي | الطول الموجي (نانومتر) | نوع الكابل | الحجم الأساسي (ميكرون) | عرض النطاق الترددي المشروط | مسافة الكابل |
إس ف بي - 25 جم - إس آر إس | 850 | MMF | 50.0 | 2000 (OM3) | 70 م |
4700 (OM4) | 100 م | ||||
4700 (OM5) | 100 م | ||||
إس ف بي -25 جي - إس إل | 850 | MMF | 50.0 | 2000 (OM3) | 20 م |
4700 (OM4) | 30 م | ||||
4700 (OM5) | 30 م | ||||
SFP-10 / 25G-CSR-S | 850 | MMF | 50.0 | 500 (OM2) | 70 م (25 جم) 82 م (10 جم) |
2000 (OM3) | 300 م* | ||||
4700 (OM4) | 400 م* | ||||
4700 (OM5) | 400 م | ||||
SFP-10 / 25G-LR-S | 1310 | SMF | ز.652 | – | 10 كم |
SFP-10 / 25G-LR-I | 1310 | SMF | ز.652 | – | 10 كم ** |
SFP-10 / 25G-BXD-I | 1330 | SMF | ز.652 | – | 10 كم |
SFP-10 / 25G-BXU-I | 1270 | SMF | ز.652 | – | 10 كم |
SFP - 25G - ER - أنا | 1310 | SMF | ز.652 | – | 40 كم |
إس ف بي - 25 جي - BX40 دي - آي | 1314 | SMF | ز.652 | – | 40 كم |
SFP-25G-BX40U-I | 1289 | SMF | ز.652 | – | 40 كم |
**يتم دعم الوصلات التي يصل مداها إلى 15 كم كروابط هندسية طالما أن فقدان إدخال القناة <9.3 ديسيبل ويلزم RS-FEC.
يتم دعم الوصلات التي تصل إلى 15 كم كروابط هندسية طالما أن فقدان إدخال القناة < 8 ديسيبل ومطلوب RS-FEC.
تعتبر الروابط التي يزيد مداها عن 30 كم روابط هندسية.
الجدول 1. كبلات وأجهزة الإرسال والاستقبال 25G من Cisco
معرف الجزء | وصف المنتج |
SFP-H25G-CU1M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي ، 1 متر |
SFP-H25G-CU1.5M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي 1.5 متر |
SFP-H25G-CU2M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي ، 2 متر |
SFP-H25G-CU2.5M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي 2.5 متر |
SFP-H25G-CU3M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي ، 3 أمتار |
SFP-H25G-CU4M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي 4 أمتار |
SFP-H25G-CU5M | 25GBASE-CR1 SFP28 كابل نحاسي سلبي ، 5 أمتار |
SFP-25G-AOC1M | كابل بصري نشط 25GBASE-AOC SFP28 ، 1 متر |
SFP-25G-AOC2M | كابل بصري نشط 25GBASE-AOC SFP28 ، 2 متر |
SFP-25G-AOC3M | كابل بصري نشط 25GBASE-AOC SFP28 ، 3 أمتار |
SFP-25G-AOC4M | 25GBASE-AOC SFP28 كابل بصري نشط 4 أمتار |
إس ف بي -25 جم - AOC5 م | كابل بصري نشط 25GBASE-AOC SFP28 ، 5 أمتار |
SFP-25G-AOC7M | كابل بصري نشط 25GBASE-AOC SFP28 ، 7 أمتار |
SFP-25G-AOC10M | كابل بصري نشط 25GBASE-AOC SFP28 ، 10 أمتار |
إس ف بي - 25 جم - إس آر إس | وحدة 25GBASE-SR SFP28 ل MMF |
إس ف بي -25 جي - إس إل | وحدة 25GBASE-SL SFP28 ل MMF |
SFP-10 / 25G-CSR-S | وحدة 10 / 25GBASE-CSR SFP28 ل MMF |
SFP-10 / 25G-LR-S | وحدة 10 / 25GBASE-LR SFP28 ل SMF |
SFP-10 / 25G-LR-I | وحدة 10 / 25GBASE-LR SFP28 ل SMF ، درجة الحرارة الصناعية |
SFP-10 / 25G-BXD-I | وحدة 10 / 25GBASE-BR SFP28 Bidi ل SMF ، درجة الحرارة الصناعية ، المصب |
SFP-10 / 25G-BXU-I | وحدة 10 / 25GBASE-BR SFP28 Bidi ل SMF ، درجة الحرارة الصناعية ، المنبع |
SFP - 25G - ER - أنا | وحدة 25GBASE-ER SFP28 ل SMF ، درجة الحرارة الصناعية |
إس ف بي - 25 جي - BX40 دي - آي | وحدة 25GBASE-BR40 SFP28 Bidi ل SMF ، درجة الحرارة الصناعية ، المصب |
SFP-25G-BX40U-I | وحدة 25GBASE-BR40 SFP28 Bidi ل SMF ، درجة الحرارة الصناعية ، المنبع |
