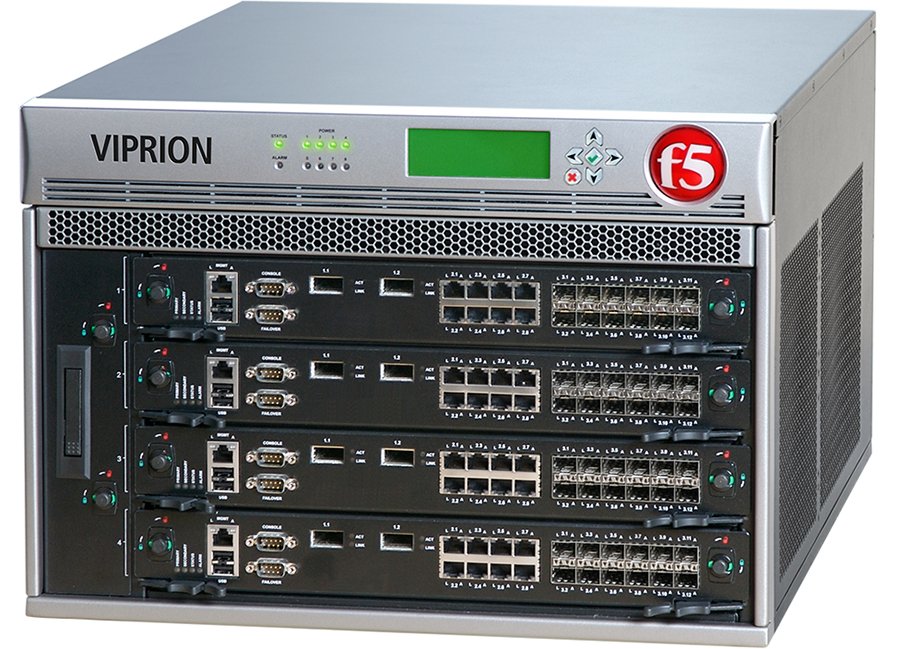

يوفر لك نظام VIPRION 4400 Series المرونة والإمكانيات الغنية بالميزات لمنتجات F5 على منصة أجهزة قوية وقابلة للتوسيع. باستخدام هذا النظام الأساسي ، يمكنك تثبيت وتكوين منتجات F5 متعددة باستخدام شفرات قابلة للتبديل دون إيقاف التشغيل. يوفر لك هذا القدرة على إضافة أو إزالة أو تغيير تكوين النظام الأساسي ليناسب شبكتك بشكل أفضل. تتوفر لك العديد من المكونات لإضافة أو إزالة أو تغيير بما في ذلك الشفرات ومصادر الطاقة ودرج المروحة ولوحة LCD والمزيد. يسمح هذا التكوين بنظام قوي ومرن للغاية يمكنه إدارة كميات كبيرة من حركة مرور التطبيقات، ويظل قيد التشغيل حتى إذا كان أحد مكوناته غير متصل بالإنترنت.

تشتمل منصات VIPRION على نوعين من المكونات: الشفرات ، التي توفر الأجهزة والبرامج اللازمة لإدارة حركة مرور الشبكة ، والهيكل الذي يضم الشفرات. الهيكل هو الوحدة السكنية التي تحتوي على جميع المكونات اللازمة لمنصة VIPRION 4400 Series للعمل بفعالية.

تشتمل سلسلة VIPRION 4400 على طرازين من الهيكل: VIPRION C4400 و VIPRION C4480. يبدو طرازا الهيكل متطابقين ، باستثناء رقم الطراز في المقدمة. تم تصميم VIPRION C4480 لدعم الشفرات ذات النطاق الترددي الأعلى، مثل الشفرات من السلسلة B4300 وB4400.

يتوفر هيكل VIPRION C4400 و C4480 وشفرات السلسلة B4100 و B4200 و B4300 و B4400 في إصدارات متوافقة مع نظام بناء معدات الشبكة (NEBS) الذي يعمل بالتيار المستمر. لكي يكون النظام متوافقا تماما مع NEBS ، يجب عليك استخدام هيكل وشفرات متوافقة مع NEBS.

F5 VIPRION الهيكل والشفرات كتالوج

تمكنك منصة F5 VIPRION من التوسع والتكيف ديناميكيا. أضف الخوادم النصلية دون تعطيل تطبيقاتك أو مستخدميك، مما يؤدي إلى زيادة الأداء الفائق دون إضافة أجهزة لتلبية متطلباتك.

هيكل VIPRION 4480	هيكل VIPRION 4800	شفرة VIPRION 4450
● ما يصل إلى أربع شفرات B4450 ● ما يصل إلى 48 مثيل vCMP (12 لكل نصل) ● هيكل مثبت على الرف 7U قياسي في الصناعة ● 4 مصادر طاقة ، 1 صينية مروحة ، 3 فراغات	● ما يصل إلى ثماني شفرات B4450 ● ما يصل إلى 96 مثيل vCMP (12 لكل نصلة) ● هيكل مثبت على الرف 16U قياسي في الصناعة ● 2 مصدر طاقة ، 2 صواني مروحة ، 8 فراغات ● 80+ إمدادات طاقة ذات كفاءة ذهبية	● معالجان من Intel 12 نواة ● 256 جيجابايت رام ● محرك أقراص الحالة الصلبة سعة 1.2 تيرابايت ● منفذان بسرعة 100 جيجابت في الثانية وستة منافذ بسرعة 40 جيجابت في الثانية ● 180M كحد أقصى L4 اتصالات متزامنة ● إنتاجية 140 جيجابت في الثانية / 140 جيجابت في الثانية L4 / L7
هيكل VIPRION 2200	هيكل VIPRION 2400	شفرة VIPRION 2250
● ما يصل إلى شفرتين B2250 ● هيكل مثبت على الرف 2U قياسي في الصناعة ● 2 مصدر طاقة ، 1 صينية مروحة ، 1 فارغة	● ما يصل إلى أربع شفرات B2250 ● هيكل مثبت على الرف القياسي 4U ● 2 مصدر طاقة ، 1 صينية مروحة ، 3 فراغات ● 80+ إمدادات طاقة ذات كفاءة ذهبية	● معالج Xeon أحادي Intel 10 نواة ● 64 جيجابايت رام ● محرك أقراص الحالة الصلبة بسعة 800 جيجابايت ● أربعة منافذ 40 جيجابت ● 48M كحد أقصى L4 اتصالات متزامنة ● إنتاجية 80 جيجابت في الثانية / 80 جيجابت في الثانية L4 / L7

الجدول 1. مواصفات الهيكل F5 VIPRION 4480 ، 4800

رصيف	هيكل VIPRION 4480	هيكل VIPRION 4800
ابعاد	12.2 بوصة (30.9 سم) ارتفاع × 17.4 بوصة (44.2 سم) عرض × 21 بوصة (53.3 سم) هيكل D7U القياسي للتركيب على حامل	27.8 بوصة (70.6 سم) ارتفاع × 17.4 بوصة (44.2 سم) عرض × 21.25 بوصة (54.0 سم) هيكل مثبت على حامل قياسي في الصناعة D16U
ثقل	87 رطلا (39.5 كجم) (4 مصادر طاقة، 1 درج مروحة، 3 فراغات)	126 رطلا (57.2 كجم) (2 موفر طاقة، 2 درج مروحة، 8 فراغات)
مزود الطاقة	واحد إلى أربعة من 90 فولت من التيار المتردد (1200 وات) إلى 240 فولت من التيار المتردد (2000 وات) نطاق تلقائي 20 أمبير لكل إدخال (كحد أقصى) طاقة تيار مستمر (اختياري) واحد إلى أربعة 1200 وات -36 إلى -72 فولت من 10 إلى 40 أمبير كحد أقصى لكل مصدر	من واحد إلى أربعة من 200 فولت من التيار المتردد إلى 240 فولت من التيار المتردد (2600 وات) 80+ كفاءة الذهب 2 من مصادر الطاقة المضمنة 18 أمبير لكل إدخال (كحد أقصى) طاقة التيار المستمر (اختياري) واحد إلى أربعة 2600 وات -44 إلى -72 فولت DC80 أمبير لكل إدخال كحد أقصى لكل مصدر
درجة حرارة التشغيل	من 32 إلى 104 درجة فهرنهايت (من 0 إلى 40 درجة مئوية)	من 32 إلى 104 درجة فهرنهايت (من 0 إلى 40 درجة مئوية)
الرطوبة النسبية	من 5 إلى 85٪ عند 40 درجة مئوية (104 درجة فهرنهايت)	من 5 إلى 85٪ عند 40 درجة مئوية (104 درجة فهرنهايت)
موافقة وكالة السلامة	UL 60950 (UL1950-3) CSA-C22.2 رقم 60950-00 (معيار ثنائي القومية مع UL 60950) شهادة اختبار CB وفقا للمواصفة IEC 950 EN 60950	UL 60950 (UL1950-3) CSA-C22.2 رقم 60950-00 (معيار ثنائي القومية مع UL 60950) شهادة اختبار CB وفقا للمواصفة IEC 950 EN 60950
الشهادات / معايير الحساسية	EN55022 1998 الفئة AEN55024 1998 فئة AFCC الجزء 15B فئة AVCCI Class ANEBS معتمد	EN55022 1998 الفئة AEN55024 1998 فئة AFCC الجزء 15B فئة AVCCI الفئة أ
