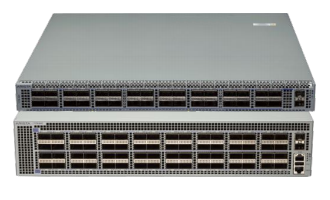

سلسلة Arista 7170 هي عائلة فريدة من أنظمة 100 جيجابت قابلة للبرمجة متعددة الوظائف ، تعتمد على عائلة Intel Tofino من رقائق التبديل ، المصممة للبيئات عالية الأداء ولتلبية احتياجات أكبر مراكز البيانات على نطاق واسع. توفر بنية معالج الحزم عالية المرونة من السلسلة 7170، جنبا إلى جنب مع مستوى التحكم الغني الذي توفره Arista EOS، مستوى بيانات قابل للبرمجة P4 يتيح نشر التطبيقات المبتكرة في الشبكة بسرعة سلكية، مما يستهلك الحد الأدنى من الطاقة والمساحة.
توفر EOS مجموعة مختارة من ملفات تعريف إعادة التوجيه التي تعالج حالات الاستخدام لموفري الخدمات السحابية والمؤسسات ومقدمي الخدمات ومشغلي شبكة توصيل المحتوى. تنفذ ملفات تعريف إعادة التوجيه ، المكتوبة بلغة P4 ، وظائف متقدمة بما في ذلك إلغاء تحميل برنامج مراقبة الأجهزة الافتراضية وترجمة عنوان الشبكة وموازنة تحميل الخادم وسلوك مستوى البيانات الخاص بالتطبيق المخصص لتلبية متطلبات الشبكات التي تتطلب تقليديا أجهزة مخصصة أو وحدات معالجة خاصة لأجهزة التوجيه.
تتوفر الفئة 7170 في مجموعة من التكوينات بمعدل نقل يصل إلى 6.4 تيرابايت في الثانية ومنفذا QSFP100 64 × تم تصميم كل طراز من طراز 7170 لمعالجة أدوار الأوراق والعمود الفقري أو النشر كعقدة خدمات مركزية، وهو عبارة عن نظام تكوين ثابت مصمم حول معالج حزم واحد عالي الأداء يعمل على الرقاقة. توفر مجموعة مختارة من متغيرات معالج الحزم خيارا مرنا في عدد الموارد القابلة للبرمجة المتاحة للنظام بما في ذلك عدد محركات حركة المطابقة القابلة للبرمجة ومقدار المخزن المؤقت المشترك المركزي وحجم ذاكرة TCAM و SRAM لجداول البحث.
الجدول 1. مقارنة نموذج سلسلة Arista 7170
نموذج | 7170 ب -64 ج | 7170-64 ج | 7170-32 ج | 7170-32 قرص مدمج |
ارتفاع التبديل | 2 رو | 2 رو | 1 رو | 1 رو |
الموانئ | 64 × 100 جرام QSFP2 × 10 جرام SFP + | 64 × 100 جرام QSFP2 × 10 جرام SFP + | 32 × 100 جرام QSFP2 × 10 جرام SFP + | 32 × 100 جرام QSFP2 × 10 جرام SFP + |
إنتاجية L2/L3 (FDX) | 6.4 (12.8) تيرابايت في الثانية | 6.4 (12.8) تيرابايت في الثانية | 3.2 (6.4) تيرابايت في الثانية | 3.2 (6.4) تيرابايت في الثانية |
الحد الأقصى لمعدل إعادة التوجيه (pps) | 3.2 نقطة في الثانية | 4.8 نقطة في الثانية | 2.4 نقطة أساس | 2.4 نقطة أساس |
كمون* | من 1 منا | من 800 نانوثانية | من 800 نانوثانية | من 800 نانوثانية |
المخزن المؤقت للحزمة | 64 ميجابايت مشتركة بالكامل | 22 ميجابايت مشتركة بالكامل | 20 ميجابايت مشتركة بالكامل | 20 ميجابايت مشتركة بالكامل |
وحده المعالجه المركزيه | متعدد النواة x86 | ثنائي النواة x86 | ثنائي النواة x86 | ثنائي النواة x86 |
الذاكرة (اختياري) | 64 جيجابايت | 16 جيجابايت (64 جيجابايت) | 16 جيجابايت (32 جيجابايت) | 16 جيجابايت |
SSD (اختياري) | 120 جيجابايت | 30 جيجابايت (+ 120 جيجابايت) | 30 جيجابايت (+ 30 جيجابايت) | 30 جيجابايت |
مراحل خط الأنابيب | 80 | 24 | 48 | 24 |
ماك سي سي | نعم | لا | لا | لا |
سحب الطاقة النموذجي | 12.5 واط لكل منفذ | 5 واط لكل منفذ | 7 واط لكل منفذ | 7 واط لكل منفذ |
تدفق الهواء | من الأمام إلى الخلف | من الأمام إلى الخلف أو من الخلف إلى الأمام | ||
الجدول 2. موارد نظام نموذج Arista 7170 Series
نموذج | 7170 ب -64 ج | 7170-64 ج | 7170-32 ج | 7170-32 قرص مدمج |
منافذ 100 جيجا كحد أقصى | 64 | 64 | 32 | 32 |
منافذ 50G كحد أقصى | 128 | 128 | 64 | 64 |
منافذ 40G كحد أقصى | 64 | 64 | 32 | 32 |
منافذ 25G كحد أقصى | 128 | 256 | 128 | 128 |
منافذ 10G كحد أقصى | 130 | 258 | 130 | 130 |
الجدول 1. معلومات طلب سلسلة Arista 7170
رقم المنتج | وصف المنتج |
DCS-7170-64C-F | Arista 7170 ، مفتاح QSFP قابل للبرمجة 64 × 100 جيجابت ، هواء أمامي إلى خلفي ، 2 × تيار متردد |
DCS-7170-64C-R | Arista 7170 ، مفتاح QSFP قابل للبرمجة 64 × 100 جيجابت ، من الخلف إلى الهواء الأمامي ، 2 × تيار متردد |
DCS-7170-64C# | Arista 7170 ، مفتاح QSFP قابل للبرمجة 64 × 100 جيجابت ، مراوح قابلة للتصوير و psu |
DCS-7170-64C-M# | Arista 7170 ، محول QSFP قابل للبرمجة 64 × 100 جيجابت ، expn mem ، SSD ، مراوح قابلة للتصوير و psu |
DCS-7170-32C-F | Arista 7170 ، مفتاح QSFP عالي السعة قابل للبرمجة 32 × 100 جيجابت ، هواء أمامي إلى خلفي ، 2 × تيار متردد |
DCS-7170-32C-R | Arista 7170 ، مفتاح QSFP عالي السعة قابل للبرمجة 32 × 100 جيجابت ، من الخلف إلى الهواء الأمامي ، 2 × تيار متردد |
DCS-7170-32C# | Arista 7170 ، مفتاح QSFP عالي السعة قابل للبرمجة 32 × 100 جيجابت ، مراوح قابلة للتصوير و psu |
DCS-7170-32C-MF | Arista 7170 ، مفتاح QSFP عالي السعة قابل للبرمجة 32 × 100 جيجابت ، expn mem ، SSD ، هواء أمامي إلى خلفي ، 2 × تيار متردد |
DCS-7170-32C-M-R | Arista 7170 ، مفتاح QSFP عالي السعة قابل للبرمجة 32 × 100 جيجابت ، expn mem ، SSD ، من الخلف إلى الهواء الأمامي ، 2 × تيار متردد |
DCS-7170-32C-M# | Arista 7170 ، مفتاح QSFP عالي السعة 32 × 100 جيجابت قابل للبرمجة ، expn mem ، SSD ، مراوح قابلة للتصوير و psu |
DCS-7170-32CD-F | Arista 7170 ، مفتاح QSFP قابل للبرمجة 32 × 100 جيجابت ، هواء أمامي إلى خلفي ، 2 × تيار متردد |
DCS-7170-32CD-R | Arista 7170 ، مفتاح QSFP قابل للبرمجة 32 × 100 جيجابت ، من الخلف إلى الهواء الأمامي ، 2 × تيار متردد |
DCS-7170-32CD# | Arista 7170 ، مفتاح QSFP قابل للبرمجة 32 × 100 جيجابت ، مراوح قابلة للتصوير و psu |
