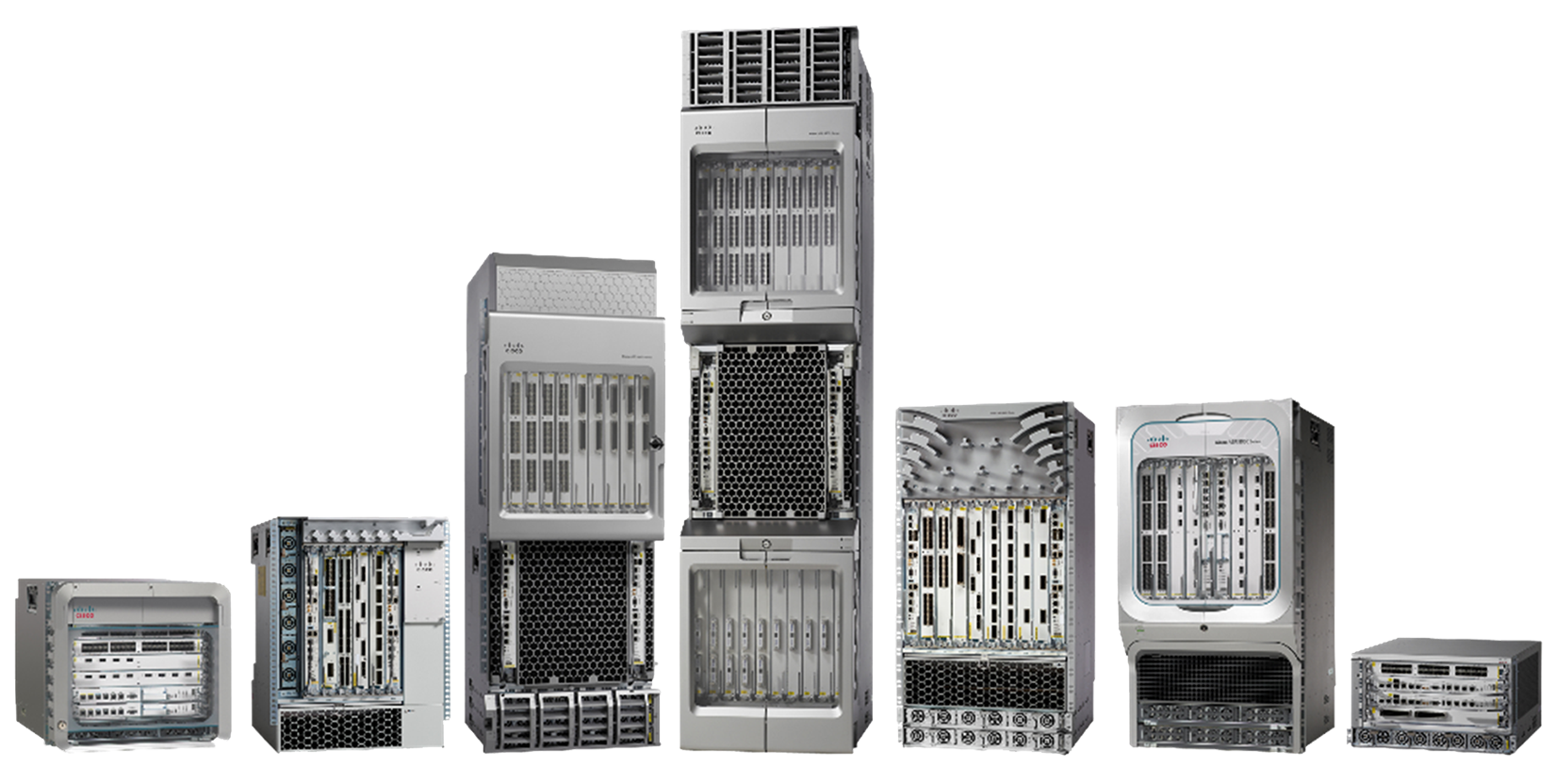

توفر موجهات خدمات التجميع من السلسلة Cisco ASR 9000 سرعات غير مسبوقة، تصل إلى 400 جيجابت إيثرنت، مع نطاق وكثافة عالية. توفر موجهات السلسلة ASR 9000 و ASR 9900 من Cisco خيارات مرنة لمنافذ إيثرنت 1 جيجابت عالية الكثافة ، و 10 جيجابت إيثرنت ، و 25 جيجابت إيثرنت ، و 40 جيجابت إيثرنت ، و 100 جيجابت إيثرنت ، و 400 جيجابت إيثرنت دون الحاجة إلى استبدال كامل للهيكل. يتم استكمال بطاقات الخط هذه، المقدمة في التكوينات الأساسية والموسعة، من خلال البنية غير المحظورة (على RSP لموجهات Cisco ASR 9006 و ASR 9010 و ASR 9906 و ASR 9910 و ASR 9904 وعلى بطاقات البنية المنفصلة لموجهات Cisco ASR 9906 و ASR 9910 و ASR 9912 و ASR 9922)، ومن خلال اللوحة الخلفية المبتكرة، البنية التحتية الحرارية والطاقة على الهيكل.
تم تصميم أنظمة Cisco ASR 9006 و ASR 9010 وفقا لنفس المعايير العالية للأداء والموثوقية. تتميز بنفس الطاقة والابتكارات الحرارية ؛ ويمكنهم مشاركة بطاقات الخط و PEMs وإمدادات الطاقة لتحقيق أقصى قدر من المرونة في تخطيط شبكتك. يمكن مشاركة RSPs بين هيكل Cisco ASR 9010 و ASR 9006 و ASR 9910 و ASR 9906 و ASR 9904 ؛ يأتي هيكل Cisco ASR 9922 و ASR 9912 مزودا بمعالجات التوجيه الخاصة بهم وما يصل إلى سبع بطاقات بنية. يأتي كل من Cisco ASR 9910 و ASR 9906 مزودا بخمس بطاقات بنية خاصة بهما.
الجدول 1. مواصفات ASR 9006 و ASR 9010 من Cisco
مواصفات | نموذج | |
سيسكو ASR 9006 | سيسكو ASR 9010 | |
فئات | ||
المواصفات المادية | الارتفاع: 17.50 بوصة. (444.5 ملم) (10 رو) العرض: 17.38 بوصة. (441.45 ملم) عمق: ● مع الأبواب: 29.05 بوصة. (737.9 ملم) ● بدون أبواب: 29.05 بوصة. (737.9 ملم) ثقل: ● 89.55 رطلا (40.7 كجم) (الهيكل مع PEM) ● 150 رطلا (65.91 كجم) (محملة بالكامل ، باستثناء بطاقات الخط ووحدات الطاقة) - RSP ، واثنين من صواني مروحة v2 ، و PEMs | الارتفاع: 36.75 بوصة. (933.45 ملم) (21 رو) العرض: 17.38 بوصة. (441.45 ملم) عمق: ● مع الأبواب: 29.03 بوصة. (737.4 ملم) ● بدون أبواب: 28.24 بوصة. (717.3 ملم) ثقل: ● 155.6 رطلا (70.73 كجم) (الهيكل مع PEM) ● 231.6 رطل (105.27 كجم) (محملة بالكامل ، باستثناء بطاقات الخط ووحدات الطاقة) - RSP ، صواني مروحة v2 ، PEMs |
اتجاه الفتحة | أفقي | عمودي |
سلسلة RSP من Cisco ASR 9000 | RSPs الاحتياطية المزدوجة مع بنية مدمجة في فتحتين | RSPs الاحتياطية المزدوجة مع بنية مدمجة في فتحتين |
بطاقات خط سلسلة ASR 9000 من Cisco | 4 فتحات لبطاقات الخط | 8 فتحات لبطاقات الخط |
مكونات "المشاعات" | 2 RSPs 2 صواني مروحة 1 PEM (إما DC أو AC) 1 مرشح مروحة | 2 RSPs 2 صواني مروحة 2 PEMs (إما DC أو AC) 1 مرشح مروحة |
الموثوقية والتوافر | تكرار النسيج تكرار المروحة تكرار الأعلاف التكرار في إمدادات الطاقة تكرار RSP تكرار البرامج | تكرار النسيج تكرار المروحة تكرار الأعلاف التكرار في إمدادات الطاقة تكرار RSP تكرار البرامج |
تركيب الرف | 19 بوصة. افتراضي 21 و 23 بوصة. المحولات المتاحة ملاحظة: هناك حاجة إلى فتحة لا تقل عن 17.75 بوصة بين المنشورات من أجل التشغيل السليم | 19 بوصة. افتراضي 21 و 23 بوصة. المحولات المتاحة ملاحظة: هناك حاجة إلى فتحة لا تقل عن 17.75 بوصة بين المنشورات من أجل التشغيل السليم |
تركيب الخزانة | نعم ملاحظة: لا ينصح باستخدام الأبواب في الخزانات المغلقة | نعم ملاحظة: لا ينصح باستخدام الأبواب في الخزانات المغلقة |
التثبيت على الحائط | لا | لا |
تدفق الهواء | من اليمين إلى الخلف ، من الأمام إلى الخلف مع حاجز | من الأمام إلى الخلف |
اداء | ||
نسيج | واحد لكل RSP: ● وضع التشغيل النشط / النشط غير المحظور في تكوين RSP الزائد المزدوج ● زائدة عن الحاجة بالكامل في التكوين الزائد المزدوج RSP ● ذكاء الخدمة المدمج والقدرة على تحديد أولويات حركة المرور | واحد لكل RSP: ● وضع التشغيل النشط / النشط غير المحظور في تكوين RSP الزائد المزدوج ● زائدة عن الحاجة بالكامل في التكوين الزائد المزدوج RSP ● ذكاء الخدمة المدمج والقدرة على تحديد أولويات حركة المرور |
حراري | صينيتان للمروحة: ● 6 مراوح عالية الكفاءة لكل صينية ● مراوح متغيرة السرعة للحصول على الأداء الحراري الأمثل ● لا توجد نقطة فشل واحدة | صينيتان للمروحة: ● 12 مروحة عالية الكفاءة لكل صينية ● مراوح متغيرة السرعة للحصول على الأداء الحراري الأمثل ● لا توجد نقطة فشل واحدة |
قوة | ||
نمطيه | قوة الدفع حسب النمو لقابلية التوسع في المستقبل، وهي متوفرة في التيار المتردد والتيار المستمر. أنواع متعددة من وحدات الطاقة: ● وحدة طاقة تيار متردد 3 كيلو واط ● وحدة طاقة 2.1 كيلو واط تيار مستمر ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم | قوة الدفع حسب النمو لقابلية التوسع في المستقبل، وهي متوفرة في التيار المتردد والتيار المستمر. أنواع متعددة من وحدات الطاقة: ● وحدات طاقة تيار متردد 6 كيلو واط و 3 كيلو واط ● وحدات طاقة 4.4 كيلو واط و 2.1 كيلو واط تيار مستمر ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم |
التكرار | ● التيار المتردد: التكرار N + N ● التيار المستمر: التكرار N + 1 ● التكرار لوحدة الطاقة ● تكرار تغذية A / B | ● التيار المتردد: التكرار N + N ● التيار المستمر: التكرار N + 1 ● التكرار لوحدة الطاقة ● تكرار تغذية A / B ● تكرار PEM |
مناطق الطاقة | لا توجد قيود على منطقة الطاقة بنية تحتية للطاقة تقاسم الأحمال بالكامل | لا توجد قيود على منطقة الطاقة بنية تحتية للطاقة تقاسم الأحمال بالكامل |
مدخلات الطاقة | تيار متردد عالمي النطاق (200-240 فولت؛ 50-60 هرتز؛ 16 أمبير كحد أقصى) نطاق التيار المستمر في جميع أنحاء العالم (-40 إلى -72 فولت؛ 50 أمبير اسمي، 60 أمبير كحد أقصى) | تيار متردد عالمي النطاق (200-240 فولت؛ 50-60 هرتز؛ 16 أمبير كحد أقصى) نطاق التيار المستمر في جميع أنحاء العالم (-40 إلى -72 فولت؛ 50 أمبير اسمي، 60 أمبير كحد أقصى) |
تدفق هواء وحدة الطاقة | من الأمام إلى الخلف | من الأمام إلى الخلف |
الجدول 1. معلومات طلب أجهزة الهيكل للموجهات المعيارية من السلسلة ASR 9000
رقم الجزء | وصف الميزة |
رقم التعبئة رقم 9922 | ASR 9922 20 فتحة بطاقة الهيكل ، 44 RU |
أ ص - 9912 | ASR 9912 10 شاسيه فتحة بطاقة الخط ، 30 RU |
أ إس آر -9910 | ASR 9910 8 خط فتحة بطاقة الهيكل ، 21 RU |
أ إس آر-9906 | ASR 9906 هيكل فتحة بطاقة 4 خط، 14 RU |
أ إس آر-9904 | ASR 9904 هيكل فتحة بطاقة 2 خط ، 6 RU |
ASR-9010-SYS | ASR 9010 8 خط بطاقة فتحة الهيكل ، 21 RU |
ASR-9006-SYS | ASR 9006 4 خطوط فتحة البطاقة الهيكل ، 10 RU |
ASR-9010-AC-V2 | هيكل التيار المتردد ASR 9010 مع الإصدار 2 من PEM |
ASR-9010-DC-V2 | هيكل ASR 9010 DC مع الإصدار 2 من PEM |
ASR-9006-AC-V2 | هيكل التيار المتردد ASR 9006 مع الإصدار 2 من PEM |
ASR-9006-DC-V2 | هيكل ASR 9006 DC مع PEM الإصدار 2 |
