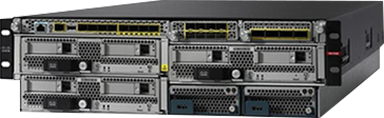

Cisco Firepower 9300 عبارة عن نظام أساسي معياري قابل للتطوير (يتجاوز 1 تيرابايت في الثانية عند تجميعه) ، مصمم لموفري الخدمات ومراكز الحوسبة عالية الأداء ومراكز البيانات الكبيرة والحرم الجامعي وبيئات التداول عالية التردد ونقطة أخرى في الشبكة تتطلب زمن انتقال منخفض (أقل من 5 ميكروثانية) وإنتاجية استثنائية. يدعم FirePOWER 9300 تفريغ التدفق والتنسيق البرمجي وإدارة خدمات الأمان باستخدام واجهات برمجة تطبيقات RESTful. كما أنه متوفر في التكوينات المتوافقة مع معايير بناء معدات الشبكة (NEBS). تقوم السلسلة 9300 بتشغيل برنامج Cisco Secure Firewall ASA أو برنامج الدفاع عن التهديدات (FTD).
ملخص سلسلة Cisco Firepower 9300
نموذج | جدار حمايه | NGFW | نظام منع التسلل من الجيل التالي (NGIPS) | واجهات | واجهات اختيارية |
SM-40 | 80 جرام | 55 جرام | 60 جرام | 8 × SFP + على الهيكل | 2 × نيوتن متر: 1/10/40 / 100 جرام ، FTW |
SM-48 | 80 جرام | 65 جرام | 68 جرام | 8 × SFP + على الهيكل | 2 × نيوتن متر: 1/10/40 / 100 جرام ، FTW |
SM-56 | 80 جرام | 68 جرام | 73 جرام | 8 × SFP + على الهيكل | 2 × نيوتن متر: 1/10/40 / 100 جرام ، FTW |
SM-56 × 3 | 235 جرام | 190 جرام | 190 جرام | 8 × SFP + على الهيكل | 2 × نيوتن متر: 1/10/40 / 100 جرام ، FTW |
الجدول 1. مواصفات أجهزة سلسلة Cisco Firepower 9300 Series
مواصفات | وصف |
الأبعاد (الارتفاع × العرض × العمق) | 5.25 × 17.5 × 32 بوصة (13.3 × 44.5 × 81.3 سم) |
عامل الشكل | 3 وحدات رف (3RU) ، تناسب 19 بوصة القياسية. (48.3 سم) رف مربع الفتحة |
فتحات وحدة الأمان | 3 |
فتحات وحدة الشبكة | 2 (داخل المشرف) |
ناظر | Cisco Firepower 9000 Supervisor مع 8 × 10 منافذ جيجابت إيثرنت وفتحتين لوحدة الشبكة لتوسيع الإدخال/الإخراج |
وحدات الأمان | ● وحدة أمان Cisco Firepower 9000 40 مع 2 × SSD في تكوين RAID-1 ● وحدة أمان Cisco Firepower 9000 48 مع 2 × SSD في تكوين RAID-1 ● وحدة الأمان Cisco Firepower 9000 56 مع 2 × SSD في تكوين RAID-1 |
وحدات الشبكة (فتحتان للوحدة النمطية لكل هيكل) | ● 8 × 10 جيجابت إيثرنت محسنة صغيرة الحجم قابلة للتوصيل (SFP +) وحدات الشبكة ● 4 × 40 جيجابت إيثرنت رباعي SFP + وحدات الشبكة ● 2 × 100 جيجابت إيثرنت رباعي وحدات شبكة SFP28 ● 4 × 100 جيجابت إيثرنت رباعي وحدات شبكة SFP28 ● 6 منافذ 10 جيجابت في الثانية SR الألياف FTW (فشل في الأسلاك) وحدة الشبكة ● 6 منافذ 10 جيجابت في الثانية LR Fiber FTW (فشل في الأسلاك) وحدة الشبكة ● 2 منفذ 40 جيجابت في الثانية SR FTW (فشل في الأسلاك) وحدة الشبكة ملاحظة: يمكن أيضا نشر Cisco Firepower 9300 كمستشعر تهديد مخصص، مع وحدات شبكة فشل في الأسلاك. يرجى الاتصال بممثل Cisco للحصول على التفاصيل. |
الحد الأقصى لعدد الواجهات | واجهات تصل إلى 24 × 10 جيجابت إيثرنت (SFP+) ؛ ما يصل إلى 8 × 40 جيجابت إيثرنت (QSFP +) واجهات مع وحدتين للشبكة ؛ ما يصل إلى 8 × 100 واجهات جيجابت إيثرنت مع وحدتي شبكة ؛ ما يصل إلى 24 × 1 منفذ جيجابت إيثرنت (SFP) مع وحدات الشبكة والمنافذ الثابتة |
منافذ إدارة الشبكة المتكاملة | 1 منفذ نحاسي Gigabit Ethernet (على المشرف) |
المنفذ التسلسلي | 1 × وحدة تحكم RJ-45 |
يو اس بي | 1 منفذ USB 2.0 |
خزن | ما يصل إلى 4.8 تيرابايت لكل هيكل (1.6 تيرابايت لكل وحدة أمان في تكوين RAID-1) |
مراوح | 4 مراوح قابلة للتبديل السريع |
ضجيج | 75.5 ديسيبل عند أقصى سرعة للمروحة |
قابل للتركيب على الحامل | نعم، قضبان التركيب مضمنة (حامل EIA-310-D ذو 4 أعلام) |
ثقل | 105 رطل (47.7 كجم) مع وحدة أمان واحدة ؛ 135 رطلا (61.2 كجم) مهيأة بالكامل |
درجة الحرارة: التشغيل القياسي | حتى 10,000 قدم (3000 م): 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية) لوحدة SM-40 من 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية) لوحدة SM-48 عند مستوى سطح البحر ملاحظات ضبط الارتفاع: بالنسبة إلى SM-56 ، تبلغ درجة الحرارة القصوى 35 درجة مئوية ، لكل 1000 قدم فوق مستوى سطح البحر اطرح 1 درجة مئوية |
درجة الحرارة: NEBS تعمل | على المدى الطويل: من 0 إلى 45 درجة مئوية ، حتى 6,000 قدم (1829 م) على المدى الطويل: من 0 إلى 35 درجة مئوية ، 6,000 إلى 13,000 قدم (1829-3964 م) على المدى القصير: -5 إلى 55 درجة مئوية ، حتى 6,000 قدم (1829 م) ملاحظة: ينطبق التوافق مع FirePOWER 9300 NEBS فقط على تكوينات SM-40 و SM-48. |
درجة الحرارة: لا تعمل | -40 إلى 149 درجة فهرنهايت (-40 إلى 65 درجة مئوية) ؛ أقصى ارتفاع 40,000 قدم |
الرطوبة: التشغيل | 5 إلى 95٪ دون تكاثف |
الرطوبة: غير تشغيلية | 5 إلى 95٪ دون تكاثف |
الارتفاع: التشغيل | SM-40 ، SM-48: 0 إلى 13,000 قدم (3962 م) SM-56: 0 إلى 10,000 قدم (3048 م) ؛ يرجى الاطلاع على قسم درجة حرارة التشغيل أعلاه للحصول على ملاحظات ضبط درجة الحرارة |
الارتفاع: لا يعمل | 40,000 قدم (12,192 م) |
الجدول 1. معلومات طلب سلسلة Cisco Firepower 9300
رقم الجزء | وصف |
الاجهزه | |
FPR-C9300-AC | هيكل Cisco Firepower 9300 AC - يشتمل على وحدتي إمداد طاقة + 4 مراوح + مجموعة تثبيت على حامل (3RU ؛ يستوعب ما يصل إلى ثلاث وحدات أمان) |
FPR-C9300-DC | هيكل Cisco Firepower 9300 DC - يتضمن وحدتي إمداد بالطاقة + 4 مراوح + مجموعة مثبتة على حامل (3RU ؛ تستوعب ما يصل إلى ثلاث وحدات أمان) |
FPR-C9300-HVDC | هيكل التيار المستمر عالي الجهد من Cisco Firepower 9300 - يتضمن وحدتي إمداد بالطاقة + 4 مراوح + مجموعة تثبيت على حامل (3RU ؛ تستوعب ما يصل إلى ثلاث وحدات أمان) |
FPR-C9300-AC = | احتياطي هيكل Cisco Firepower 9300 AC - بدون مصدر طاقة ومراوح |
FPR-C9300-DC = | احتياطي هيكل Cisco Firepower 9300 DC - بدون مصدر طاقة ومراوح |
FPR9K-PS-AC = | مصدر طاقة التيار المتردد من Cisco Firepower 9000 Series (طلب لقطع الغيار فقط) |
FPR9K-PS-DC = | مصدر طاقة التيار المستمر من Cisco Firepower 9000 Series (طلب لقطع الغيار فقط) |
FPR9K-FAN = | مروحة Cisco Firepower 9000 Series (طلب احتياطي فقط) |
FPR9K-RMK = | مجموعة تركيب الحامل من السلسلة Cisco Firepower 9000 (طلب لقطع الغيار فقط) |
FPR9K-SUP= | قطع غيار المشرف من السلسلة Cisco Firepower 9000 |
وحدات الأمان | |
FPR9K-SM-40 = | سلسلة Cisco FirePOWER 9000 ، وحدة الأمان 40 الاحتياطية ، تتضمن 2 SSD |
FPR9K-SM-48 = | سلسلة Cisco Firepower 9000 ، وحدة الأمان 48 الاحتياطية ، تتضمن 2 SSD |
FPR9K-SM-56 = | سلسلة Cisco Firepower 9000 ، وحدة الأمان 56 احتياطية ، تتضمن 2 SSD |
FPR9K-FTD-BUN | حزمة الدفاع عن التهديدات FPR9300 من Cisco لوحدات الأمان |
FPR9K-SM40-FTD-BUN | هيكل الدفاع عن التهديدات Cisco FPR9300 SM-40 ، حزمة الغواصات HA |
FPR9K-SM48-FTD-BUN | هيكل الدفاع عن التهديدات Cisco FPR9300 SM-48 ، حزمة الغواصات HA |
FPR9K-SM56-FTD-BUN | هيكل الدفاع عن التهديدات Cisco FPR9300 SM-56 ، حزمة الجواصات HA |
وحدات الشبكة | |
FPR9K-NM-4X40G | Firepower 9000 Series - 4 منافذ QSFP + وحدة شبكة |
FPR9K-NM-4X40G = | Firepower 9000 Series - 4 منافذ QSFP + وحدة شبكة |
FPR9K-NM-8X10G | FirePOWER 9000 Series - 8 منافذ SFP + وحدة شبكة |
FPR9K-NM-8X10G = | FirePOWER 9000 Series - 8 منافذ SFP + وحدة شبكة |
FPR9K-DNM-2X100G | وحدة شبكة Cisco FirePower 2 منفذ 100G ، عرض مزدوج |
FPR9K-DNM-2X100G = | وحدة شبكة Cisco FirePower 2 منفذ 100G ، عرض مزدوج |
FPR9K-NM-2X100G | وحدة شبكة Cisco FirePower 2 منفذ 100G |
FPR9K-NM-2X100G = | وحدة شبكة Cisco FirePower 2 منفذ 100G |
FPR9K-NM-4X100G | وحدة شبكة Cisco FirePower 4 منفذ 100G |
FPR9K-NM-4X100G = | وحدة شبكة Cisco FirePower 4 منفذ 100G |
FPR9K-NM-6X10SR-F | 10G قصيرة المدى فشل في توصيل وحدة الشبكة (بما في ذلك SFP مدمج) |
FPR9K-NM-6X10SR-F = | 10G قصيرة المدى تفشل في توصيل وحدة الشبكة الاحتياطية (بما في ذلك SFP المدمج) |
FPR9K-NM-6X10LR-F | 10G طويلة المدى فشل في توصيل وحدة الشبكة (بما في ذلك SFP المدمج) |
FPR9K-NM-6X10LR-F = | 10G طويلة المدى تفشل في توصيل وحدة الشبكة الاحتياطية (بما في ذلك SFP المدمج) |
FPR9K-NM-2X40G-F | 40G فشل في توصيل وحدة الشبكة (بما في ذلك QSFP مدمج) |
FPR9K-NM-2X40G-F = | 40G فشل في توصيل وحدة الشبكة الاحتياطية (بما في ذلك QSFP مدمج) |
FPR9K-NM-6X1SX-F | وحدة شبكة Cisco Firepower ذات 6 منافذ 1G SX Fiber FTW (تتضمن SFP مدمجة) |
FPR9K-NM-6X1SX-F = | وحدة شبكة Cisco Firepower ذات 6 منافذ 1G SX Fiber FTW (احتياطية) (تتضمن SFP مدمجة) |
خيارات وحدة SFP لمنافذ المشرف 10G netmod و 10G | |
إس إف بي-10 جيم-ريال | 10GBASE-SR SFP وحدة |
SFP-10G-LR | 10GBASE-LR SFP وحدة |
SFP-10G-SR-S | وحدة 10GBASE-SR SFP ، من فئة المؤسسات |
SFP-10G-LR-S | وحدة SFP 10GBASE-LR ، من فئة المؤسسات |
SFP-10G-LRM | 10GBASE-LRM SFP وحدة |
SFP-10G-ER | 10GBASE-ER SFP وحدة |
SFP-H10GB-CU1M | كابل 10GBASE-CU SFP + 1 متر |
SFP-H10GB-CU3M | كابل 10GBASE-CU SFP + 3 م |
SFP-H10GB-CU5M | كابل 10GBASE-CU SFP + 5 م |
SFP-H10GB-ACU7M | مجموعة كابل Twinax النشطة ، 7 م |
SFP-H10GB-ACU10M | مجموعة كابل Twinax النشطة ، 10 أمتار |
SFP-10G-AOC1M | كابل SFP بصري نشط 10GBASE + ، 1 متر |
SFP-10G-AOC2M | كابل SFP بصري نشط 10GBASE + ، 2 متر |
SFP-10G-AOC3M | كابل SFP بصري نشط 10GBASE + ، 3 أمتار |
SFP-10G-AOC5M | كابل SFP بصري نشط 10GBASE ، 5 أمتار |
إس إف بي-10 جي - AOC7م | كابل SFP بصري نشط 10GBASE + ، 7 أمتار |
SFP-10G-AOC10M | كابل SFP بصري نشط 10GBASE + ، 10 أمتار |
GLC-SX-MMD | وحدة الإرسال والاستقبال 1000BASE-SX SFP ، MMF ، 850 نانومتر ، DOM |
GLC-LH-SMD | وحدة الإرسال والاستقبال 1000BASE-LX / LH SFP ، MMF / SMF ، 1310NM ، DOM |
GLC-EX-SMD | وحدة الإرسال والاستقبال 1000BASE-EX SFP ، SMF ، 1310 نانومتر ، DOM |
GLC-ZX-SMD | وحدة الإرسال والاستقبال 1000BASE-ZX SFP ، SMF ، 1550 نانومتر ، DOM |
خيارات وحدة SFP ل 40G netmod | |
كيو إس إف بي-40 جي-SR4 | 40GBASE-SR4 QSFP وحدة الإرسال والاستقبال مع موصل MPO |
كيو إس إف بي-40 جي-سي إس آر 4 | وحدة الإرسال والاستقبال QSFP 4x10GBASE-SR ، MPO ، 300 متر |
كيو إس إف بي-40 جي-س.د.ب | QSFP40G جهاز الإرسال والاستقبال BiDi قصير المدى |
كيو إس إف بي-40 جي-LR4-S | جهاز الإرسال والاستقبال QSFP 40GBASE-LR4 ، LC ، 10 كم ، من فئة المؤسسات |
كيو إس إف بي-40 جي-LR4 | جهاز الإرسال والاستقبال QSFP 40GBASE-LR4 OTN ، LC ، 10 كم |
WSP-Q40GLR4L | QSFP 40G إيثرنت - LR4 لايت ، LC ، 2 كم |
كيو إس إف بي-H40G-CU1M | 40GBASE-CR4 كابل نحاسي سلبي ، 1 متر |
كيو إس إف بي-H40G-CU3M | 40GBASE-CR4 كابل نحاسي سلبي ، 3 م |
كيو إس إف بي-إتش40 جي-كيو 5 م | 40GBASE-CR4 كابل نحاسي سلبي ، 5 م |
كيو إس إف بي-H40G-AOC1M | كابل بصري نشط 40GBASE ، 1 متر |
كيو إس بي - H40G - AOC2M | كابل بصري نشط 40GBASE ، 2 متر |
كيو إس إب-إتش40 جي-AOC3م | كابل بصري نشط 40GBASE ، 3 م |
كيو إس إب-إتش40 جي-AOC5M | كابل بصري نشط 40GBASE ، 5 أمتار |
كيو إس إف بي-H40G-AOC7M | كابل بصري نشط 40GBASE ، 7 م |
كيو إس بي - H40 جي - AOC10 م | كابل بصري نشط 40GBASE ، 10 أمتار |
كيو إس إف بي-إتش40 جي-AOC15M | كابل بصري نشط 40GBASE ، 15 م |
كيو إس إف بي-إتش40 جي-ACU7M | 40GBASE-CR4 كابل نحاسي نشط ، 7 م |
كيو إس بي - H40 جي - AOC10 م | 40GBASE-CR4 كابل نحاسي نشط ، 10 أمتار |
خيارات وحدة شبكة 100G QSFP28 | |
كيو إس إف بي-100 جي إل آر 4 إس | جهاز إرسال واستقبال 100GBASE LR4 QSFP ، LC ، 10 كم فوق SMF |
كبلات الطاقة Cisco Firepower 9300 | |
CAB-AC-2500W-INT | دولي |
CAB-C19-CBN | دولي |
CAB-AC-C6K-TWLK | [جميع الفئات] |
CAB-AC-2500W-US1 | أمريكا الشمالية واليابان |
CAB-AM-16A-AUS | أستراليا |
الكابينة-AC16A-CH | الصين |
CAB-AC-2500W-ISRL | جمهورية الصين الشعبية |
CAB-S132-C19-ISRL | إسرائيل |
CAB-ACS-16 | سويسرا |
CAB-IR2073-C19-AR | الأرجنتين |
CAB-BS1363-C19-UK | المملكة المتحدة |
CAB-SABS-C19-IND | الهند |
CAB-C2316-C19-IT | إيطاليا |
UCSB-CABL-C19-BRZ | البرازيل |
CAB-C19-C20-3M-JP | اليابان |
CAB-AC-2500W-INT | دولي |
