تتطور بنيات التطبيقات وأوضاع النشر بسرعة. التطبيقات الحديثة متعددة العقد ومعيارية للغاية ويتم نشرها عبر مجموعة من بيئات مراكز البيانات المعدنية والافتراضية والسحابية. بالإضافة إلى ذلك ، فإن الإدارات الفردية داخل المؤسسة لديها احتياجات مختلفة من البنية التحتية والشبكات. تتطلب هذه العوامل أن تكون شبكات مراكز البيانات بسيطة وقابلة للبرمجة وقابلة للتوسيع وقابلة للتطوير وقابلة للمشاركة لتلبية متطلبات التطبيقات.
تعمل محولات Cisco Nexus 9000 Series في أحد الوضعين - البنية الأساسية المركزية للتطبيق من Cisco (Cisco ACI) أو Cisco NX-OS.
— في وضع Cisco ACI، توفر هذه المحولات بنية جاهزة ومؤتمتة بالكامل وقائمة على السياسة لتصميم وإدارة بنى مركز البيانات.
— في وضع Cisco NX-OS، توفر هذه المحولات القدرة على إستخدام تقنيات الطبقة 2/3 الأساسية، بالإضافة إلى التقنيات الحديثة مثل VXLAN، مع مستوى التحكم في بروتوكول بوابة الحدود\شبكة VPN لشبكة إيثرنت (BGP-EVPN)، وتوجيه المقطع، وتحويل التسمية متعدد البروتوكولات (MPLS)، والأتمتة عبر واجهات برمجة تطبيقات NX.
الجدول 1. مواصفات هيكل المحول من سلسلة Cisco Nexus 9500

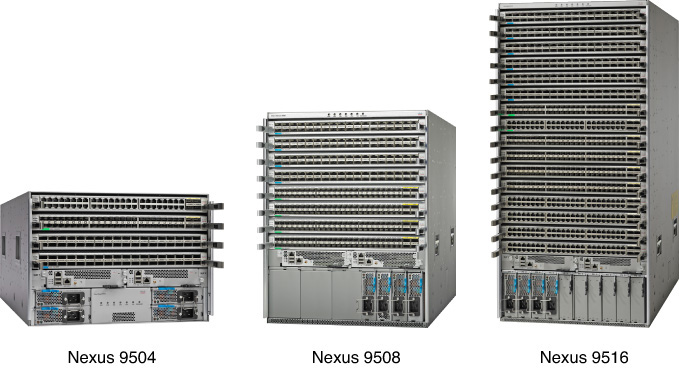

نموذج | هيكل Cisco Nexus 9504 | هيكل Cisco Nexus 9508 | هيكل Cisco Nexus 9516 |
عدد فتحات بطاقة الخط | 4 | 8 | 16 |
الأبعاد (الارتفاع × العرض × العمق) | 12.25 × 17.50 × 33.15 بوصة (31.1 × 44.50 × 84.20 سم) | 22.70 × 17.50 × 31.76 بوصة. (57.78 × 44.50 × 80.67 سم) | 36.70 × 17.50 × 31.76 بوصة. (93.41 × 44.50 × 80.67 سم) |
ثقل | 84 رطلا (38.2 كجم) | 150 رطلا (68.2 كجم) | 192 رطلا (87.3 كجم) |
وحدات الرف | 7 | 13 | 21 |
متوسط الوقت بين ساعات الفشل (MTBF) | 1,038,080 | 928,910 | 680,000 |
درجة حرارة التشغيل | 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية) | ||
درجة حرارة عدم التشغيل | -40 إلى 158 درجة فهرنهايت (-40 إلى 70 درجة مئوية) | ||
رطوبة | من 5 إلى 95٪ (دون تكاثف) | ||
ارتفاع | من 0 إلى 13,123 قدم (0 إلى 4,000 م) | ||
الامتثال التنظيمي | يجب أن تتوافق المنتجات مع علامات CE وفقا للتوجيهات 2004/108 / EC و 2006/95 / EC | ||
أمان | UL 60950-1 الطبعة الثانية CAN/CSA-C22.2 رقم 60950-1 الطبعة الثانية EN 60950-1 الإصدار الثاني IEC 60950-1 الإصدار الثاني AS / NZS 60950-1 جيجابايت4943 | ||
EMC: الانبعاثات | 47CFR الجزء 15 (CFR 47) الفئة أ AS / NZS CISPR22 الفئة أ CISPR22 الفئة أ EN55022 الفئة أ ICES003 الفئة أ VCCI الفئة أ EN61000-3-2 EN61000-3-3 KN22 الفئة أ CNS13438 الفئة أ | ||
EMC: المناعة | EN55024 CISPR24 EN300386 سلسلة KN 61000-4 | ||
بنفايات | المنتج متوافق مع RoHS-6 مع استثناءات لكرات مصفوفة الشبكة الكروية المحتوية على الرصاص (BGA) وموصلات الصحافة المناسبة. | ||
الجدول 2. مواصفات وحدات المشرف من سلسلة Cisco Nexus 9500
نموذج | N9K-SUP-A | N9K-SUP-A+ | N9K-SUP-B | N9K-SUP-B+ |
المعالج | 4 نواة ، 4 خيوط 1.8 جيجا هرتز إلى x86 | 4 نواة ، 8 خيوط 1.8 جيجا هرتز إلى x86 | 6 نواة ، 12 خيط 2.2 جيجا هرتز إلى x86 | 6 نواة ، 12 خيط 1.9 جيجا هرتز إلى x86 |
الدرهم | 16 جيجابايت | 16 جيجابايت | 24 جيجابايت | 32 جيجابايت |
فرقه | 64 جيجابايت | 64 جيجابايت | 256 جيجابايت | 256 جيجابايت |
ثقل | 4.84 أرطال (2.2 كجم) | 5.2 أرطال (2.37 كجم) | 6.00 أرطال (2.72 كجم) | 5.3 أرطال (2.39 كجم) |
قوة نموذجية | 69 واط | 69 واط | 75 واط | 75 واط |
الطاقة القصوى | 80 واط | 80 واط | 80 واط | 90 واط |
ساعات MTBF | 312,070 | 414,240 | 292,110 | 421,040 |
قابل للتبديل السريع | نعم | |||
تدفق الهواء | مدخل من جانب الميناء | |||
الجدول 1. معلومات طلب سلسلة Cisco Nexus 9800
رقم الجزء | وصف المنتج |
N9K-C9504 (=) | هيكل Cisco Nexus 9504 مع 4 فتحات لبطاقات الخط |
N9K-C9508 (=) | هيكل Cisco Nexus 9508 مع 8 فتحات لبطاقات الخطوط |
N9K-C9516 (=) | هيكل Cisco Nexus 9516 مع 16 فتحة لبطاقة الخط |
N9K-SUP-A+(=) | مشرف Cisco Nexus 9500 رباعي المراكز/8 مؤشرات ترابط |
N9K-SUP-B + (=) | مشرف Cisco Nexus 9500 سداسي المراكز/12 خيط |
N9K-SUP-A(=) | مشرف Cisco Nexus 9500 4 نواة / 4 خيوط |
N9K-SUP-B(=) | مشرف Cisco Nexus 9500 سداسي المراكز/12 خيط |
N9K-SC-A(=) | وحدة التحكم في نظام Cisco Nexus 9500 |
N9K-PAC-3000W-B (=) | Cisco Nexus 9500 3000W 200V إلى 240V AC PS ، مدخل من جانب المنفذ |
N9K-PDC-3000W-B (=) | Cisco Nexus 9500 3000W -48V-60V DC PS ، مدخل من جانب المنفذ |
N9K-PUV-3000W-B (=) | Cisco Nexus 9500 3000W 200V إلى 277V AC أو 240V إلى 380V DC جهد عال عالمي AC / DC PS ، مدخل من جانب المنفذ |
N9K-PUV2-3000W-B (=) | Cisco Nexus 9500 3150W 200V إلى 277V AC أو 240V إلى 380V DC جهد عالي عالمي AC / DC PS ، مدخل من جانب المنفذ |
N9K-C9504-FAN(=) | درج المروحة لهيكل Cisco Nexus 9504 |
N9K-C9504-FAN2(=) | هيكل Nexus 9500 ذو 4 فتحات 400G درج مروحة بمقياس سحابي (الجيل 2) |
N9K-C9504-FAN-PWR(=) | Nexus 9500 هيكل 4 فتحات 400G موصل طاقة علبة مروحة بمقياس سحابي |
N9K-C9508-FAN(=) | درج المروحة لهيكل Cisco Nexus 9508 |
N9K-C9508-FAN2(=) | هيكل Nexus 9500 ذو 8 فتحات 400G درج مروحة بمقياس سحابي (الجيل 2) |
N9K-C9508-FAN-PWR(=) | Nexus 9500 هيكل 8 فتحات 400G موصل طاقة علبة مروحة على نطاق سحابي |
N9K-C9516-FAN(=) | درج المروحة لهيكل Cisco Nexus 9516 |
N9K-C9500-RMK = | مجموعة تركيب الحامل Cisco Nexus 9500 لهيكل Nexus 9508 و Nexus 9516 |
N9K-C9504-RMK = | مجموعة تركيب الحامل Cisco Nexus 9500 ل Nexus 9504 |
N9K-C9500-ACK = | مجموعة ملحقات Cisco Nexus 9500 |
