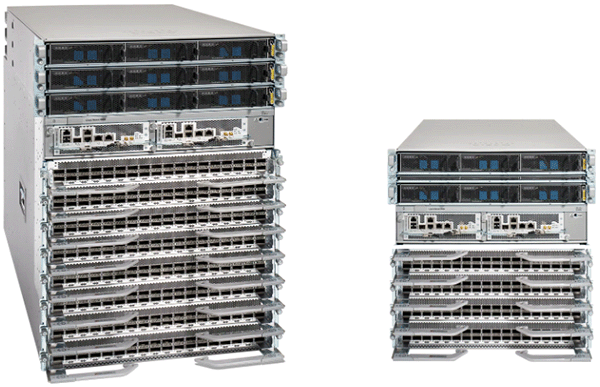

يمكن توسيع بنية هيكل Cisco Nexus 9800 Series من 57 تيرابايت في الثانية إلى 115 تيرابايت في الثانية مع مجموعة متنوعة من بطاقات الخط والوحدات النمطية البنية من الجيل الأول. يمكن أن تدعم كل فتحة لبطاقة الخط في الهيكل بطاقات الخط التي توفر منافذ 400GE أو 100GE الآن وسرعات أعلى في المستقبل.
تم تصميم بطاقات خط المحول من سلسلة Cisco Nexus 9800 والوحدات النمطية التركيبية باستخدام وحدات Cisco ASICs الموفرة للطاقة وعالية الأداء وعالية السعة التي تدعم موازنة تحميل التدفق الديناميكي والتخزين المؤقت للحزم على القالب المشتركة بالكامل وأداء معدل الخط للحزم الصغيرة. يحتوي Cisco ASIC أيضا على إمكانات قائمة انتظار الإخراج الظاهري (VOQ) المضمنة التي توفر الأساس لأوقات إكمال المهام بشكل أسرع، وهو أمر بالغ الأهمية لبنى الذكاء الاصطناعي/التعلم الآلي. يوفر ASIC هذه الإمكانات دون المساومة على ميزات العمود الفقري / العمود الفقري الفائق لمركز البيانات ، مما يجعل محولات Cisco Nexus 9800 Series منصة محسنة لبناء الأقمشة التي يمكنها دعم تطبيقات النطاق الترددي العالي وأحمال عمل الذكاء الاصطناعي / التعلم الآلي كثيفة الحوسبة عبر مراكز البيانات ذات الأحجام والمقاييس المختلفة.
الجدول 1. مواصفات هيكل Cisco Nexus 9800 Series
وصف | محول Cisco Nexus 9808 | محول Cisco Nexus 9804 |
عدد فتحات بطاقات الخط | 8 | 4 |
عدد فتحات وحدة النسيج | 8 | 8 |
عدد فترات المشرف | 2 | 2 |
عدد صواني المروحة | 4 | 4 |
عدد صواني إمداد الطاقة | 3 | 2 |
عدد مصادر الطاقة | مصادر طاقة التيار المتردد والجهد العالي: 9 (3 لكل درج) مصادر طاقة التيار المستمر: 12 (4 لكل درج) | مصادر طاقة التيار المتردد والجهد العالي: 9 (3 لكل درج) مصادر طاقة التيار المستمر: 12 (4 لكل درج) |
ثقل | التفريغ: 162 رطلا (73 كجم) محمل بالكامل: 658 رطلا (299 كجم) | فارغة، 124 رطلا (56.36 كجم) محمل بالكامل، 402 رطل (183 كجم) |
ابعاد | (الارتفاع) 28 × (عرض) 17.45 × (عمق) 33.73 بوصة. (71.12 × 44.32 × 85.7 سم) | (الارتفاع) 17.5 × (عرض) 17.45 × (عمق) 33 بوصة. (44.45 × 44.32 × 83.82 سم) |
ارتفاع | 16 رو | 10 RU |
الجدول 1. معلومات طلب سلسلة Cisco Nexus 9800
معرف المنتج | وصف |
N9K-C9808 | هيكل Cisco Nexus 9800 ذو 8 فتحات |
N9K-C9800-SUP-A | مشرف Cisco Nexus 9800 (الجيل الأول) |
N9K - C9808 - FM - A | الوحدة النمطية الهيكلية ذات 8 فتحات Cisco Nexus 9800 (الجيل الأول) |
N9K-C9808-مروحة-أ | درج مروحة الهيكل Cisco Nexus 9800 ذو 8 فتحات (الجيل الأول) |
N9K-C9804 | هيكل Cisco Nexus 9800 ذو 4 فتحات |
N9K - C9804 - FM - A | الوحدة النمطية التركيبية للهيكل Cisco Nexus 9800 ذات 4 فتحات (الجيل الأول) |
N9K-C9804-مروحة-أ | درج مروحة الهيكل Cisco Nexus 9800 ذو 4 فتحات (الجيل الأول) |
N9K-X9836DM-A | بطاقة الخط Cisco Nexus 9800 ذات 36 منفذا 400G مع MACsec |
N9K-X98900CD-A | بطاقة خط Cisco Nexus 9800 ذات 14 منفذا 400G + 34 منفذا 100G |
N9800-HV-صينية | درج إمداد الطاقة Cisco Nexus 9800 لإمدادات طاقة التيار المتردد والجهد العالي |
NXK-HV6.3KW20A-A | مصدر طاقة Cisco Nexus 9800 6300W 20A AC و HV |
NXK-HV6.3KW30A-A | Cisco Nexus 9800 6300W 30A AC و HV مصدر طاقة |
N9K-C9800-في المجموعة | مجموعة تثبيت Cisco Nexus 9800 |
N9K-C9800-AR-كيت | مجموعة السكك الحديدية القابلة للتعديل Cisco Nexus 9800 |
N9K-C9800-سم-كيت | مجموعة إدارة الكابلات Cisco Nexus 9800 |
N9K-C9800-DF-KIT | مجموعة الأبواب والفلتر Cisco Nexus 9800 |
N9K-C9800-يوان صيني | أقواس التثبيت الخلفي Cisco Nexus 9800 |
