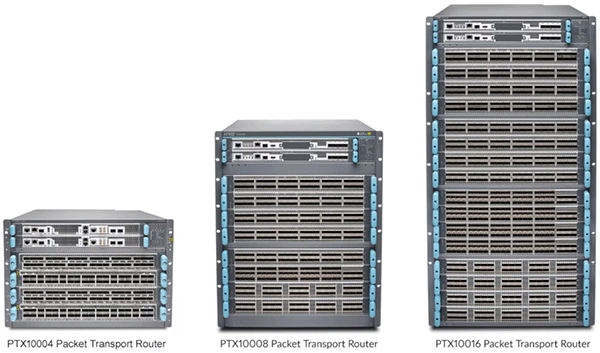

تم تصميم أجهزة التوجيه المعيارية PTX10000 Juniper Networks خصيصا لتلبية اتفاقيات مستوى الخدمة الجديدة في عصر السحابة. نظرا لأن اتجاهات السحابة و 5G تسرع من تحول الشبكة ، تواجه الشبكات الأساسية والنظيرة نموا هائلا في حركة المرور بسبب الزيادة الهائلة في عدد الأجهزة المتصلة ، مما يمثل للمشغلين نفس التحديات ولكن بمعدل أسرع. تقود هذه أجهزة التوجيه المعيارية انتقال 400G ، وتضع معايير جديدة للحجم والمرونة والموثوقية مع السيليكون المخصص عالي الأداء. تشترك هذه الأنظمة الأساسية في مجموعة مشتركة من المكونات ومجموعات الميزات الكاملة ، مع العديد من بطاقات الخط المزودة بقدرة 400 جيجابت على توفير العديد من بطاقات الخطوط المزودة بقدرة 400 جيجابت لتلبية عمليات نشر أساسية ونظيرة ومركز بيانات ومركزية محددة في البيئات الأكثر تطلبا.
المقياس: قد يقدم مقدمو الخدمة اتصالا أساسيا يتطلب عددا كبيرا من المسارات التي تم تبديل التسمية (LSPs). إذا كانوا يستخدمون توجيه المقطع أو RSVP للاستفادة من وظيفة هندسة حركة المرور (SR-TE/RSVP-TE)، فيجب أن يكون مسار إشارات مستوى التحكم قادرا على التوسع بما يتماشى مع نمو LSPs. هذه القدرة على التوسع مطلوبة لكل من المسارات الأساسية والنسخ الاحتياطي لدعم آليات التكرار مثل إعادة التوجيه السريع (FRR). اليوم ، يبلغ العدد الإجمالي المطلوب للاتصال الأساسي بضعة ملايين. سيشعر المشغلون الذين يحاولون تنويع محافظهم الاستثمارية بهذا النوع من التحدي من خلال إضافة نطاق أوسع من خيارات الاتصال. على سبيل المثال ، مشغل مركز البيانات الذي يريد توفير اتصال سحابي أو خدمات VPN لعملاء المؤسسات ، أو مشغل خدمة الخط الخاص الذي يريد إضافة خدمة تجميع إلى عرضه.
المرونة التشغيلية: تؤدي الخدمات الافتراضية وانفجار التطبيقات المستندة إلى السحابة إلى إنشاء أنماط حركة مرور غير منتظمة بشكل متزايد. للتعامل مع عدم القدرة على التنبؤ هذا ، يحتاج مقدمو الخدمة إلى بنى مرنة وديناميكية عبر جميع الطبقات. يعتمد المشغلون اليوم على مرونة وسعة فلاتر IP للتخفيف من تأثير هجمات رفض الخدمة المتزايدة (DoS).
حماية الاستثمار: أصبح ضمان استثمار المشغلين في المنصات المصممة لتدوم أمرا ضروريا للاستفادة من الجيل التالي من تحسينات ASIC التي تقدمها الصناعة. يؤثر خطر انخفاض الحزم من استراتيجيات النسخ والاستبدال إلى ترقيات السيليكون السنوية بشدة على موثوقية الترقيات المستقبلية.
الجدول 1. مواصفات خط PTX10000
ميزة | المواصفات |
PTX10004 | |
الأبعاد المادية (العرض × الارتفاع × العمق) | 17.4 × 12.2 × 35 بوصة (44.2 × 33 × 88.9 سم) ؛ 42.2 بوصة. (107.7 سم) العمق مع باب EMI |
الحد الأقصى للوزن *** | 271.2 رطلا (116.7 كجم) |
تصاعد | حامل الرف الأمامي |
تصنيف نظام الطاقة* | 200-240 فولت تيار متردد / 50-60 هرتز -48 فولت تيار مستمر @ 60 أمبير |
استهلاك الطاقة النموذجي** | 8,0 كيلووات، 27,3 كيلوبايت/ساعة مع بطاقات خط Express4، محملة بالكامل |
درجة حرارة التشغيل | 32 درجة إلى 115 درجة فهرنهايت (0 إلى 46 درجة مئوية) عند مستوى سطح البحر |
PTX10008 | |
الأبعاد المادية (العرض × الارتفاع × العمق) | 17.4 × 22.55 × 32 بوصة. (44.2 × 57.76 × 81.28 سم) ؛ 39.37 بوصة. عمق (100 سم) مع باب EMI |
الحد الأقصى للوزن *** | 421 رطلا (191 كجم) |
تصاعد | حامل الرف الأمامي |
تصنيف نظام الطاقة* | 200-240 فولت من التيار المتردد / 50-60 هرتز -48 فولت تيار مستمر @ 60 أمبير |
استهلاك الطاقة النموذجي** | 12.7 كيلوواط، 43.3 كيلو بريطان/الساعة مع بطاقات خط Express4، محملة بالكامل |
درجة حرارة التشغيل | 32 درجة إلى 115 درجة فهرنهايت (0 إلى 46 درجة مئوية) عند مستوى سطح البحر |
PTX10016 | |
الأبعاد المادية (العرض × الارتفاع × العمق) | 17.4 × 36.65 × 35 بوصة (44.2 × 93.09 × 88.90 سم) ؛ عمق 42.40 بوصة (107.7 سم) مع باب EMI |
الحد الأقصى للوزن *** | 706 رطل (320 كجم) |
تصاعد | حامل الرف الأمامي |
تصنيف نظام الطاقة* | 200-240 فولت من التيار المتردد / 50-60 هرتز -48 فولت تيار مستمر @ 60 أمبير |
استهلاك الطاقة النموذجي** | 25.9 كيلووات، 88.3 كيلو بريطان/الساعة مع بطاقات خط Express4، محملة بالكامل |
درجة حرارة التشغيل | 32 درجة إلى 115 درجة فهرنهايت (0 إلى 46 درجة مئوية) عند مستوى سطح البحر |
الجدول 1. معلومات ترتيب PTX10000 الخطوط
رقم المنتج | وصف |
PTX10004 الوحدات المميزة والأساسية | |
PTX10004-بريم3 | PTX10004 هيكل احتياطي من 4 فتحات بسعة 57.6 تيرابايت في الثانية. يتضمن 2 REs ، 3 مصادر طاقة AC / HVDC أو DC ، 2 صواني مروحة ، 2 وحدات تحكم في علبة المروحة ، و 6 بطاقات بنية محول. |
PTX10004-بريم2 | PTX10004 هيكل زائد عن الحاجة من 4 فتحات. يتضمن 2 REs ، 3 مصادر طاقة AC / HVDC أو DC ، 2 صواني مروحة ، 2 وحدة تحكم في درج المروحة ، و 4 بطاقات بنية محول. |
PTX10004 القاعدة 3 | PTX10004 هيكل أساسي ذو 4 فتحات. يتضمن 1 مصدر طاقة RE أو 3 AC / HVDC أو DC ، و 2 صواني مروحة ، و 2 وحدة تحكم في درج المروحة ، و 3 بطاقات بنية محول. |
PTX10008 الوحدات المميزة والأساسية | |
PTX10008-بريم3 | PTX10008 هيكل احتياطي مكون من 8 فتحات بسرعة 115.2 تيرابايت في الثانية. يتضمن 2 REs و 6 مصادر طاقة و 2 صواني مروحة و 2 وحدة تحكم في درج المروحة و 6 بطاقات قماشية للتبديل. |
PTX10008-بريم2 | PTX10008 هيكل زائد عن الحاجة من 8 فتحات. يتضمن 2 REs، و6 مصادر طاقة AC/HVDC/DC، و2 صواني مروحة، و2 وحدة تحكم في درج المروحة، و4 بطاقات بنية تبديل |
PTX10008 القاعدة 3 | PTX10008 هيكل أساسي ذو 8 فتحات. يتضمن 1 مزودات طاقة RE، و6 AC/HVDC/DC، و2 صواني مروحة، و2 وحدة تحكم في درج المروحة، و3 بطاقات بنية تبديل |
PTX10008 PREM3 الصوت | PTX10008 هيكل من 8 فتحات ل LC سعة 14.4 طن ، بما في ذلك 1 RE تعمل بتقنية SONiC ، و6 مصادر طاقة AC / HVDC / DC ، ودرجي مروحة ، و2 وحدة تحكم في درج المروحة ، و 6 بطاقات بنية محول. |
PTX10008-PREM2-الصوت | PTX10008 هيكل من 8 فتحات ل LC سعة 14.4 طن ، بما في ذلك 1 RE يعمل بتقنية SONiC ، و6 مصادر طاقة AC / HVDC / DC ، و2 صواني مروحة ، و2 وحدة تحكم في درج المروحة ، و 4 بطاقات بنية محول. |
PTX10008 BASE3 - الصوت | PTX10008 هيكل من 8 فتحات ل LC سعة 14.4 طن ، بما في ذلك 1 RE يعمل بتقنية SONiC ، و 6 مصادر طاقة AC / HVDC / DC ، ودرجي مروحة ، و 2 وحدة تحكم في درج المروحة ، و 3 بطاقات بنية محول. |
PTX10016 الوحدات المميزة والأساسية | |
PTX10016-بريم3 | PTX10008 هيكل احتياطي من 16 فتحة سعة 230.4 تيرابايت في الثانية. يتضمن 2 REs و 10 مصادر طاقة و 2 صواني مروحة و 2 وحدة تحكم في درج المروحة و 6 بطاقات قماشية للتبديل. |
PTX10016-بريم2 | PTX10008 هيكل زائد عن الحاجة من 16 فتحة. يتضمن 2 REs ، و 10 AC / HVDC / DC وإمدادات طاقة ، و 2 صواني مروحة ، و 2 وحدة تحكم في علبة المروحة ، و 4 بطاقات قماشية للتبديل. |
PTX10016 القاعدة 3 | PTX10008 هيكل أساسي مكون من 16 فتحة. يتضمن 1 مصدر طاقة RE و 10 AC / HVDC / DC و 2 صواني مروحة و 2 وحدة تحكم في درج المروحة و 3 بطاقات قماشية للتبديل. |
PTX10000 محركات التوجيه | |
JNP10K-RE1-E-BB | PTX10000/JNP10000 RE X8 مع Junos Evolved ، 64G ، حزمة أساسية |
JNP10K-RE1-E-R | PTX10000/JNP10000 RE X8 مع Junos Evolved، 64G، زائدة عن الحاجة |
JNP10K-RE1-E | PTX10000 / JNP10000 RE X8 مع Junos Evolved |
JNP10K-RE1-S128-BB | JNP10000 RE مع SONiC ، الحزمة الأساسية |
JNP10K-RE1-E128-BB | PTX10000/JNP10000 RE X8 مع Junos Evolved ، 128G ، حزمة أساسية |
JNP10K-RE1-E128-R | PTX10000/JNP10000 RE X8 مع Junos Evolved ، 128G ، زائدة عن الحاجة |
JNP10K-RE1-E128 | PTX10000/JNP10000 RE X8 مع Junos Evolved ، 128 جيجا |
JNP10K-RE1-S128 | JNP10000 RE مع SONiC |
PTX10004 التبديل النسيج | |
JNP10004-SF3-BB | بطاقة بنية PTX10004/JNP10004 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC، الحزمة الأساسية |
JNP10004-SF3-R | بطاقة بنية PTX10004/JNP10004 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC ، زائدة عن الحاجة |
JNP10004-SF3 | بطاقة بنية PTX10004/JNP10004 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC |
PTX10008 التبديل النسيج | |
JNP10008-SF3-BB | بطاقة بنية PTX10008/JNP10008 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC، الحزمة الأساسية |
JNP10008-SF3-R | بطاقة بنية PTX10008/JNP10008 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC ، زائدة عن الحاجة |
JNP10008-SF3 | بطاقة بنية PTX10008/JNP10008 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC |
PTX10016 التبديل النسيج | |
JNP10016-SF3-BB | بطاقة بنية PTX10016/JNP10016 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC، الحزمة الأساسية |
JNP10016-SF3-R | بطاقة بنية PTX10016/JNP10016 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC، زائدة عن الحاجة |
JNP10016-SF3 | بطاقة بنية PTX10016/JNP10016 تدعم ما يصل إلى 14.4 تيرابايت في الثانية LC |
بطاقات خط PTX10000 Express4 | |
PTX10K-LC1201-36CD | بطاقة خط 36 × 400 جيجابت / 36 × 200 جيجابت / 36 × 100 جيجابت / 36 × 40 جيجابت إيثرنت [JNP10K-LC1201] |
PTX10K-LC1202-36MR | شبكة إيثرنت 4 × 400 جيجابت وشبكة إيثرنت بسرعة 32 × 100 جيجابت [JNP10K-LC1202] |
إس-بتاكس10ك-144ج-إيه1-3 | SW ، PTX10000 14.4T RTU Adv1 Lic ، لمدة 3 سنوات ، مع دعم SW |
إس-بتاكس10ك-144ج-إيه2-3 | SW ، PTX10000 14.4T RTU Adv2 Lic ، لمدة 3 سنوات ، مع دعم SW |
إس-بتاكس10ك-144ج-ص1-3 | SW ، PTX10000 14.4T RTU Prem1 Lic ، لمدة 3 سنوات ، مع دعم SW |
إس-بتاكس10ك-144ج-ص2-3 | SW ، PTX10000 14.4T RTU Prem2 Lic ، لمدة 3 سنوات ، مع دعم SW |
إس-بتاكس10ك-144ج-إيه1-5 | SW ، PTX10000 14.4T RTU Adv1 Lic ، لمدة 5 سنوات ، مع دعم SW |
إس-بتاكس10كي-144ج-إيه2-5 | SW ، PTX10000 14.4T RTU Adv2 Lic ، لمدة 5 سنوات ، مع دعم SW |
إس-بتاكس10ك-144ج-ص1-5 | SW ، PTX10000 14.4T RTU Prem1 Lic ، لمدة 5 سنوات ، مع دعم SW |
إس-بتاكس10كي-144ج-ص2-5 | SW ، PTX10000 14.4T RTU Prem2 Lic ، لمدة 5 سنوات ، مع دعم SW |
إس بي تي اكس 10 كيه - 144 سي - إيه 1 - ف | SW ، PTX10K ، 14.4T ، Adv1 ، بدون دعم SW ، دائم |
إس بي تي اكس 10 كيه - 144 سي - إيه 2 - ف | SW ، PTX10K ، 14.4T ، Adv2 ، بدون دعم SW ، دائم |
إس بي تي اكس 10 كيه - 144 سي - بي 1 - ف | SW ، PTX10K ، 14.4T ، Pre1 ، بدون دعم SW ، دائم |
إس بي تي اكس 10 كيه - 144 سي - بي 2 - ف | SW ، PTX10K ، 14.4T ، Pre2 ، بدون دعم SW ، دائم |
إس-بتاكس10ك-48ج-إيه1-3 | SW ، PTX10K ، 4.8T ، Advanced 1 ، مع دعم SW ، 3 سنوات |
إس-بتاكس10ك-48ج-إيه2-3 | SW ، PTX10K ، 4.8T ، Advanced 2 ، مع دعم SW ، 3 سنوات |
إس-بتاكس10ك-48ج-ص1-3 | SW ، PTX10K ، 4.8T ، Premium 1 ، مع دعم SW ، 3 سنوات |
إس-بتاكس10ك-48ج-ص2-3 | SW ، PTX10K ، 4.8T ، Premium 2 ، مع دعم SW ، 3 سنوات |
إس-بتاكس10ك-48ج-إيه1-5 | SW ، PTX10K ، 4.8T ، Advanced 1 ، مع دعم SW ، 5 سنوات |
إس-بتاكس10ك-48ج-إيه2-5 | SW ، PTX10K ، 4.8T ، Advanced 2 ، مع دعم SW ، 5 سنوات |
إس-بتاكس10ك-48ج-ص1-5 | SW ، PTX10K ، 4.8T ، Premium 1 ، مع دعم SW ، 5 سنوات |
إس-بتاكس10ك-48ج-ص2-5 | SW ، PTX10K ، 4.8T ، Premium 2 ، مع دعم SW ، 5 سنوات |
إس بي تي اكس 10 كيه - 48 سي - إيه 1 - ف | SW ، PTX10K ، 4.8T ، Adv1 ، بدون دعم SW ، دائم |
إس بي تي اكس 10 كيه - 48 سي - إيه 2 - ف | SW ، PTX10K ، 4.8T ، Adv2 ، بدون دعم SW ، دائم |
إس بي تي اكس 10 كيه - 48 سي - بي 1 - ف | SW ، PTX10K ، 4.8T ، Pre1 ، بدون دعم SW ، دائم |
إس بي تي اكس 10 كيه - 48 سي - بي 2 - ف | SW ، PTX10K ، 4.8T ، Pre2 ، بدون دعم SW ، دائم |
PTX10004 صينية المروحة ووحدة التحكم | |
JNP10004-FAN2-BB | مروحة JNP10004 ، Gen2 ، حزمة أساسية |
JNP10004-FAN2 | مروحة JNP10004 ، Gen2 |
JNP10004-FTC2-BB | وحدة التحكم في درج المروحة JNP10004 ، Gen2 ، حزمة القاعدة |
JNP10004-FTC2 | وحدة التحكم في درج المروحة JNP10004، Gen2 |
PTX10008 صينية المروحة ووحدة التحكم | |
JNP10008-FAN2-BB | مروحة JNP10008 ، Gen2 ، حزمة أساسية |
JNP10008-FAN2 | مروحة JNP10008 ، Gen2 |
JNP10008-FTC2-BB | وحدة تحكم في علبة المروحة JNP10008 ، Gen2 ، حزمة القاعدة |
JNP10008-FTC2 | وحدة تحكم في علبة المروحة JNP10008 ، Gen2 |
PTX10016 صينية المروحة ووحدة التحكم | |
JNP10016-FAN2-BB | مروحة JNP10016 ، Gen2 ، حزمة أساسية |
JNP10016-FAN2 | مروحة JNP10016 ، Gen2 |
JNP10016-FTC2-BB | وحدة تحكم في علبة المروحة JNP10016 ، Gen2 ، حزمة القاعدة |
JNP10016-FTC2 | وحدة التحكم في درج المروحة JNP10016، Gen2 |
PTX10000 كابلات الطاقة | |
CBL-PWR2-L6-30P | سلك الطاقة ، JNP10000 AC2 L6-30P |
CBL-PWR2-L6-30P-RA | سلك الطاقة ، JNP10000 AC2 RA L6-30P |
CBL-PWR2-330P6W | سلك الطاقة ، JNP10000 AC2 IEC309-330P6W |
CBL-PWR2-330P6W-RA | سلك الطاقة ، JNP10000 AC2 RA IEC309-330P6W |
CBL-PWR2-332P6W | سلك الطاقة ، JNP10000 AC2 IEC309-332P6W |
CBL-PWR2-332P6W-RA | سلك الطاقة ، JNP10000 AC2 RA IEC309-332P6W |
وحدات الطاقة PTX10000 | |
JNP10K-PWR-AC2-BB | JNP10000 5000 واط حزمة قاعدة إمدادات الطاقة AC / HVDC |
JNP10K-PWR-AC2-R | JNP10000 5000 واط مصدر طاقة AC / HVDC زائدة عن الحاجة |
JNP10K-PWR-AC2 | JNP10000 5000 واط مصدر طاقة AC / HVDC |
JNP10K-PWR-DC2-BB | JNP10000 حزمة قاعدة إمدادات الطاقة DC 5000 واط |
JNP10K-PWR-DC2-R | JNP10000 5000 واط تيار مستمر مصدر طاقة زائدة عن الحاجة |
JNP10K-PWR-DC2 | JNP10000 5000 واط تيار مستمر |
PTX10004 الألواح الأمامية | |
JNP10004-FRPNL-BB | PTX10004 / JNP10004 اللوحة الأمامية ، حزمة القاعدة |
JNP10004-FRNT-PNL | PTX10004 / JNP10004 اللوحة الأمامية |
JNP10004-FRPNL1-BB | PTX10004/JNP10004 اللوحة الأمامية مع مرشح*، حزمة القاعدة |
JNP10004-FRPNL1 | PTX10004/JNP10004 اللوحة الأمامية مع مرشح* |
JNP10004-FLTR | مرشح PTX10004/JNP10004 قابل للاستبدال* |
PTX10008 الألواح الأمامية | |
JNP10008-FRPNL-BB | PTX10008 / JNP10008 اللوحة الأمامية ، حزمة القاعدة |
JNP10008-FRNT-PNL | PTX10008 / JNP10008 اللوحة الأمامية |
JNP10008-FRPNL1-BB | PTX10008/JNP10008 اللوحة الأمامية مع فلتر*، حزمة أساسية |
JNP10008-FRPNL1 | PTX10008/JNP10008 اللوحة الأمامية مع الفلتر* |
JNP10008-FLTR | مرشح PTX10008/JNP10008 قابل للاستبدال* |
PTX10016 الألواح الأمامية | |
JNP10016-FRPNL-BB | PTX10016 / JNP10016 اللوحة الأمامية ، حزمة القاعدة |
JNP10016-FRNT-PNL | PTX10016 / JNP10016 اللوحة الأمامية |
JNP10016-FRPNL1-BB | PTX10016/JNP10016 اللوحة الأمامية مع مرشح*، حزمة أساسية |
JNP10016-FRPNL1 | PTX10016/JNP10016 اللوحة الأمامية مع فلتر* |
JNP10016-FLTR | مرشح PTX10016/JNP10016 قابل للاستبدال* |
