يتيح مخطط السحابة الموزعة الآلي الآمن من جونيبر لمقدمي الخدمات الاستجابة بسرعة لظروف السوق المتغيرة في عصر السحابة ، وتسريع تقديم الخدمات بمنتجات عالمية المستوى ومكونات معمارية مبتكرة. يعد الخط MX10000 من منصات التوجيه العالمية جزءا لا يتجزأ من هذا الحل. بفضل حجمه الهائل وكفاءته ، يعد خط MX10000 مثاليا للبيئات ذات المساحة والطاقة المحدودة. فهو يعيد تعريف اقتصاديات كل فتحة، مما يمكن العملاء من القيام بالمزيد بموارد أقل مع تبسيط تصميم الشبكة، وتقليل النفقات التشغيلية، وتمكين التسليم المربح لمجموعة واسعة من الخدمات التجارية والسكنية والمتنقلة والكابلات ومراكز البيانات والخدمات السحابية - كل ذلك مع دعم بنى الشبكات التقليدية والناشئة بسلاسة. يشترك هيكل MX10000 في مجموعة مشتركة من المكونات مع منتجات Juniper الأخرى. تتوفر بطاقات وبرامج خطوط مختلفة لتلبية تطبيقات التوجيه الأساسية المحددة وتوجيه الحواف والتبديل.

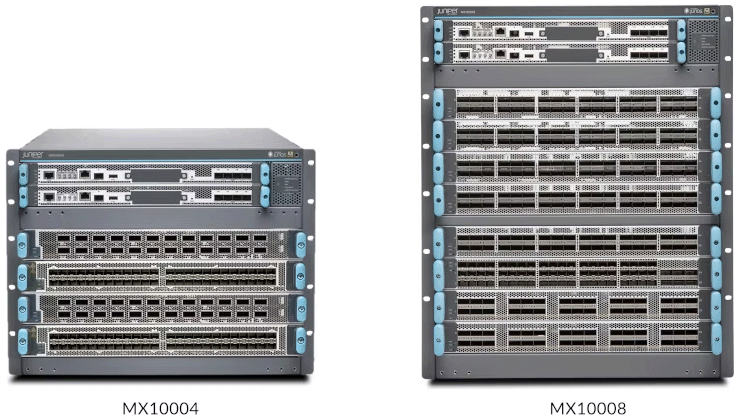

يشتمل خط Juniper Networks MX10000 من منصات التوجيه العالمية على 7 RU و 38.4 تيرابايت في الثانية MX10004 يدعم ما يصل إلى 9.6 تيرابايت في الثانية لكل فتحة و 13 RU ، 76.8 تيرابايت في الثانية MX10008 يدعم ما يصل إلى 9.6 تيرابايت في الثانية لكل فتحة. إنها توفر دعما كثيفا بسعة 1 جيجابت و10 جيجابت و25 جيجابت و40 جيجابت و50 جيجابت و100 جيجابت إيثرنت و400 جيجابت وجاهزة لشبكة إيثرنت بمعدل 800 جيجابت. يتيح ذلك لمقدمي الخدمات ومشغلي السحابة بناء أفضل الشبكات بثقة عبر مراكز البيانات وحافة الأعمال والأسواق السحابية. يشترك الخط MX10000 في مكونات الهيكل المشتركة مع موجهات نقل الحزم من سلسلة Juniper Networks PTX المكافئة ومحولات سلسلة QFX. باستخدام برامج وبطاقات خطوط محددة ، يمكن نشر الهيكل العالمي بنجاح كموجه أساسي أو جهاز توجيه IP Edge أو محول ، مما يقلل العبء على مشغلي الشبكات لتأهيل منصات متعددة.
بطاقات الخط
تعتمد بطاقات الخط الخاصة بخط MX10000 من الأنظمة الأساسية المعيارية على سيليكون Juniper Trio 6 المخصص القابل للتطوير بدرجة كبيرة ، مما يجعله جهاز التوجيه الرائد في الصناعة لتطبيقات حافة مركز البيانات ، والأساسية ، والتناظر ، والتجميع. تدعم كل فتحة على MX10004 و MX10008 9.6 تيرابايت في الثانية ، بينما تدعم بطاقات الخط واجهات 1 جيجابت و 10 جيجابت و 25 جيجابت و 40 جيجابت و 50 جيجابت و 100 جيجابت و 400 جيجابت إيثرنت.
يوفر التصميم المعياري لأجهزة التوجيه MX10004 و MX10008 حماية للاستثمار من خلال السماح بالترقيات المستقبلية. تستفيد بطاقة الخط LC480 من رقائق Trio 4 لتحقيق إنتاجية إجمالية تبلغ 480 جيجابت في الثانية. تستفيد بطاقة الخط LC9600 من رقائق Trio 6 لتحقيق إنتاجية إجمالية تبلغ 9.6 تيرابايت في الثانية.
توفر PFEs قائمة انتظار الدخول مع تحسين دفق الاسترجاع لتجنب قراءة وكتابة ذيول الحزم عند إرسال الحزم إلى دفق الاسترجاع واستلامها مرة أخرى. توفر بطاقات الخط أيضا دعم التشغيل والإدارة والصيانة (OAM) مع عدادات OAM لشبكة إيثرنت لكل منفذ ، بالإضافة إلى ذاكرة الحزمة ، والتي تستخدم تقنية Hybrid Memory Cube DRAM لتقليل استخدام الطاقة وزيادة السرعة وتحسين كثافة النظام.
معالج محرك التوجيه
يتميز MX10004 و MX10008 RE بمعالج Intel 10 نواة بسرعة 2.2 جيجاهرتز مع ذاكرة 64/128 جيجابايت وتخزين محرك أقراص Solidstate (SSD) سعة 2×200 جيجابايت.
قوة
يحتوي MX10004 على ثلاث فتحات لإمداد الطاقة ويحتوي MX10008 على ست فتحات لإمداد الطاقة لتوفير المرونة الكاملة للتزويد والتكرار.
يقبل الجيل الأول من مصادر طاقة التيار المتردد على MX10008 إدخال تيار متردد من 200 إلى 240 فولت ، مما يوفر 2700 واط من الطاقة للهيكل. تقبل مصادر طاقة التيار المستمر مدخلات التيار المباشر (VDC) من -40 إلى -72 فولت ، مما يوفر 2500 واط من الطاقة للهيكل. يحتوي كل مصدر طاقة تيار متردد وتيار مستمر على مدخلين لتكرار التغذية.
يوفر الجيل الثاني من مصادر طاقة التيار المتردد / التيار المستمر على MX10004 و MX10008 ما يصل إلى 5500 وات لكل وحدة للهيكل ، مما يتيح 400 جيجابت كثافة مع إعدادات اختيارية للطاقة المنخفضة. لمزيد من المعلومات حول إمدادات الطاقة MX10000
تبريد
يدعم الخط MX10000 من الهيكل المعياري التبريد من الأمام إلى الخلف مع سحب الهواء من خلال الثقوب الموجودة على الطاقة المتجددة وبطاقات الخط في مقدمة المنصة ، بينما يخرج الهواء الساخن من الجزء الخلفي من الهيكل. يمكن الوصول إلى صواني المروحة المعيارية من الجزء الخلفي من الهيكل.
إدارة الهيكل
يوفر الخط المعياري MX10000 إدارة قوية لهيكل نظام التشغيل Junos OS تسمح بالمراقبة البيئية والتحكم في الوحدة القابلة للاستبدال الميداني (FRU). توفر إدارة الهيكل تحولا أساسيا أسرع ، وميزانية محسنة للطاقة مع إدارة طاقة معيارية ، وتقليل استهلاك الطاقة للأنظمة المأهولة جزئيا ، والتحكم الدقيق في تشغيل FRU ، وتبريد أحادي المنطقة مع تحكم أفضل في سرعة المروحة لتقليل الضوضاء ، وتسوية وحدة المعالجة المركزية أثناء فترات المراقبة.
إدارة مبسطة
يعمل الخط المعياري MX10000 على تبسيط الإدارة بناء على أناقة وبساطة نظام التشغيل Junos. يمكن لتطبيقات الإدارة تلقي بيانات القياس عن بعد المتدفقة لتوفير تحليلات بروتوكول قوية لبيئة SDN. يدعم نظام التشغيل Junos أيضا OpenConfig ، وهو اليوم نموذج بيانات قائم على YANG يدعم مجموعة متنوعة من حالات استخدام المشغل.
الجدول 1. مواصفات MX10004 و MX10008
رقم المنتج | وصف |
سعة النظام | MX10004: 38.4 تيرابايت في الثانيةMX10008: 76.8 تيرابايت في الثانية |
تبديل سعة البنية لكل فتحة | MX10004/MX10008: 9.6 تيرابايت (24 × 400 جيجابت) |
DPCs و/أو MPCs لكل هيكل | MX10004: 4 (MPCs فقط)MX10008: 8 (MPCs فقط) |
الوحدات منخفضة ومتوسطة الحجم والطاقة المتجددة لكل هيكل | غير متاح |
الهيكل لكل حامل | MX10004: 6MX10008: 3 |
الأبعاد (العرض × الارتفاع × العمق) | MX10004: 17.4 × 12.2 × 32 بوصة (44.2 × 33 × 81.28 سم) ؛ 42.2 بوصة (107.7 سم) بعمق مع باب EMI ؛ 7 |
الحد الأقصى للوزن | MX10004: 272 رطلا (123.38 كجم) باستثناء بطاقات الخط أو 398.3 رطلا (180.67 كجم) مع 4 بطاقات خطMX10008: 330 رطلا (149.69 كجم) باستثناء بطاقات الخط أو 582.6 رطلا (264.26 كجم) مع بطاقات 8 خطوط |
تصاعد | 4-تصاعد الرف |
خيارات الطاقة | 200-240 فولت من التيار المتردد / 50-60 هرتز أو -48 فولت تيار مستمر عند 60 أمبير |
درجة حرارة التشغيل | 32 درجة إلى 115 درجة فهرنهايت (0 إلى 46 درجة مئوية) عند مستوى سطح البحر |
رطوبة | (قيد التشغيل) من 5 إلى 90 بالمائة دون تكاثف |
ارتفاع | حتى 6000 قدم |
الجدول 1. معلومات الطلب MX10004 و MX10008
رقم المنتج | وصف |
MX10004 الوحدة الأساسية | |
MX10004 القاعدة | MX10004 هيكل من 4 فتحات [JNP10004]. يتضمن 1 RE ، و 2 من مصادر الطاقة ، و 2 صواني مروحة ، و 2 وحدة تحكم في درج المروحة ، و 5 بطاقات Switch Fabric. |
MX10004 بريميوم | MX10004 هيكل احتياطي مكون من 4 فتحات [JNP10004]. يتضمن 2 REs و 3 مصادر طاقة و 2 صواني مروحة و 2 وحدة تحكم في درج المروحة و 6 بطاقات Switch Fabric. |
MX10008 الوحدة الأساسية | |
MX10008 قاعدة | MX10008 هيكل من 8 فتحات [JNP10008]. يتضمن 1 RE و 3 مصادر طاقة و 2 صواني مروحة و 2 وحدة تحكم في درج المروحة و 5 بطاقات Switch Fabric. |
MX10008 بريميوم | MX10008 هيكل احتياطي مكون من 8 فتحات [JNP10008]. يتضمن 2 REs و 6 مصادر طاقة و 2 صواني مروحة و 2 وحدة تحكم في درج المروحة و 6 بطاقات Switch Fabric. |
MX10000 محركات التوجيه ولوحات التحكم | |
JNP10K-RE1-BB | MX10000/JNP10000 REx10 ، الحزمة الأساسية |
JNP10K-RE1-R | MX10000/JNP10000 REx10، زائدة عن الحاجة |
JNP10K-RE1 | MX10000 / JNP10000 REx10 |
JNP10K-RE1-LT-BB | MX10000/JNP10000 REx10، إصدار تشفير محدود، حزمة أساسية |
JNP10K-RE1-LT-R | MX10000 / JNP10000 REx10 ، إصدار تشفير محدود ، زائدة عن الحاجة |
JNP10K-RE1-LT | MX10000 / JNP10000 REx10 ، إصدار تشفير محدود |
JNP10K-RE1-128-BB | MX10000/JNP10000 REx10 ، ذاكرة 128 جيجابايت ، حزمة أساسية |
JNP10K-RE1-128-R | MX10000/JNP10000 REx10، ذاكرة 128 جيجابايت، زائدة عن الحاجة |
JNP10K-RE1-128 | MX10000/JNP10000 REx10، ذاكرة 128 جيجابايت |
MX10004 التبديل النسيج | |
JNP10004-SF2-BB | بطاقة MX10004 / JNP10004 Switch Fabric2 ، حزمة أساسية |
JNP10004-SF2-R | بطاقة MX10004/JNP10004 Switch Fabric2، زائدة عن الحاجة |
JNP10004-SF2 | بطاقة MX10004 / JNP10004 Switch Fabric2 |
MX10008 التبديل النسيج | |
JNP10008-SF-BB | بطاقة MX10008 / JNP10008 Switch Fabric ، الحزمة الأساسية |
JNP10008-SF-R | MX10008 / JNP10008 بطاقة التبديل النسيجية ، زائدة عن الحاجة |
JNP10008-SF | MX10008 / JNP10008 بطاقة التبديل النسيج |
JNP10008-SF2-BB | بطاقة MX10008/JNP10008 Switch Fabric2 ، الحزمة الأساسية |
JNP10008-SF2-R | بطاقة MX10008/JNP10008 Switch Fabric2، زائدة عن الحاجة |
JNP10008-SF2 | بطاقة MX10008 / JNP10008 Switch Fabric2 |
MX10004 صينية المروحة ووحدة التحكم | |
JNP10004-FAN2-BB | درج مروحة MX10004/JNP10004 ، الجيل الثاني ، حزمة القاعدة |
JNP10004-FAN2 | صينية مروحة MX10004/JNP10004 ، الجيل الثاني |
JNP10004-FTC2-BB | وحدة تحكم MX10004/JNP10004 fan2، الحزمة الأساسية |
JNP10004-FTC2 | وحدة تحكم MX10004 / JNP10004 مروحة 2 |
MX10008 صينية المروحة ووحدة التحكم | |
JNP10008-مروحة-BB | مروحة MX10008 / JNP10008 ، حزمة قاعدة |
JNP10008-FAN2-BB | مروحة MX10008/JNP10008 2، الحزمة الأساسية |
JNP10008-فان | مروحة MX10008 / JNP10008 |
JNP10008-FAN2 | صينية مروحة MX10008/JNP10008، الجيل الثاني |
JNP10008-FANCTRL-BB | وحدة تحكم صينية المروحة MX10008/JNP10008 ، حزمة القاعدة |
JNP10008-FTC2-BB | وحدة تحكم MX10008/JNP10008 fan2 ، حزمة أساسية |
JNP10008-مروحة-CTRL | وحدة تحكم صينية المروحة MX10008 / JNP10008 |
JNP10008-FTC2 | وحدة تحكم MX10008 / JNP10008 fan2 |
وحدات الطاقة MX10000 | |
JNP10K-PWR-AC-BB | مصدر طاقة تيار متردد MX10000/JNP10000 2700 واط، حزمة أساسية |
JNP10K-PWR-AC-R | مصدر طاقة تيار متردد MX10000/JNP10000 بقدرة 2700 واط، زائد عن الحاجة |
JNP10K-PWR-AM | مصدر طاقة تيار متردد MX10000/JNP10000 2700 واط |
JNP10K-PWR-DC-BB | MX10000 / JNP10000 2500 واط من التيار المستمر ، حزمة القاعدة |
JNP10K-PWR-DC2-BB | مصدر طاقة MX10000/JNP10000 5500 واط تيار مستمر، الإصدار 2، الحزمة الأساسية |
JNP10K-PWR-DC-R | MX10000/JNP10000 2500 واط تيار مستمر مزود طاقة ، زائد عن الحاجة |
JNP10K-PWR-DC | MX10000 / JNP10000 2500 واط تيار مستمر |
JNP10K-PWR-AC2 | MX10000 / JNP10000 5500 واط تيار متردد / HVDC مصدر طاقة |
JNP10K-PWR-AC2-BB | MX10000/JNP10000 5500 واط تيار متردد / HVDC مزود الطاقة ، الحزمة الأساسية |
JNP10K-PWR-AC2-R | مصدر طاقة MX10000/JNP10000 5500 واط تيار متردد / HVDC ، زائد عن الحاجة |
JNP10K-PWR-DC2 | MX10000 / JNP10000 5500 واط تيار مستمر |
JNP10K-PWR-DC2-R | مصدر طاقة MX10000/JNP10000 5500 واط تيار مستمر، زائد عن الحاجة |
MX10004 الألواح الأمامية | |
JNP10004-FRPNL-BB | MX10004 / JNP10004 اللوحة الأمامية ، حزمة القاعدة |
JNP10004-FRNT-PNL | MX10004 / JNP10004 اللوحة الأمامية |
JNP10004-FRPNL1-BB | لوحة أمامية MX10004 / JNP10004 مع مرشح ، حزمة قاعدة |
JNP10004-FRPNL1 | MX10004 / JNP10004 لوحة أمامية مع مرشح |
MX10008 الألواح الأمامية | |
JNP10008-FRPNL-BB | MX10008 / JNP10008 اللوحة الأمامية ، حزمة القاعدة |
JNP10008-FRNT-PNL | MX10008 / JNP10008 اللوحة الأمامية |
JNP10008-FRPNL1-BB | لوحة أمامية MX10008 / JNP10008 مع مرشح ، حزمة قاعدة |
JNP10008-FRPNL1 | لوحة أمامية MX10008 / JNP10008 مع مرشح |
