موجهات خدمات التجميع من السلسلة ASR 900 من Cisco عبارة عن منصات تجميع معيارية كاملة الميزات. وهي مصممة لتقديم خدمات متقاربة للهاتف المحمول والسكني والأعمال بشكل فعال من حيث التكلفة. يمكنك الحصول على التكرار والعمق الضحل واستهلاك الطاقة المنخفض ونطاق الخدمة العالي في أجهزة التوجيه المليئة بالميزات المفيدة والمحسنة لتطبيقات التجميع الصغيرة ونقطة التواجد (POP) عن بعد.

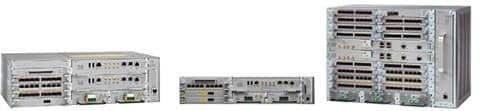

يوفر موجه Cisco ASR 902 وموجه Cisco ASR 903 وموجه Cisco ASR 907/914 مجموعة ميزات شاملة وقابلة للتطوير، تدعم خدمات VPN من الطبقة 2 (L2VPN) وخدمات VPN من الطبقة 3 (L3VPN) في تصميمات مدمجة.
تجميع النطاق العريض
يدعم الموجه المعياري Cisco ASR 900 Series تجميع النطاق العريض لتقديم خدمات "أي تشغيل" (الصوت والفيديو والبيانات والتنقل). تم تصميم سلسلة ASR 900 لدعم آلاف المشتركين ، وتتضمن ميزات جودة الخدمة (QoS) التي تسمح للموجهات بالتوسع إلى عدد كبير من قوائم الانتظار لكل جهاز. إلى جانب خوارزمية جودة الخدمة الهرمية ثلاثية المستويات والدقيقة للغاية ، يمكن أن يؤدي عدد كبير من قوائم الانتظار إلى تجربة مستخدم النطاق العريض محسنة بشكل كبير. يدعم جهاز التوجيه من الطبقة 2 والطبقة 3 كامل الميزات مجموعة متنوعة من تطبيقات النطاق العريض ، بما في ذلك IPTV والفيديو عند الطلب (VoD) ، مما يعزز ويوسع بنية شبكة Cisco Evolved القابلة للبرمجة.
التجميع المسبق لتطبيقات الهاتف المحمول
يمكن لجهاز التوجيه ASR 900 Series ، الذي تم نشره كنظام أساسي للتجميع المسبق للتوصيل المتنقل ، تجميع مواقع الخلايا واستخدام تبديل الملصقات متعدد البروتوكولات (MPLS) كوسيلة نقل لحركة مرور التوصيل لشبكة الوصول اللاسلكي (RAN). كما يوفر خدمات التوقيت المطلوبة في شبكات الوصول المتقاربة اليوم من خلال تقديم دعم متكامل لواجهات إمداد توقيت البناء المتكامل (BITS) ، 10 ميجاهرتز ، 1 نبضة في الثانية (1PPS) ، ووقت اليوم (TOD). يدعم الموجه أيضا Synchronous Ethernet (SyncE) و IEEE-1588 ، ويمكن أن يكون مصدرا لتسجيل ساعة الشبكة لمضاعفة تقسيم الوقت (TDM) ، والتسلسل الهرمي الرقمي المتزامن (SDH) ، والشبكة الضوئية المتزامنة (SONET) ، والإيثرنت المتزامن (SyncE) ، وواجهات نظام تحديد المواقع العالمي (GPS). بالإضافة إلى ذلك ، يمكن نشر جهاز التوجيه ASR 900 Series في بيئات صغيرة ووعرة ، نظرا لعمقه الضحل وتأهيله لنطاقات درجات الحرارة الممتدة.
تجميع Metro Ethernet
تم تصميم الموجه ASR 900 Series لتلبية متطلبات موفر الخدمة لتجميع Carrier Ethernet. تم تحسينه للمكاتب المركزية البعيدة ومواقع التجميع الأصغر حيث تكون هناك حاجة إلى منصة تجميع كاملة الميزات ومعيارية وصغيرة الحجم وزائدة عن الحاجة بالكامل. يوفر جهاز التوجيه هذا مرونة في الخدمة ويقدم.
الجدول 1. مواصفات نظام الموجه Cisco ASR 900 Series
وصف | موجه Cisco ASR 902 | موجه Cisco ASR 903 | موجه Cisco ASR 907 |
المواصفات المادية1 | الارتفاع: 3.56 بوصة. (90.424 ملم) - 2RU العرض: 17.44 بوصة. (443 ملم) العمق: 9.22 بوصة. (234.2 ملم) ثقل: ● 24.04 رطل (10.9 كجم) مع RSP واحد ، واثنين من مصادر طاقة التيار المستمر ، ومحملة بمجموعة نموذجية من بطاقات وحدة الواجهة ● 9.48 رطل (4.3 كجم) للهيكل الفارغ ● 30 رطل وزن الشحنة | الارتفاع: 5.22 بوصة. (132.6 ملم) - 3RU العرض: 17.44 بوصة. (443 ملم) العمق: 9.22 بوصة. (234.2 ملم) ثقل: ● 34.17 رطلا (15.5 كجم) مع اثنين من RSPs ، واثنين من مصادر الطاقة DC ، ومحملة بمجموعة نموذجية من بطاقات وحدة الواجهة ● 11.2 رطل (5.1 كجم) لهيكل فارغ ● 38 رطل وزن الشحنة | الارتفاع: 12.22 بوصة. (310.38 مم) - 7RU العرض: 17.44 بوصة. (443 ملم) العمق: 9.22 بوصة. (234.2 ملم) ثقل: ● 69.32 رطلا (31.4 كجم) مع اثنين من RSPs ، واثنين من إمدادات الطاقة DC ، ومحملة بمجموعة نموذجية من بطاقات وحدة الواجهة ● 34.9 رطل (15.9 كجم) للهيكل الفارغ ● 58 رطل وزن الشحنة |
حوامل الرف | طقم تركيب رف ETSI 19 بوصة. طقم تثبيت الرف 23 بوصة. طقم تثبيت الرف | ||
مصادر الطاقة | 2 فتحات لإمداد الطاقة | 2 فتحات لإمداد الطاقة | 3 فتحات لإمداد الطاقة2 ، 3 |
وحدات الواجهة النمطية | 4 فتحات وحدة واجهة | 6 فتحات لوحدة الواجهة | 16 فتحة وحدة واجهة |
معالجات تبديل التوجيه | 1 فتحة RSP | 2 فتحات RSP | 2 فتحات RSP |
صينية المروحة | 1 صينية مروحة مع تكرار المروحة 2 إنذارات إدخال التلامس الجاف على درج المروحة | 1 صينية مروحة مع تكرار المروحة 4 إنذارات إدخال تلامس جاف على درج المروحة | |
تدفق الهواء | تدفق الهواء من جانب إلى آخر. مدخل على الجانب الأيمن ، مخرج على الجانب الأيسر عند النظر من الأمام | ||
مصادر الطاقة | ما يصل إلى 2 من مصادر الطاقة (تيار متردد أو تيار مستمر) تعمل الوحدات النمطية في وضع مشاركة الحمل يمكن أن يعمل النظام على مصدر طاقة واحد ويدعم خلط مصدر طاقة تيار متردد واحد ومصدر طاقة تيار مستمر واحد في هيكل واحد. | ما يصل إلى 3 مصادر طاقة (تيار متردد أو تيار مستمر) تعمل الوحدات النمطية في وضع مشاركة الحمل يمكن أن يعمل النظام على مصدر طاقة واحد ويدعم خلط مصادر طاقة التيار المتردد والتيار المستمر في هيكل واحد. | |
الهيكل MTBF عند درجة حرارة تشغيل 40 درجة مئوية | 900,000 ساعة | 900,000 ساعة | 1,585,000 ساعة |
صينية المروحة MTBF عند درجة حرارة تشغيل 40 درجة مئوية | 600,000 ساعة | 600,000 ساعة | 1,329,000 ساعة |
الجدول 1. موجهات Cisco ASR 900 Series طلب المعلومات
رقم الجزء | وصف |
مكونات نظام ASR 902 | |
أس آر -902 | هيكل جهاز التوجيه ASR 902 |
ASR-902 = | ASR 902 هيكل الراوتر ، قطع الغيار |
A902-FAN-E | صينية مروحة محسنة ASR 902 مع فتحة مرشح FAN |
A902-FAN-E = | ASR 902 صينية مروحة محسنة مع فتحة مرشح مروحة ، احتياطي |
A902-FAN-F | ASR 902 مرشح صينية المروحة |
A902-FAN-F = | ASR 902 مرشح صينية المروحة ، قطع الغيار |
A902-FAN-F-B= | ASR 902 لوحة فارغة لمرشح صينية المروحة ، قطع الغيار |
A902-قوس الكابينة = | ASR 902 قوس دليل الكابلات ، قطع الغيار |
A902-RCKMNT-ETSI = | خيار تركيب حامل ETSI ل Cisco ASR 902 ، احتياطي |
A902-RCKMNT-19IN = | خيار تركيب حامل EIA 19in ل Cisco ASR 902 ، احتياطي |
مكونات نظام ASR 903 | |
أ إس آر-903 | هيكل جهاز التوجيه ASR 903 |
ASR-903 = | ASR 903 هيكل الراوتر ، قطع الغيار |
A903-FAN | صينية مروحة ASR 903 |
A903-FAN= | صينية مروحة ASR 903 ، قطع غيار |
A903-FAN-E | صينية مروحة محسنة ASR 903 مع فتحة مرشح مروحة |
A903-FAN-E = | ASR 903 صينية مروحة محسنة مع فتحة مرشح مروحة ، احتياطي |
A903-FAN-F | ASR 903 مرشح صينية المروحة |
A903-FAN-F = | ASR 903 فلتر صينية المروحة ، قطع الغيار |
A903-FAN-F-B = | ASR 903 لوحة فارغة لمرشح صينية المروحة ، قطع الغيار |
A903-RCKMNT-ETSI = | خيار تركيب حامل ETSI ل Cisco ASR 903 ، احتياطي |
A903-RCKMNT-19IN= | خيار تركيب حامل EIA 19in ل Cisco ASR 903 ، قطع الغيار |
A903-دليل الكابينة = | ASR 903 قوس دليل الكابلات ، قطع الغيار |
A903-قوس الكابينة = | خيار قوس دليل الكابلات ASR 903 ، قطع الغيار |
مكونات نظام ASR 907 | |
أ إس آر-907 | هيكل جهاز التوجيه ASR 907 |
ASR-907 = | ASR 907 هيكل الراوتر ، قطع الغيار |
A907-FAN-E | صينية مروحة محسنة ASR 907 مع فتحة مرشح FAN |
A907-FAN-E = | ASR 907 صينية مروحة محسنة مع فتحة مرشح مروحة ، احتياطي |
A907-FAN-F = | ASR 907 فلتر صينية المروحة ، قطع الغيار |
A907-FAN-F-B = | ASR 907 لوحة فارغة لمرشح صينية المروحة ، قطع الغيار |
A907-RCKMNT-ETSI = | خيار تركيب حامل ETSI ل Cisco ASR 907 ، احتياطي |
A907-RCKMNT-19IN = | خيار تركيب حامل EIA 19in ل Cisco ASR 907 ، احتياطي |
A907-قوس الكابينة = | ASR 907 قوس دليل الكابلات ، قطع الغيار |
ASR 900 المعدات المشتركة | |
أ 900 - PWR550 - أ | ASR 900 550W التيار المتردد التيار المتردد |
A900-PWR550-A = | ASR 900 550W AC التيار المتردد ، قطع الغيار |
أ 900 - PAR550 - دي أ | مزود طاقة ASR 900 550W DC مع موصل طاقة محسن |
A900-PWR550-D-E = | ASR 900 550W DC مزود الطاقة مع موصل طاقة محسن ، قطع غيار |
A900-PWR1200-A | ASR 900 1200W التيار المتردد التيار المتردد |
A900-PWR1200-A = | ASR 900 1200W AC التيار المتردد ، قطع الغيار |
أ 900-PWR1200-د | ASR 900 1200W DC التيار الكهربائي |
أ900-PWR1200-د = | ASR 900 1200W DC التيار الكهربائي ، قطع الغيار |
A900-PWR-فارغة = | ASR 900 غطاء فارغ لإمدادات الطاقة ، قطع غيار |
A900-RSPA-فارغة = | ASR 900 معالج تبديل المسار من النوع A غطاء فارغ ، قطع غيار |
A9XX-RSPB-فارغة = | ASR 900 معالج تبديل المسار من النوع B غطاء فارغ ، قطع غيار |
A900-IMA-فارغة = | ASR 900 وحدة واجهة من النوع - غطاء فارغ ، قطع غيار |
A900-IMA-BLNK-DEF= | ASR 900 وحدة واجهة من النوع A غطاء فارغ مع عاكس ، قطع غيار |
