موجه خدمات التجميع من سلسلة Cisco ASR 920 عبارة عن نظام أساسي للوصول المتقارب كامل الميزات مصمم لتقديم خدمات الخطوط السلكية واللاسلكية بفعالية من حيث التكلفة. تم تحسين أجهزة التوجيه هذه ذات الإنتاجية العالية وذات عامل الشكل الصغير ومنخفضة استهلاك الطاقة لعمليات التوصيل المتنقلة وتطبيقات الأعمال. توفر أجهزة توجيه ASR 920 مجموعة ميزات شاملة وقابلة للتطوير ، تدعم كلا من خدمات Layer 2 VPN (L2VPN) و Layer 3 VPN (L3VPN) في حزمة مضغوطة. كما أنها تسمح لموفري الخدمة بنشر خدمات VPN المستندة إلى تحويل التسمية متعددة البروتوكولات (MPLS) من داخل طبقة الوصول.
يوفر جهاز التوجيه من سلسلة ASR 920 ميزات Carrier Ethernet الرئيسية التي تبسط تشغيل الشبكة. يمكنك استخدامها للخدمات المتميزة مع اتفاقيات مستوى الخدمة المحسنة (SLA). ويدعم نموذج تنشيط الخدمة الاختياري النمو التدريجي ويجعل هذه الراوتر مرنة وفعالة من حيث التكلفة.

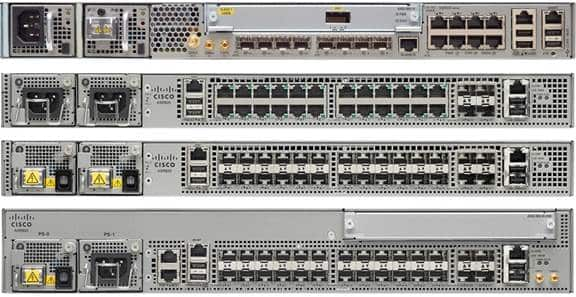

يوفر جهاز التوجيه من سلسلة ASR 920 نماذج متعددة بكثافات وواجهات منافذ مختلفة:
ASR 920 (رقم الجزء: ASR-920-12SZ-IM)
ASR 920 (رقم الجزء: ASR-920-24TZ-M)
ASR 920 (رقم الجزء: ASR-920-24SZ-M)
ASR 920 (رقم الجزء: ASR-920-24SZ-IM)
الجدول 1. مواصفات نماذج Cisco ASR 920 Series عالية الكثافة
وصف | موجه Cisco ASR 920 |
المواصفات المادية1 (الارتفاع × العرض × العمق) | ASR-920-12SZ-IM / ASR-920-12SZ-IM-CC: 1.73 × 17.5 × 11.28 بوصة. (44 × 444.5 × 286.54 مم) ، 1RU ASR-920-24SZ-M: 1.72 × 17.5 × 10 بوصة. (43.7 × 444.5 × 255 مم) ، 1RU ASR-920-24TZ-M: 1.72 × 17.5 × 10 بوصة. (43.7 × 444.5 × 255 مم) ، 1RU ASR-920-24SZ-IM: 2.6 × 17.5 × 10.6 بوصة. (66 × 444.5 × 270 مم)، 1.5RU (مع المراسلة الفورية) |
ثقل | ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC: 9.25 أرطال (4.2 كجم) - هيكل فارغ ASR-920-24TZ-M: 8.3 أرطال (3.8 كجم) - هيكل فارغ ASR-920-24SZ-M: 8.5 أرطال (3.9 كجم) - هيكل فارغ ASR-920-24SZ-IM: 10.3 أرطال (4.7 كجم) - هيكل فارغ ASR-920-12SZ-IM: 13.44 رطلا (6.1 كجم) مع بطاقتي AC PSU وبطاقة IM ASR-920-24TZ-M: 10.5 أرطال (4.8 كجم) مع اثنين من وحدات التيار المتردد PSU ASR-920-24SZ-M: 10.5 أرطال (4.8 كجم) مع اثنين من وحدات التيار المتردد PSU ASR-920-24SZ-IM: 14.1 رطلا (6.4 كجم) مع بطاقتي AC PSU وبطاقة IM |
حوامل الرف | طقم تثبيت الرف ETSI 19 بوصة. طقم تثبيت الرف 23 بوصة. طقم تثبيت الرف |
تدفق الهواء | تدفق الهواء من الأمام إلى الخلف (ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC ، ASR-920-24TZ-M ، ASR-920-24SZ-M) تدفق الهواء من الأمام إلى الخلف ومن جانب إلى خلف (ASR-920-24SZ-IM) |
مصادر الطاقة | 2 مزودات طاقة (تيار متردد أو تيار مستمر) |
متوسط الوقت بين حالات الفشل (MTBF) (ساعات) | ASR-920-12SZ-IM / ASR-920-12SZ-IM-CC: 407,230 ASR-920-24TZ-M: 582,610 ASR-920-24SZ-M: 546,260 ASR-920-24SZ-IM: 471,530 A920-PWR400-A: 356,809 A920-PWR400-D: 331,879 ASR-920-صينية المروحة: 2,811,680 ASR-920-FAN-F: 2,581,770 ASR-920-FAN-M: 2,681,720 ASR-920-PWR-A: 1,598,000 ASR-920-PWR-D: 1،129،417 |
الجدول 2. مواصفات الطاقة
وصف | موجه Cisco ASR 920 |
استهلاك الطاقة | ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC: 150 واط كحد أقصى، بشكل نموذجي: 130 وات (بدون PoE) ASR-920-24TZ-M: 130 واط كحد أقصى ، نموذجي: 100 واط ASR-920-24SZ-M: 145 واط كحد أقصى ، نموذجي: 110 وات ASR-920-24SZ-IM: 180 واط كحد أقصى ، بشكل نموذجي: 130 وات |
جهد إدخال التيار المتردد والتردد | نطاق الجهد: 85 فولت تيار متردد إلى 264 فولت تيار متردد ، اسمي 100 فولت تيار متردد إلى 240 فولت تيار متردد نطاق التردد: 47 إلى 63 هرتز ، اسمي من 50 إلى 60 هرتز |
جهد إدخال التيار المستمر | نطاق الجهد: -18 إلى -32 فولت تيار مستمر أو -36 إلى -72 فولت تيار مستمر ، اسمي: -24 فولت تيار مستمر / -48 فولت تيار مستمر نطاق الجهد (ASR-920-12SZ-IM / ASR-920-12SZ-IM-CC): -18 فولت تيار مستمر إلى -32 فولت تيار مستمر أو -40 فولت تيار مستمر إلى -72 فولت تيار مستمر اسمي -24 فولت تيار مستمر / -48 فولت تيار مستمر / -60 فولت تيار مستمر |
الجدول 3. المواصفات البيئية
وصف | موجه Cisco ASR 920 |
بيئة التشغيل والارتفاع1 | -40 إلى 70 درجة مئوية ، حتى 1,000 قدم (300 متر) -40 إلى 65 درجة مئوية ، حتى 6,000 قدم (1800 م) -40 إلى 55 درجة مئوية ، حتى 13,000 قدم (4000 م) |
الرطوبة النسبية | من 5 إلى 95 بالمائة، دون تكاثف |
الضوضاء الصوتية2 | الحد الأقصى لتشغيل ذروة الضوضاء الصوتية 55 ديسيبل (59 ديسيبل ل ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC) مستوى ضغط الصوت، وضع المتفرج للمنتجات المثبتة على حامل عند تشغيل 20 درجة مئوية كما تم قياسه وفقا لمعيار اختبار قياس الضوضاء ISO 7779 NAIS. |
تشغيل ذروة الضوضاء الصوتية متوافق مع معايير بناء معدات الشبكة (NEBS) GR-63-Core Issue 3 مستوى طاقة الصوت البالغ 78 ديسيبل عند تشغيل 27 درجة مئوية كما تم قياسه بواسطة معيار اختبار قياس الضوضاء ANSI S12.10 / ISO 7779 NAIS. | |
بيئة التخزين | درجة الحرارة: -40 إلى 70 درجة مئوية الارتفاع: 15,000 قدم (4570 م) |
الزلزاليه | المنطقة 4 |
الجدول 1. معلومات طلب نماذج الكثافة العالية من سلسلة Cisco ASR 920
رقم الجزء | وصف |
ASR-920-12SZ-IM | سلسلة ASR920 من Cisco - 12GE و 4-10GE ، فتحة IM واحدة |
ASR-920-12SZ-IM-CC | مطلي مطابق ASR920 من Cisco - 12GE و 4-10GE ، 1 فتحة IM |
ASR-920-24SZ-م | سلسلة Cisco ASR920 - ألياف 24GE و 4-10GE - PSU المعيارية |
ASR-920-24SZ-IM | سلسلة ASR920 من Cisco - 24GE و 4-10GE - وحدة تزويد الطاقة (PSU) والمراسلة الفورية المعيارية |
ASR-920-24TZ-م | سلسلة Cisco ASR920 - 24GE Copper و 4-10GE - PSU المعياري |
ASR-920-صينية المروحة | علبة المروحة Cisco ASR 920 |
A920-صينية المروحة-CC | علبة مروحة Cisco ASR 920 مطلية بمطابقة |
ASR-920-FAN-F | مروحة ASR920 للهيكل الثابت |
ASR-920-مروحة-م | مروحة ASR920 للهيكل المعياري |
أ 920 - PWR400 - أ | وحدة تزويد الطاقة المتكاملة بقدرة 400 واط من Cisco ASR 920 |
A920-PWR400-D | وحدة تزويد الطاقة (PSU) بقدرة 400 واط من Cisco ASR 920 |
ASR-920-PWR-أ | ASR920 التيار المتردد التيار المتردد |
ASR-920-PWR-D | ASR920 التيار المستمر التيار الكهربائي |
ASR920-PWR-BLNK | ASR 920 غطاء فارغ لإمدادات الطاقة |
ASR920-PWR-فارغ | ASR920 غطاء فارغ لإمدادات الطاقة |
A900-IMA-فارغ | ASR 900 وحدة واجهة من النوع A غطاء فارغ |
