موجه خدمات التجميع (ASR) من السلسلة ASR 920 من Cisco هو نظام أساسي للوصول المتقارب كامل الميزات مصمم لتقديم خدمات الخطوط السلكية واللاسلكية بشكل فعال من حيث التكلفة. تم تحسين أجهزة التوجيه ذات درجة الحرارة الصلبة وعالية الإنتاجية وعامل الشكل الصغير ومنخفضة استهلاك الطاقة لعمليات التوصيل المتنقلة وتطبيقات الأعمال. يوفر موجه Cisco ASR 920 مجموعة ميزات شاملة وقابلة للتطوير من خدمات VPN من الطبقة 2 (L2VPN) وLayer 3 VPN (L3VPN) في حزمة مضغوطة. كما أنه يمكن موفري الخدمة من نشر خدمات VPN المستندة إلى تحويل التسمية متعددة البروتوكولات (MPLS) من داخل طبقة الوصول.

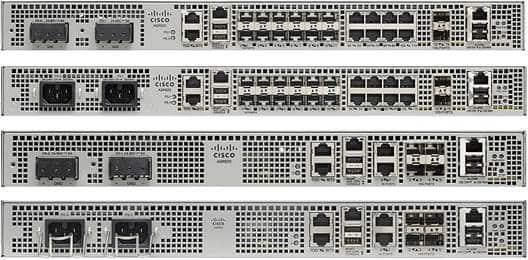

تحتوي سلسلة Cisco ASR 920 على نماذج متعددة بكثافات منافذ مختلفة، بما في ذلك الطرز التالية التي تتميز بكثافات منافذ أقل:
سلسلة Cisco ASR 920 (رقم الجزء: ASR-920-12CZ-A)
سلسلة ASR 920 من Cisco (رقم الجزء: ASR-920-12CZ-D)
سلسلة Cisco ASR 920 (رقم الجزء: ASR-920-4SZ-A)
سلسلة ASR 920 من Cisco (رقم الجزء: ASR-920-4SZ-D)
توفر سلسلة Cisco ASR 920 ميزات Carrier Ethernet الرئيسية التي تبسط تشغيل الشبكة. يمكنك استخدامها للخدمات المتميزة مع اتفاقيات مستوى الخدمة المحسنة (SLA). تجعل ميزة "الدفع حسب النمو" الاختيارية ونموذج تنشيط الخدمة سلسلة Cisco ASR 920 مرنة وفعالة من حيث التكلفة.
الجدول 1. مواصفات موجه Cisco ASR-920-12CZ و Cisco ASR-920-4SZ
مواصفات | ASR-920-12CZ-A / ASR-920-12CZ-D | ASR-920-4SZ-A / ASR-920-4SZ-D |
عرض الأبعاد × العمق × الارتفاع | 17.5 × 9.25 × 1.75 بوصة | 15.5 × 9.25 × 1.75 بوصة |
ثقل | ASR-920-12CZ-A: 3.80 كجم ASR-920-12CZ-D: 3.54 كجم | ASR-920-4SZ-A: 3.50 كجم ASR-920-4SZ-D: 3.22 كجم |
وحدة الرف | واحد RU | واحد RU |
تدفق الهواء | من الأمام إلى الخلف | من الأمام إلى الخلف |
الوصول إلى الكابلات | الوصول إلى الكابلات الأمامية | الوصول إلى الكابلات الأمامية |
إنتاجية النظام | 32 جيجابت في الثانية | 42 جيجابت في الثانية |
مزود الطاقة | ||
نمطيه | اي | اي |
زائده | نعم | نعم |
مكيف | نعم | نعم |
مواصفات الطاقة | 115 واط | 105 واط |
العاصمة | نعم | نعم |
مواصفات الطاقة | 110 واط | 105 واط |
درجة حرارة التشغيل | -40 درجة مئوية إلى 70 درجة مئوية ملاحظه - عند استخدام SFPs الذكية ، يجب ألا تعمل الأنظمة بعد 40 درجة مئوية.
ملاحظه —سيختلف نطاق درجة الحرارة بالنسبة ل SFP/SFP+ المدعوم المثبت على الموجه. راجع وثائق SFP / SFP + المقابلة لمزيد من التفاصيل. | -40 درجة مئوية إلى 70 درجة مئوية ملاحظه - عند استخدام SFPs الذكية ، يجب ألا تعمل الأنظمة بعد 40 درجة مئوية.
ملاحظه —سيختلف نطاق درجة الحرارة بالنسبة ل SFP/SFP+ المدعوم المثبت على الموجه. راجع وثائق SFP / SFP + المقابلة لمزيد من التفاصيل. |
انذارات | - 4 مدخلات اتصال جافة للإنذار (مفتوحة عادة) - مؤشرات LED للإنذارات الحرجة والرئيسية والثانوية | - 4 مدخلات اتصال جافة للإنذار (مفتوحة عادة) - مؤشرات LED للإنذارات الحرجة والرئيسية والثانوية |
دعم TDM | اي | اي |
خيار التركيب | - سكة أمامية أو خلفية 19 بوصة أو 23 بوصة - خزانة ETSI 300 مم - التثبيت على الحائط (مع خيار التثبيت الجانبي فقط). ملاحظه لمزيد من المعلومات، راجع التثبيت على الحائط لجهاز التوجيه Cisco ASR 920 Series، الصفحة 3-9. | - سكة أمامية أو خلفية 19 بوصة أو 23 بوصة - خزانة ETSI 300 مم - حامل على الحائط (مع خيار التثبيت الجانبي فقط) ملاحظه لمزيد من المعلومات، راجع التثبيت على الحائط لجهاز التوجيه Cisco ASR 920 Series، الصفحة 3-9. |
تكوين المنفذ | منافذ 12x1G و 2x10G / 1G | منافذ 2x1G و 4x10G / 1G |
ترقيم المنافذ | 4x1G SFP - منفذ [0:3] 8x1G التحرير والسرد – منفذ [4:11] 2x10G - منفذ [12-13] | 2x1G نحاس - منفذ [0: 1] 4x10G - منفذ [2-5] |
منافذ التحرير والسرد | المنافذ من 4 إلى 11 عبارة عن منافذ تحرير وسرد | لا توجد منافذ تحرير وسرد |
مصابيح الميناء النحاسية | مؤشر LED للارتباط / النشاط / الوجهين | مؤشر LED للارتباط / النشاط / الوجهين |
مستشعرات درجة الحرارة | أربعة مستشعرات لدرجة الحرارة | ثلاثة مستشعرات لدرجة الحرارة |
BITS / ToD | منافذ خارجية ل BITS / TOD | منافذ خارجية ل BITS / TOD |
الجدول 1. معلومات طلب موجه Cisco ASR-920-12CZ و Cisco ASR-920-4SZ
رقم الجزء | وصف |
موجه Cisco ASR 920 | |
ASR-920-12CZ-أ | سلسلة ASR920 من Cisco - طراز 12GE و 2-10GE - AC |
ASR-920-12CZ-D | سلسلة ASR920 من Cisco - طراز 12GE و 2-10GE - DC |
ASR-920-4SZ-أ | سلسلة ASR920 من Cisco - طراز 2GE و 4-10GE - AC |
ASR-920-4SZ-D | سلسلة ASR920 من Cisco - طراز 2GE و 4-10GE - DC |
اكسسوارات ASR 920 | |
A920-RCKMT-ETSI | خيار تحميل حامل ETSI ل Cisco ASR 920 |
أ920-RCKMT-19 | خيار تركيب حامل EIA مقاس 19 بوصة لمعالج Cisco ASR 920 |
أ920-RCKMT-23 | خيار تركيب حامل EIA مقاس 23 بوصة ل Cisco ASR 920 |
A920-RCKMT-C-ETSI | خيار تركيب حامل ETSI ل Cisco ASR 920 Compact |
أ 920-RCKMT-C-19 | خيار تركيب حامل EIA مقاس 19 بوصة لجهاز Cisco ASR 920 Compact |
إيه 920-RCKMT-C-23 | خيار تركيب حامل EIA مقاس 23 بوصة لجهاز Cisco ASR 920 Compact |
جيجابت إيثرنت SFP | |
GLC-SX-MM-RGD | 1000 ميجابت في الثانية SFP متعدد الأوضاع |
GLC-LX-SM-RGD | 1000 ميجابت في الثانية وضع واحد وعرة SFP |
GLC-ZX-SM-RGD | 1000BASE-ZX وضع واحد متين SFP |
GLC-BX-D = | 1000BASE-BX SFP ، 1490 نانومتر |
GLC-BX-U = | 1000BASE-BX SFP ، 1310 نانومتر |
GLC-EX-SMD | GE SFP ، موصل LC ، جهاز الإرسال والاستقبال EX |
GLC-SX-MMD | وحدة الإرسال والاستقبال 1000BASE-SX SFP ، MMF ، 850 نانومتر ، DOM |
GLC-LH-SMD | وحدة الإرسال والاستقبال 1000BASE-LX / LH SFP ، MMF / SMF ، 1310NM ، DOM |
GLC-ZX-SMD | وحدة الإرسال والاستقبال 1000BASE-ZX SFP ، SMF ، 1550 نانومتر ، DOM |
SFP-GE-T | 1000BASE-T SFP (NEBS 3 ESD) |
SFP-GE-L | 1000BASE-LX/LH SFP (DOM) |
SFP-GE-S | 1000BASE-SX SFP (DOM) |
SFP-GE-Z | 1000BASE-ZX جيجابت إيثرنت SFP (DOM) |
GLC-BX40-U-I | 1000BASE-BX40 SFP ، 1310 نيوتن متر |
GLC-BX40-D-I | 1000BASE-BX40 SFP ، 1550 نيوتن متر |
GLC-BX40-DA-I | 1000BASE-BX40 SFP ، 1490 نيوتن متر |
GLC-BX80-U-I | 1000BASE-BX80 SFP ، 1490 نيوتن متر |
GLC-BX80-D-I | 1000BASE-BX80 SFP ، 1570 نيوتن متر |
جيجابت إيثرنت ملونة SFP | |
CWDM-SFP-xxxx= | CWDM "xxxx" NM SFP جيجابت إيثرنت و 1G / 2G FC |
DWDM-SFP-xxxx= | DWDM SFP xxxx.xx نانومتر SFP (شبكة الاتحاد 100 جيجاهرتز) |
ملون TenGigabit Ethernet SFP | |
DWDM-SFP10G-xx.xx | DWDM SFP + |
CWDM-SFP10G-xxxx | 8 أطوال موجية بصريات CWDM SFP + |
عشرة جيجابت إيثرنت SFP + | |
إس إف بي-10 جيم-ريال | 10GBASE-SR SFP وحدة |
SFP-10G-LR | 10GBASE-LR SFP وحدة |
SFP-10G-LRM | 10GBASE-LRM SFP وحدة |
SFP-H10GB-CUxM | كابل 10GBASE-CU SFP + × متر |
SFP-10G-ER | 10GBASE-ER SFP وحدة |
إس ف بي - 10 جي - ZR | وحدة Cisco 10GBASE-ZR SFP10G ل SMF |
إس ف بي - 10 جم - ريال إكس | وحدة SFP 10GBASE-SR لنطاق درجة الحرارة الممتد |
SFP-10G-LR-X | وحدة SFP 10GBASE-LR لنطاق درجة الحرارة الممتد |
SFP-10G-BXD-I | SFP + ثنائي الاتجاه لمسافة 10 كيلومترات ، في اتجاه مجرى النهر |
SFP-10G-BXU-I | SFP + ثنائي الاتجاه لمسافة 10 كم ، في المنبع |
SFP-10G-BX40D-I | SFP + ثنائي الاتجاه لمسافة 40 كم ، في اتجاه مجرى النهر |
SFP-10G-BX40U-I | SFP + ثنائي الاتجاه لمسافة 40 كم ، في المنبع |
