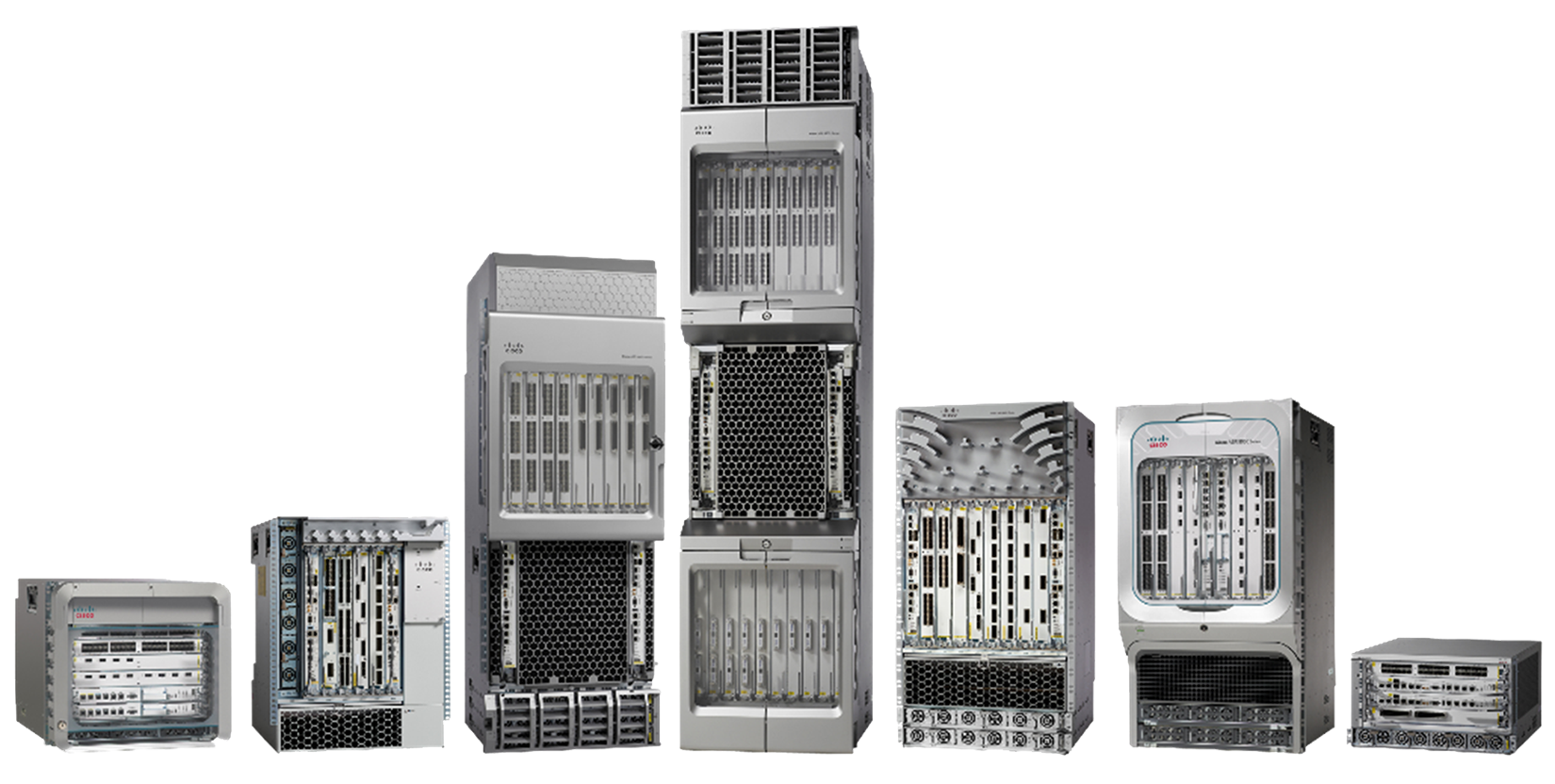

تمثل موجهات خدمات التجميع من سلسلة Cisco ASR 9000 (سلسلة ASR 9000) نموذجا جديدا مثيرا في توجيه الحافة والأساسية، مع قابلية توسع استثنائية، وموثوقية من فئة الناقل وتصميم صديق للبيئة، ومرونة لا تصدق، ومعيار جذاب للسعر إلى الأداء. تحتوي سلسلة Cisco ASR 9000 على مجموعة واسعة من المنتجات ، بدءا من Cisco ASR 9001 (2 Rack Units [2RU]) إلى Cisco ASR 9922 (44RU) ، مع تصميم كل نظام لتوفير موثوقية حقيقية من فئة الناقل باستخدام نظام التشغيل Cisco IOS XR ، وتكرار النظام الشامل ، ومجموعة كاملة من مخططات مرونة الشبكة. أخيرا ، تم تصميم سلسلة Cisco ASR 9000 لتبسيط وتعزيز الجوانب التشغيلية والنشر لشبكات تقديم الخدمة.
توفر موجهات خدمات التجميع من السلسلة Cisco ASR 9000 سرعات غير مسبوقة، تصل إلى 400 جيجابت إيثرنت، مع نطاق وكثافة عالية. توفر موجهات السلسلة ASR 9000 و ASR 9900 من Cisco خيارات مرنة لمنافذ إيثرنت 1 جيجابت عالية الكثافة ، و 10 جيجابت إيثرنت ، و 25 جيجابت إيثرنت ، و 40 جيجابت إيثرنت ، و 100 جيجابت إيثرنت ، و 400 جيجابت إيثرنت دون الحاجة إلى استبدال كامل للهيكل. يتم استكمال بطاقات الخط هذه، المقدمة في التكوينات الأساسية والموسعة، من خلال البنية غير المحظورة (على RSP لموجهات Cisco ASR 9006 و ASR 9010 و ASR 9906 و ASR 9910 و ASR 9904 وعلى بطاقات البنية المنفصلة لموجهات Cisco ASR 9906 و ASR 9910 و ASR 9912 و ASR 9922)، ومن خلال اللوحة الخلفية المبتكرة، البنية التحتية الحرارية والطاقة على الهيكل.
الجدول 1. Cisco ASR 9912 و ASR 9922
مواصفات | نموذج | |
سيسكو ASR 9912 | سيسكو ASR 9922 | |
فئات | ||
المواصفات المادية | الارتفاع: 52.5 بوصة. (1333.5 ملم) (30 رو) العرض: 17.60 بوصة. (447.04 ملم) عمق: ● مع الباب: 30.03 بوصة. (762.76 ملم) ● بدون أبواب: 29.25 بوصة. (742.95 ملم) ثقل: ● 231.25 رطل (105.11 كجم) (3 PEMs والهيكل) ● 389.55 رطلا (177.07 كجم) (3 PEMs ، 2 صواني مروحة ، 2 RP2 ، و 5 بطاقات قماش 2) | الارتفاع: 77 بوصة. (1955.4 ملم) (44 روبيا) العرض: 17.60 بوصة. (447.04 ملم) عمق: ● مع الأبواب: 30.68 بوصة. (779.27 ملم) ● بدون أبواب: 30.19 بوصة. (766.82 ملم) ثقل: ● 413 رطلا (187.73 كجم) (4 PEM والهيكل) ● 639.5 رطلا (290.7 كجم) (2 RP2 ، 7 بطاقات قماشية 2 ، 4 صواني مروحة ، و 4 PEMs) |
اتجاه الفتحة | عمودي | عمودي |
سلسلة RSP من Cisco ASR 9000 | تم فصل RSPs إلى معالج التوجيه وبطاقات البنية | تم فصل RSPs إلى معالج التوجيه وبطاقات البنية |
معالج التوجيه | معالجات المسار المزدوجة الزائدة عن الحاجة في 2 فتحات | معالجات المسار المزدوجة الزائدة عن الحاجة في 2 فتحات |
بطاقات القماش | 6 + 1 بطاقات قماش زائدة عن الحاجة | 6 + 1 بطاقات قماش زائدة عن الحاجة |
بطاقات خط سلسلة ASR 9000 من Cisco | 10 فتحات لبطاقات الخط | 20 فتحة لبطاقات الخط |
مكونات "المشاعات" | 2 معالجات التوجيه 7 بطاقات قماش 2 صواني مروحة 3 PEMs (إما DC أو AC) 1 مرشح مروحة مركزي ، 2 مرشحات مروحة جانبية | 2 معالجات التوجيه 7 بطاقات قماش 4 صواني مروحة 4 PEMs (إما DC أو AC) 1 مرشح مروحة مركزي ، 2 مرشحات مروحة جانبية |
الموثوقية والتوافر | تكرار النسيج تكرار المروحة تكرار الأعلاف التكرار في إمدادات الطاقة تكرار معالج المسار تكرار البرامج | تكرار النسيج تكرار المروحة تكرار الأعلاف التكرار في إمدادات الطاقة تكرار معالج المسار تكرار البرامج |
تركيب الرف | 19 بوصة. 21 و 23 بوصة. المحولات المتاحة | 19 بوصة. 21 و 23 بوصة. المحولات المتاحة |
تركيب الخزانة | نعم ملاحظة: لا ينصح باستخدام الأبواب في الخزانات المغلقة | نعم ملاحظة: لا ينصح باستخدام الأبواب في الخزانات المغلقة |
التثبيت على الحائط | لا | لا |
تدفق الهواء | من الأمام إلى الخلف | من الأمام إلى الخلف |
اداء | ||
نسيج | سبع فتحات لبطاقات النسيج المفتاح: ● دعم التكرار 6 + 1 ● العمل في وضع عدم الحظر النشط / النشط ● ذكاء الخدمة المدمج والقدرة على تحديد أولويات حركة المرور | سبع فتحات لبطاقات النسيج المفتاح: ● يدعم التكرار 6 + 1 ● العمل في وضع عدم الحظر النشط / النشط ● ذكاء الخدمة المدمج والقدرة على تحديد أولويات حركة المرور |
حراري | صينيتان للمروحة: ● 12 مروحة عالية الكفاءة لكل صينية ● مراوح متغيرة السرعة للحصول على الأداء الحراري الأمثل ● لا توجد نقطة فشل واحدة | أربعة صواني مروحة: ● 12 مروحة عالية الكفاءة لكل صينية ● مراوح متغيرة السرعة للحصول على الأداء الحراري الأمثل ● لا توجد نقطة فشل واحدة |
قوة | ||
نمطيه | قوة الدفع حسب النمو لقابلية التوسع في المستقبل، متوفرة في التيار المتردد والتيار المستمر أنواع متعددة من وحدات الطاقة: ● وحدات طاقة تيار متردد 6 كيلو واط و 3 كيلو واط ● وحدات طاقة 4.4 كيلو واط و 2.1 كيلو واط تيار مستمر ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم | قوة الدفع حسب النمو لقابلية التوسع في المستقبل، متوفرة في التيار المتردد والتيار المستمر أنواع متعددة من وحدات الطاقة: ● وحدات طاقة تيار متردد 6 كيلو واط و 3 كيلو واط ● وحدات طاقة 4.4 كيلو واط و 2.1 كيلو واط تيار مستمر ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم |
التكرار | ● التيار المتردد: التكرار N + N ● التيار المستمر: التكرار N + 1 ● التكرار لوحدة الطاقة ● تكرار تغذية A / B ● تكرار PEM | ● التيار المتردد: التكرار N + N ● التيار المستمر: التكرار N + 1 ● التكرار لوحدة الطاقة ● تكرار تغذية A / B ● تكرار PEM |
مناطق الطاقة | لا توجد قيود على منطقة الطاقة بنية تحتية للطاقة تقاسم الأحمال بالكامل | لا توجد قيود على منطقة الطاقة بنية تحتية للطاقة تقاسم الأحمال بالكامل |
مدخلات الطاقة | تيار متردد عالمي النطاق (200-240 فولت؛ 50-60 هرتز؛ 16 أمبير كحد أقصى) نطاق التيار المستمر في جميع أنحاء العالم (-40 إلى -72 فولت؛ 50 أمبير اسمي، 60 أمبير كحد أقصى) | تيار متردد عالمي النطاق (200-240 فولت؛ 50-60 هرتز؛ 16 أمبير كحد أقصى) نطاق التيار المستمر في جميع أنحاء العالم (-40 إلى -72 فولت؛ 50 أمبير اسمي، 60 أمبير كحد أقصى) |
تدفق هواء وحدة الطاقة | من الأمام إلى الخلف | من الأمام إلى الخلف |
الجدول 1. معلومات طلب أجهزة الهيكل للموجهات المعيارية من السلسلة ASR 9000
رقم الجزء | وصف الميزة |
رقم التعبئة رقم 9922 | ASR 9922 20 فتحة بطاقة الهيكل ، 44 RU |
أ ص - 9912 | ASR 9912 10 شاسيه فتحة بطاقة الخط ، 30 RU |
أ إس آر -9910 | ASR 9910 8 خط فتحة بطاقة الهيكل ، 21 RU |
أ إس آر-9906 | ASR 9906 هيكل فتحة بطاقة 4 خط، 14 RU |
أ إس آر-9904 | ASR 9904 هيكل فتحة بطاقة 2 خط ، 6 RU |
ASR-9010-SYS | ASR 9010 8 خط بطاقة فتحة الهيكل ، 21 RU |
ASR-9006-SYS | ASR 9006 4 خطوط فتحة البطاقة الهيكل ، 10 RU |
