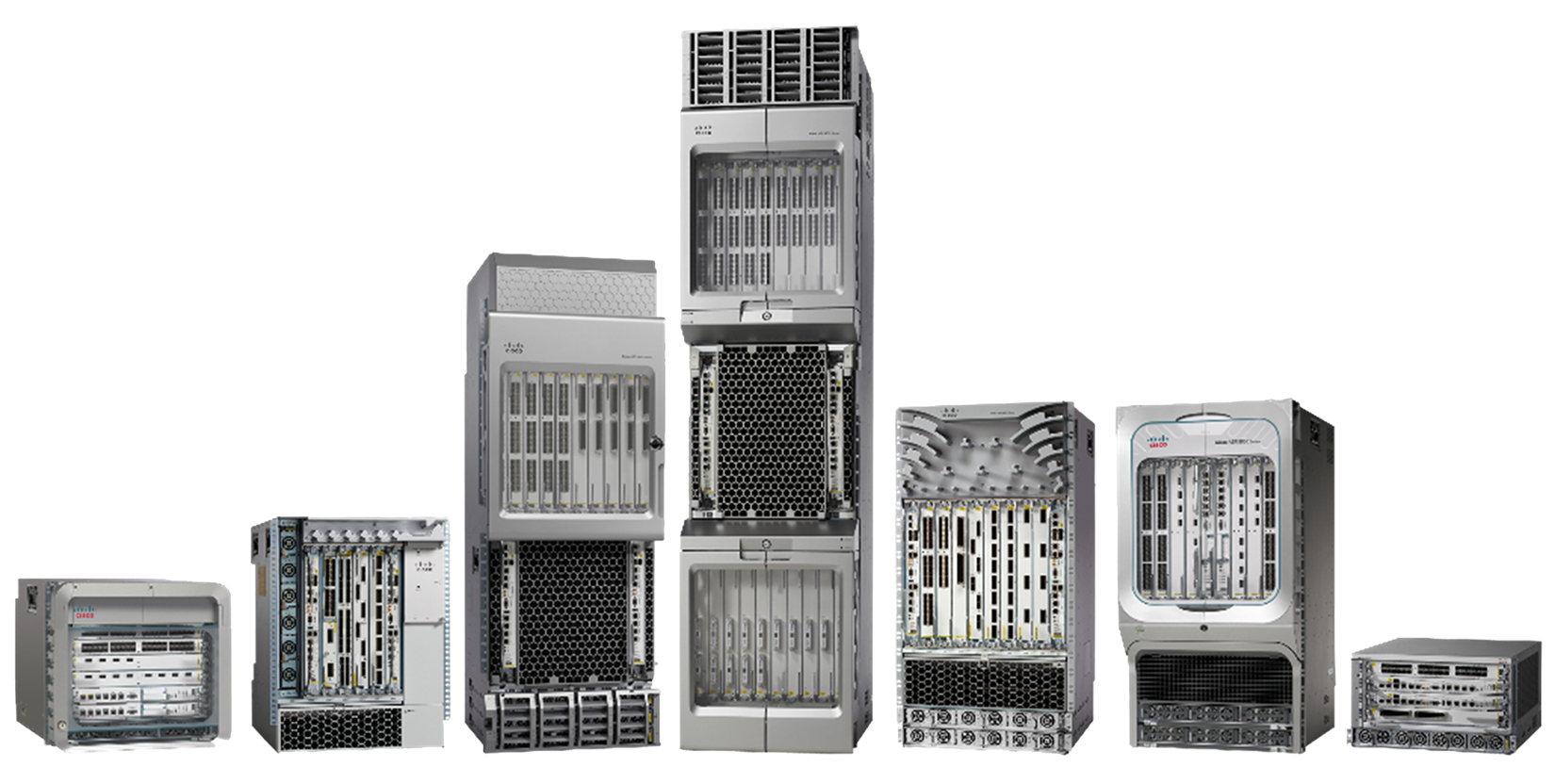

تمثل موجهات خدمات التجميع من سلسلة Cisco ASR 9000 (سلسلة ASR 9000) نموذجا جديدا مثيرا في توجيه الحافة والأساسية، مع قابلية توسع استثنائية، وموثوقية من فئة الناقل وتصميم صديق للبيئة، ومرونة لا تصدق، ومعيار جذاب للسعر إلى الأداء. تحتوي سلسلة Cisco ASR 9000 على مجموعة واسعة من المنتجات ، بدءا من Cisco ASR 9001 (2 Rack Units [2RU]) إلى Cisco ASR 9922 (44RU) ، مع تصميم كل نظام لتوفير موثوقية حقيقية من فئة الناقل باستخدام نظام التشغيل Cisco IOS XR ، وتكرار النظام الشامل ، ومجموعة كاملة من مخططات مرونة الشبكة. أخيرا ، تم تصميم سلسلة Cisco ASR 9000 لتبسيط وتعزيز الجوانب التشغيلية والنشر لشبكات تقديم الخدمة.
توفر موجهات خدمات التجميع من السلسلة Cisco ASR 9000 سرعات غير مسبوقة، تصل إلى 400 جيجابت إيثرنت، مع نطاق وكثافة عالية. توفر موجهات السلسلة ASR 9000 و ASR 9900 من Cisco خيارات مرنة لمنافذ إيثرنت 1 جيجابت عالية الكثافة ، و 10 جيجابت إيثرنت ، و 25 جيجابت إيثرنت ، و 40 جيجابت إيثرنت ، و 100 جيجابت إيثرنت ، و 400 جيجابت إيثرنت دون الحاجة إلى استبدال كامل للهيكل. يتم استكمال بطاقات الخط هذه، المقدمة في التكوينات الأساسية والموسعة، من خلال البنية غير المحظورة (على RSP لموجهات Cisco ASR 9006 و ASR 9010 و ASR 9906 و ASR 9910 و ASR 9904 وعلى بطاقات البنية المنفصلة لموجهات Cisco ASR 9906 و ASR 9910 و ASR 9912 و ASR 9922)، ومن خلال اللوحة الخلفية المبتكرة، البنية التحتية الحرارية والطاقة على الهيكل.
الجدول 1. Cisco ASR 9906 و ASR 9910
مواصفات | نموذج | |
سيسكو ASR 9906 | سيسكو ASR 9910 | |
فئات | ||
المواصفات المادية | الارتفاع: 24.39 بوصة. (619.50 ملم) (14 رو) العرض: 17.60 بوصة. (447.04 ملم) العمق: 31.45 بوصة. (798.83 ملم) ثقل: ● 131.5 رطلا (59.65 كجم) (الهيكل مع 1 PEM) ● 212.5 رطلا (96.4 كجم) (2 صواني مروحة ، 2 RSP ، 5 بطاقات قماشية ، 1 PEM) | الارتفاع: 36.69 بوصة. (931.9 ملم) (21 رو) العرض: 17.60 بوصة. (447.04 ملم) عمق: ● مع عاكس الهواء: 39.63 بوصة. (1006.6 ملم) ● بدون عاكس الهواء: 30.41 بوصة. (772.4 ملم) ثقل: ● 170 رطلا (77.27 كجم) (هيكل مع 2 PEMs) ● 302.25 رطل (137.38 كجم) (2 صواني مروحة ، 2 RSP ، 5 بطاقات قماشية ، 2 PEMs) |
اتجاه الفتحة | عمودي | عمودي |
سلسلة RSP من Cisco ASR 9000 | RSPs الاحتياطية المزدوجة مع بنية مدمجة في فتحتين | RSPs الاحتياطية المزدوجة مع بنية مدمجة في فتحتين |
نسيج | 6 + 1 من الأقمشة الزائدة عن الحاجة (2 موجودة على RSP ، 5 على بطاقات نسيج التبديل المخصصة) | 6 + 1 أقمشة زائدة عن الحاجة (2 موجودة على RSP ، 5 على بطاقات نسيج التبديل المخصصة) |
بطاقات خط سلسلة ASR 9000 من Cisco | 4 فتحات لبطاقات الخط | 8 فتحات لبطاقات الخط |
مكونات "المشاعات" | 2 RSPs 5 بطاقات قماش 2 صواني مروحة 1 PEM (إما DC أو AC) 1 مرشح مروحة | 2 RSPs 5 بطاقات قماش 2 صواني مروحة 2 PEMs (إما DC أو AC) 1 مرشح مروحة |
الموثوقية والتوافر | تكرار النسيج تكرار المروحة تكرار الأعلاف التكرار في إمدادات الطاقة تكرار معالج التوجيه تكرار البرامج | تكرار النسيج تكرار المروحة تكرار الأعلاف التكرار في إمدادات الطاقة تكرار معالج التوجيه تكرار البرامج |
تركيب الرف | 19 بوصة. 21 و 23 بوصة. المحولات المتاحة القضبان المنزلقة متوفرة ل 4 رفوف أخرى | 19 بوصة. 21 و 23 بوصة. المحولات المتاحة القضبان المنزلقة متوفرة ل 4 رفوف أخرى |
تركيب الخزانة | نعم | نعم |
التثبيت على الحائط | لا | لا |
تدفق الهواء | من الأمام إلى الخلف | من الأمام إلى الخلف |
اداء | ||
نسيج | واحدة لكل RSP وخمس فتحات مخصصة لبطاقات التحويل البنيجية: ● دعم التكرار 6 + 1 ● تعمل في وضع عدم الحظر النشط / النشط ● ذكاء الخدمة المدمج والقدرة على تحديد أولويات حركة المرور | واحدة لكل RSP وخمس فتحات مخصصة لبطاقات التحويل البنيجية: ● دعم التكرار 6 + 1 ● تعمل في وضع عدم الحظر النشط / النشط ● ذكاء الخدمة المدمج والقدرة على تحديد أولويات حركة المرور |
حراري | صينيتان للمروحة: ● 7 مراوح عالية الكفاءة لكل صينية ● مراوح متغيرة السرعة للحصول على الأداء الحراري الأمثل ● لا توجد نقطة فشل واحدة | صينيتان للمروحة: ● 12 مروحة عالية الكفاءة لكل صينية ● مراوح متغيرة السرعة للحصول على الأداء الحراري الأمثل ● لا توجد نقطة فشل واحدة |
قوة | ||
نمطيه | قوة الدفع حسب النمو لقابلية التوسع في المستقبل، وهي متوفرة في التيار المتردد والتيار المستمر. أنواع متعددة من وحدات الطاقة: ● وحدات طاقة تيار متردد 6 كيلو واط ● وحدات طاقة تيار مستمر 4.4 كيلو واط ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم | قوة الدفع حسب النمو لقابلية التوسع في المستقبل، وهي متوفرة في التيار المتردد والتيار المستمر. أنواع متعددة من وحدات الطاقة: ● وحدات طاقة تيار متردد 6 كيلو واط ● وحدات طاقة تيار مستمر 4.4 كيلو واط ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم |
التكرار | ● التيار المتردد: التكرار N + N ● التيار المستمر: التكرار N + 1 ● التكرار لوحدة الطاقة ● تكرار تغذية A / B ● تكرار PEM | ● التيار المتردد: التكرار N + N ● التيار المستمر: التكرار N + 1 ● التكرار لوحدة الطاقة ● تكرار تغذية A / B ● تكرار PEM |
مناطق الطاقة | لا توجد قيود على منطقة الطاقة بنية تحتية للطاقة تقاسم الأحمال بالكامل | لا توجد قيود على منطقة الطاقة بنية تحتية للطاقة تقاسم الأحمال بالكامل |
مدخلات الطاقة | تيار متردد عالمي النطاق (200-240 فولت؛ 50-60 هرتز؛ 16 أمبير كحد أقصى) نطاق التيار المستمر في جميع أنحاء العالم (-40 إلى -72 فولت؛ 50 أمبير اسمي، 60 أمبير كحد أقصى) | تيار متردد عالمي النطاق (200-240 فولت؛ 50-60 هرتز؛ 16 أمبير كحد أقصى) نطاق التيار المستمر في جميع أنحاء العالم (-40 إلى -72 فولت؛ 50 أمبير اسمي، 60 أمبير كحد أقصى) |
تدفق هواء وحدة الطاقة | من الأمام إلى الخلف | من الأمام إلى الخلف |
