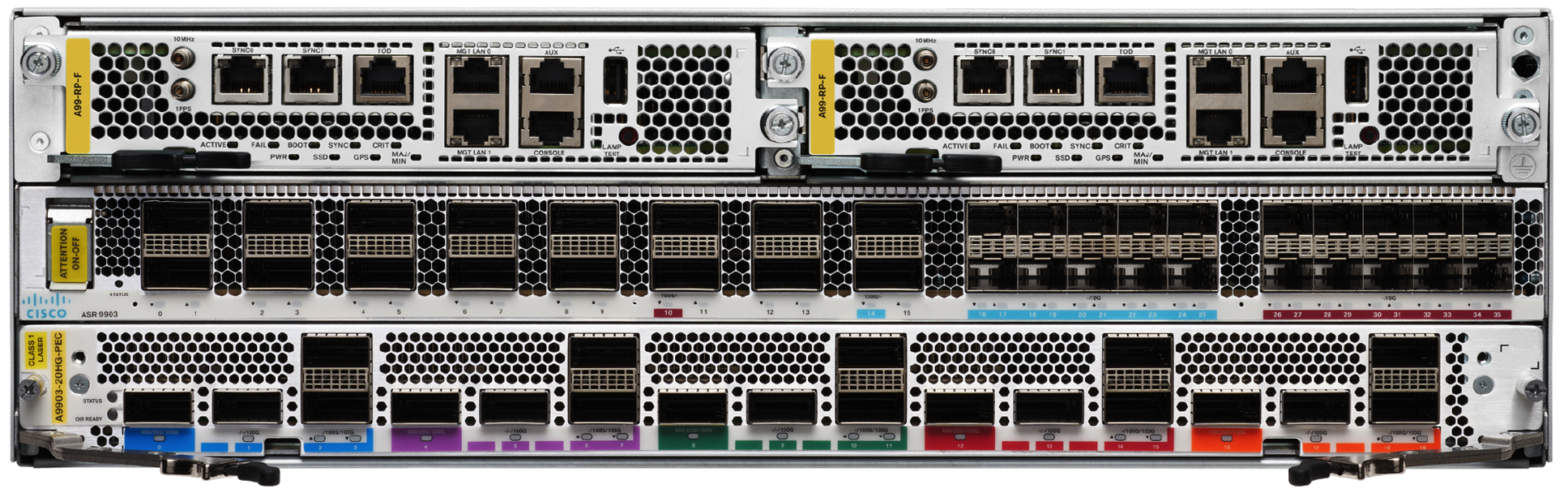

جزء من سلسلة Cisco ASR 9000 ، فإن موجه Cisco ASR 9903 هو موجه صغير الحجم وعالي الأداء يوفر ما يصل إلى 3.6 تيرابايت في الثانية من سعة الإرسال ثنائي الاتجاه غير المحظور في عامل شكل ثلاثي الوحدات (3RU). استنادا إلى نفس صورة برنامج Cisco IOS XR مثل الموجهات الأخرى في سلسلة Cisco ASR 9000 ، يوفر موجه Cisco ASR 9903 الميزات والخدمات الموجودة على الأنظمة الأساسية ASR 9000 Series ، مما يسمح للعملاء بالتوحيد القياسي على نفس نظام التشغيل Cisco IOS XR. يتم دعم معدلات المنافذ المتعددة بواسطة ASR 9903: 400 جيجابت إيثرنت ، 200 جيجابت إيثرنت ، 100 جيجابت إيثرنت ، 40 جيجابت إيثرنت ، 25 جيجابت إيثرنت و 10 جيجابت إيثرنت ، لذلك يمنح العملاء المرونة لمزج أنواع الواجهة ومطابقتها على نفس الهيكل ويوفر للمشغلين الاستعداد للشبكات على نطاق واسع.
كنظام أساسي متعدد الأغراض زائد عن الحاجة وعالي الأداء ، يمكن استخدام جهاز التوجيه ASR 9903 في مجموعة واسعة من سيناريوهات العملاء وحالات استخدامهم: PE للأعمال ، وتجميع المترو ، وحافة السحابة ، ونظير الإنترنت ، والتوصيل البيني لمركز البيانات (DCI) ، وغيرها. الحجم الصغير (العمق 600 مم) ، وتدفق الهواء من الأمام إلى الخلف ، ودعم ملفات تعريف PTP Telecom ، ومعدلات المنافذ المختلفة تجعل هذه المنصة فعالة ومرنة للغاية للاستخدام على حافة الهاتف المحمول في شبكات 4G / 5G. يمكن لعملاء المؤسسات نشر ASR 9903 كموجه حدودي على حافة شبكة المؤسسة وكجهاز توجيه نظير للاتصال بموفري خدمة الإنترنت.
الجدول 1. مواصفات المنتج للموجه ASR 9903 صغير الحجم عالي الأداء
وصف | مواصفات |
الأبعاد المادية (بما في ذلك قوس القاذف / الرافعة) ؛ (الارتفاع × العرض × العمق) ؛ ثقل | هيكل ASR 9903 (بما في ذلك 2 RPs و 4 وحدات PSU و 4 FANs): 5.18 × 17.475 × 30 بوصة ؛ 81.62 رطلا (131.57 مم × 443.86 مم × 762 مم ؛ 37 كجم) ملاحظة: باستثناء القاذف ، يكون العمق 23.62 بوصة / 600 مم |
التكرار | تكرار معالج التوجيه تبديل التكرار البينية التكرار لمصدر الطاقة: تكرار المروحة تكرار البرامج |
كثافة المنفذ | هيكل ASR 9903 مع منافذ مدمجة: ● 16 منفذا QSFP28 قادرة على إيثرنت 10 جيجابت و 40 جيجابت و 100 جيجابت ● 20 منفذا SFP + قادرة على إيثرنت 10 جيجابت |
ذاكرة وحدة المعالجة المركزية RP | SDRAM DDR4 - افتراضي 32 جيجابايت |
تركيب الرف | 19 بوصة. |
تدفق الهواء | من الأمام إلى الخلف |
قوة | ● وحدة طاقة تيار مستمر 1.6 كيلو واط (حتى 4 وحدات) ، التكرار: 2 + 2 ● وحدة طاقة تيار متردد 1.6 كيلو واط (حتى 4 وحدات) ، التكرار: ◦خط التيار المتردد العالي (200-240 فولت): 2 + 2 ◦خط منخفض للتيار المتردد (90-130 فولت): 3 + 1 ملاحظة: خلط وحدات التيار المتردد والتيار المستمر غير مدعوم. |
ايثرنت | ● 10 جيجابت في الثانية متوافق مع IEEE 802.3ae ● 40 / 100 جيجابت في الثانية متوافق مع IEEE 802.3ba ● مراقبة 100 جيجابت إيثرنت PHY ● التحكم في التدفق IEEE 802.x ● عملية مزدوجة كاملة ● عدادات البايت والحزم لكل منفذ لإسقاط السياسة ؛ انخفاض الاشتراك الزائد انخفاض خطأ التحقق من التكرار الدوري (CRC) ؛ أحجام العبوات وحزم البث الأحادي والبث المتعدد والبث |
اداء | ● معدل نقل معدل خط 10 جيجابت في الثانية لكل منفذ SFP + ● معدل نقل خط 100 جيجابت في الثانية لكل منفذ QSFP28 |
درجة حرارة التشغيل | 41 إلى 104 درجة فهرنهايت (5 إلى 40 درجة مئوية) ملاحظة: قد يتم تطبيق قيود عند استخدام بصريات عالية الطاقة |
رطوبة التشغيل (الاسمية) (الرطوبة النسبية) | 10 إلى 85٪ |
درجة حرارة التخزين | -40 إلى 158 درجة فهرنهايت (-40 إلى 70 درجة مئوية) |
التخزين (الرطوبة النسبية) | 5 إلى 95٪ ملاحظة: يجب ألا يتجاوز 0.024 كجم من الماء لكل كيلوغرام من الهواء الجاف |
ارتفاع التشغيل | -60 إلى 1800 م |
معايير ETSI / EN | تم تصميم موجه Cisco ASR 9903 للوفاء بما يلي: ● EN300 386: معدات شبكة الاتصالات (EMC) ● فئة التخزين ETSI 300 019 1.1 ● ETSI 300 019 فئة النقل 2.3 ● ETSI 300 019 فئة الاستخدام الثابت 3.1 ●EN55022: معدات تكنولوجيا المعلومات (الانبعاثات) ● EN55024: معدات تكنولوجيا المعلومات (المناعة) ●EN50082-1 / EN-61000-6-1: معيار المناعة العام |
معايير EMC | تم تصميم موجه Cisco ASR 9903 للوفاء بما يلي: ● لجنة الاتصالات الفيدرالية (FCC) الفئة أ ● ICES 003 الفئة أ ● AS / NZS 3548 الفئة أ ● CISPR 22 (EN55022) الفئة أ ● VCCI الفئة أ ● BSMI الفئة أ ● IEC / EN 61000-3-2: توافقيات خط الطاقة ● IEC / EN 61000-3-3: تقلبات الجهد والوميض ●EN50121-4 تطبيقات السكك الحديدية الجزء 4: انبعاث ومناعة جهاز الإشارات والاتصالات السلكية واللاسلكية |
المناعة | تم تصميم موجه Cisco ASR 9903 للوفاء بما يلي: ● IEC / EN-61000-4-2: مناعة التفريغ الكهروستاتيكي (ملامسة 8 كيلو فولت ، هواء 15 كيلو فولت) ● IEC / EN-61000-4-3: مناعة مشعة (10 فولت / م) ● IEC / EN-61000-4-4: مناعة عابرة كهربائية سريعة (طاقة 2 كيلو فولت ، إشارة 1 كيلو فولت) ● IEC / EN-61000-4-5: منفذ التيار المتردد (4 كيلو فولت سم ، 2 كيلو فولت DM) ● IEC / EN-61000-4-5: منافذ الإشارة (1 كيلو فولت) ● IEC / EN-61000-4-5: منفذ التيار المستمر (1 كيلو فولت) ● IEC / EN-61000-4-6: مناعة ضد الاضطرابات التي يتم إجراؤها (10 فولت في الثانية) ● IEC / EN-61000-4-8: مناعة المجال المغناطيسي لتردد الطاقة (30A / m) ● IEC / EN-61000-4-11: انخفاضات الجهد ، والانقطاعات القصيرة ، وتغيرات الجهد ● EN 50121-4: السكك الحديدية EMC |
أمان | تم تصميم موجه Cisco ASR 9903 للوفاء بما يلي: ● UL / CSA / IEC / EN 60950-1 ● IEC / EN 60825 سلامة الليزر ● ACA TS001 ● AS / NZS 60950 ● إدارة الغذاء والدواء: قانون اللوائح الفيدرالية لسلامة الليزر |
أنظمة بناء معدات الشبكات (NEBS) | تم تصميم موجه Cisco ASR 9903 للوفاء بما يلي: ● SR-3580: مستويات معايير NEBS (المستوى 3) ● GR-1089-CORE: NEBS EMC والسلامة ● GR-63-CORE: الحماية المادية NEBS |
الجدول 1. طلب المعلومات الخاصة بالموجه ASR 9903 باستخدام نموذج الاستهلاك المرن
رقم الجزء | وصف الميزة |
ASR-9903-FC | ASR 9903 1.6T هيكل استهلاك مرن |
أ99-RP-F-FC | معالج مسار الهيكل الثابت ASR 9900 - نموذج استهلاك مرن |
A9903-20HG-PEC-FC | ASR 9903 2T بطاقة توسيع منفذ الاستهلاك المرن |
A9903-8HG-PEC-FC | ASR 9903 800G بطاقة توسيع منفذ الاستهلاك المرن |
PWR-1.6KW-AC | ASR 9900 مزود طاقة التيار المتردد للهيكل الثابت |
PWR-1.6KW-DC | ASR 9900 مزود طاقة تيار مستمر للهيكل الثابت |
ASR-9903-FAN | صينية المروحة ASR 9903 |
ASR-9903-4P-KIT | ASR 9903 طقم تركيب 4 أعمدة لرف مقاس 19 بوصة |
ASR-9903-CAB-MGMT | ASR 9903 إدارة الكابلات |
ASR-9903-فلتر | ASR 9903 فلتر الهواء |
S-A9K-LI-LIC-FC | الاعتراض القانوني للترخيص الذكي ASR 9K - نموذج استهلاك مرن |
ESS-ED-100G-RTU1 | ترخيص RTU لبرنامج Edge Essentials لكل 100G |
ADV-ED-100G-RTU1 | Edge Advantage بدون ترخيص RTU لبرنامج Essentials لكل 100G |
ADN-ED-100G-RTU1 | ميزة Edge مع ترخيص RTU للبرامج الأساسية لكل 100G |
ESS-ED-400G-RTU1 | ترخيص RTU لبرنامج Edge Essentials لكل 400G |
ADV-ED-400G-RTU1 | Edge Advantage بدون ترخيص RTU لبرنامج Essentials لكل 400 جيجا بايت |
ADN-ED-400G-RTU1 | Edge Advantage مع ترخيص RTU للبرامج الأساسية لكل 400G |
ESS-ED-100G-SIA5 | Edge Essentials SIA لكل 100 جرام 60-120 شهرا |
ESS-ED-100G-SIA3 | Edge Essentials SIA لكل 100 جرام 36-59 شهرا |
ESS-ED-400G-SIA5 | Edge Essentials SIA لكل 400 جرام 60-120 شهرا |
ESS-ED-400G-SIA3 | Edge Essentials SIA لكل 400 جرام 36-59 شهرا |
ADV - ED - 100G - SIA5 | Edge Advantage بدون Essentials SIA لكل 100 جيجا لمدة 60-120 شهرا |
ADV-ED-100G-SIA3 | Edge Advantage بدون Essentials SIA لكل 100 جيجا لمدة 36-59 شهرا |
ADV-ED-400G-SIA5 | Edge Advantage بدون Essentials SIA لكل 400 جيجا لمدة 60-120 شهرا |
ADV-ED-400G-SIA3 | Edge Advantage بدون Essentials SIA لكل 400 جيجا لمدة 36-59 شهرا |
ADN-ED-100G-SIA5 | Edge Advantage مع Essentials SIA لكل 100 جيجا لمدة 60-120 شهرا |
ADN-ED-100G-SIA3 | Edge Advantage مع Essentials SIA لكل 100 جيجا لمدة 36-59 شهرا |
ADN-ED-400G-SIA5 | Edge Advantage مع Essentials SIA لكل 400 جرام لمدة 60-120 شهرا |
ADN-ED-400G-SIA3 | Edge Advantage مع Essentials SIA لكل 400 جيجا لمدة 36-59 شهرا |
الجدول 2. معلومات طلب الأجهزة للموجه ASR 9903 مع نموذج الأعمال التقليدي
رقم الجزء | وصف الميزة |
أس آر -9903 | هيكل ASR 9903 |
أ99-RP-F | ASR 9900 معالج مسار الهيكل الثابت |
أ 9903-20HG-PEC | بطاقة توسيع المنفذ المتعددة ASR 9903 2T |
أ9903-8HG-PEC | بطاقة توسيع المنفذ متعدد المعدلات ASR 9903 800G |
PWR-1.6KW-AC | ASR 9900 مزود طاقة التيار المتردد للهيكل الثابت |
PWR-1.6KW-DC | ASR 9900 مزود طاقة تيار مستمر للهيكل الثابت |
ASR-9903-FAN | صينية المروحة ASR 9903 |
ASR-9903-4P-KIT | ASR 9903 طقم تركيب 4 أعمدة لرف مقاس 19 بوصة |
ASR-9903-CAB-MGMT | ASR 9903 إدارة الكابلات |
ASR-9903-فلتر | ASR 9903 فلتر الهواء |
