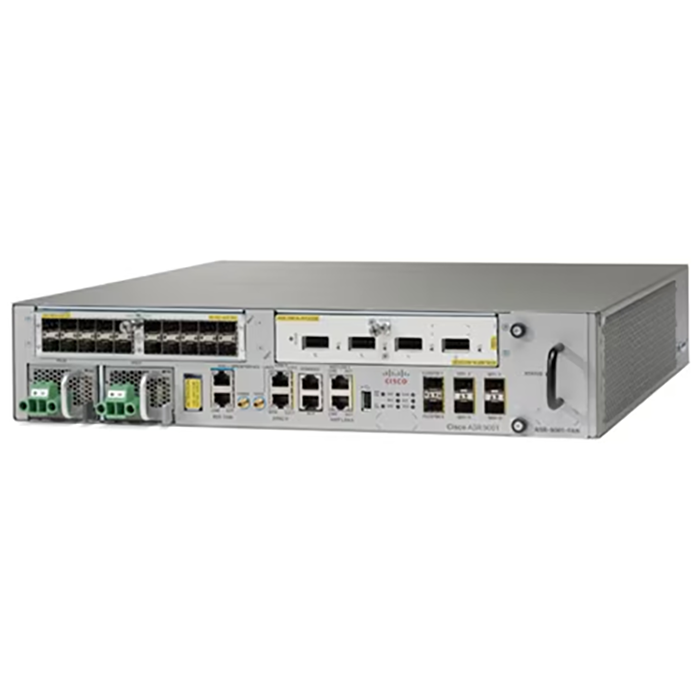

جزء من سلسلة Cisco ASR 9000 ، موجه Cisco ASR 9001 هو موجه موفر حافة (PE) مدمج عالي السعة يوفر 120 جيجابت في الثانية من سعة البنية كاملة المزدوجة غير المحظورة في عامل شكل ثنائي الحامل (2RU). استنادا إلى نفس صورة برنامج Cisco IOS® XR مثل الموجهات الأخرى في سلسلة Cisco ASR 9000 ، يوفر موجه Cisco ASR 9001 الميزات والخدمات الموجودة على الأنظمة الأساسية ASR 9000 Series ، مما يسمح للعملاء بالتوحيد القياسي على نفس صورة Cisco IOS XR. يحتوي موجه Cisco ASR 9001 على معالج محول مسار متكامل (RSP) وفتحتين معياريتين يدعمان 1 GE و 10 GE و 40 GE Modular Port Adapters (MPAs). يحتوي الهيكل الأساسي على أربعة منافذ مدمجة 10 GE Enhanced Small Form-Factor Pluggable (SFP +) ، ومدخل GPS لتسجيل الطبقة 1 ، ومنافذ إمداد التوقيت المتكامل للبناء (BITS) ، ومنافذ الإدارة.
تتضمن تطبيقات Cisco ASR 9000 Series Carrier Ethernet خدمات الأعمال مثل الطبقة 2 والطبقة 3 VPN (L2VPN و L3VPN) و IPTV وشبكات توصيل المحتوى (CDNs) وشبكات النقل المتنقلة وبوابة شبكة النطاق العريض (BNG). تشمل الميزات المدعومة خدمات Ethernet. L2VPN; IPv4 و IPv6 و L3VPN ؛ الطبقة 2 والطبقة 3 البث المتعدد ؛ IP عبر مضاعفة تقسيم الطول الموجي الكثيف (IPoDWDM) وإيثرنت المتزامن (SyncE) وعمليات الإيثرنت وإدارته وصيانته (EOAM) وMPLS OAM وقوائم التحكم في الوصول (ACLs) من الطبقة 2 والطبقة 3 والجودة الهرمية للخدمة (HQoS) وإعادة التوجيه السريع لهندسة حركة مرور MPLS (MPLS TE-FRR) وتجميع الارتباطات متعددة الهياكل (MC-LAG) والتوجيه والتوصيل المتكامل (IRB) وإعادة التوجيه بدون توقف (NSF) والتوجيه بدون توقف (NSR) من Cisco.
ملاحظه:
- موقع إلى موقع IPSec VPN غير مدعوم حاليا على منصة ASR 9001.
— يحتوي RSP المدمج على ذاكرة وصول عشوائي (RAM) بسعة 8 جيجابايت وهو قادر على الاحتفاظ بعدة ملايين من المسارات، مما يجعل موجه Cisco ASR 9001 مفيدا كجهاز مخصص لعاكس المسار.
الجدول 1. مواصفات Cisco ASR 9001
باب | رقم الجزء أو المواصفات |
الهيكل | 9001 أس |
واجهات متكاملة | 4 × 10 GE SFP + |
محولات المنافذ المعيارية | 20 × 1 GE ، 2 × 10 GE ، 4 × 10 GE ، 1 × 40 GE |
التكرار | التكرار لمصدر الطاقة |
رقم جزء مصدر الطاقة | ● A9K-750W-AC ● A9K-750W-DC |
المواصفات المادية | ● الارتفاع: 3.472 بوصة (88.2 ملم) ● العرض: 17.42 بوصة (442 ملم) ● العمق: 18.5 بوصة (470 ملم) ● وزن الهيكل: 30.2032 رطلا (13.7 كجم) ● وزن الهيكل مع اثنين من MPAs: 36.37623 رطلا (16.5 كجم) |
مدخلات الطاقة | ● تيار متردد في جميع أنحاء العالم (90-265 فولت ؛ 50-60 هرتز) ● تيار مستمر في جميع أنحاء العالم (-40 فولت إلى -72 فولت) |
استهلاك الطاقة | 425 واط بشكل نموذجي ، 525 واط كحد أقصى |
الظروف البيئية | ● درجة حرارة التشغيل: 32 إلى 104 درجة فهرنهايت (0 إلى 40 درجة مئوية) ● درجة حرارة التخزين: -40 إلى 167 درجة فهرنهايت (-40 إلى 75 درجة مئوية) ● الرطوبة النسبية: 10 إلى 90٪ ، بدون تكاثف ● الامتثال التنظيمي |
المواصفات البيئية | |
درجة حرارة التشغيل (اسمية) | 41 إلى 104 درجة فهرنهايت (5 إلى 40 درجة مئوية) |
درجة حرارة التشغيل (على المدى القصير) | 23 إلى 131 درجة فهرنهايت (-5 إلى 55 درجة مئوية) |
رطوبة التشغيل (الاسمية) (الرطوبة النسبية) | 10 إلى 85٪ |
رطوبة التشغيل (على المدى القصير) | من 5 إلى 90٪ ملاحظة: يجب ألا يتجاوز 0.024 كجم من الماء أو الهواء الجاف |
درجة حرارة التخزين | -40 إلى 158 درجة فهرنهايت (-40 إلى 70 درجة مئوية) |
التخزين (الرطوبة النسبية) | 5 إلى 95٪ ملاحظة: يجب ألا يتجاوز 0.024 كجم ماء أو هواء جاف |
ارتفاع التشغيل | 1800 م |
تدفق الهواء | جنبا إلى جنب |
امتثال | |
معايير بناء معدات الشبكة (NEBS) | تم تصميم Cisco ASR 9001 لتلبية ما يلي: ● SR-3580: مستويات معايير NEBS (المستوى 3) ● GR-1089-CORE: NEBS EMC والسلامة ● GR-63-CORE: الحماية المادية NEBS ● VZ.TPR.9205: Verizon TEEER |
معايير ETSI | تم تصميم Cisco ASR 9001 لتلبية (التأهيل قيد التقدم): ● EN300 386: معدات شبكة الاتصالات (EMC) ● فئة التخزين ETSI 300 019 1.1 ● ETSI 300 019 فئة النقل 2.3 ● ETSI 300 019 فئة الاستخدام الثابت 3.1 ●EN55022: معدات تكنولوجيا المعلومات (الانبعاثات) ● EN55024: معدات تكنولوجيا المعلومات (المناعة) ●EN50082-1 / EN-61000-6-1: معيار المناعة العام |
معايير EMC | تم تصميم Cisco ASR 9001 لتلبية ما يلي: ● لجنة الاتصالات الفيدرالية (FCC) الفئة أ ● ICES 003 الفئة أ ● AS / NZS 3548 الفئة أ ● CISPR 22 (EN55022) الفئة أ ● VCCI الفئة أ ● BSMI الفئة أ ● IEC / EN 61000-3-2: توافقيات خط الطاقة ● IEC / EN 61000-3-3: تقلبات الجهد والوميض ● EN 50121-4: السكك الحديدية EMC |
المناعة | تم تصميم Cisco ASR 9001 لتلبية ما يلي: ● IEC / EN-61000-4-2: مناعة التفريغ الكهروستاتيكي (ملامسة 8 كيلو فولت ، هواء 15 كيلو فولت) ● IEC / EN-61000-4-3: مناعة مشعة (10 فولت / م) ● IEC / EN-61000-4-4: مناعة عابرة كهربائية سريعة (طاقة 2 كيلو فولت ، إشارة 1 كيلو فولت) ● IEC / EN-61000-4-5: منفذ التيار المتردد (4 كيلو فولت سم ، 2 كيلو فولت DM) ● IEC / EN-61000-4-5: منافذ الإشارة (1 كيلو فولت) ● IEC / EN-61000-4-5: منفذ التيار المستمر (1 كيلو فولت) ● IEC / EN-61000-4-6: مناعة ضد الاضطرابات التي يتم إجراؤها (10 فولت في الثانية) ● IEC / EN-61000-4-8: مناعة المجال المغناطيسي لتردد الطاقة (30A / m) ● IEC / EN-61000-4-11: انخفاضات الجهد ، والانقطاعات القصيرة ، وتغيرات الجهد ● EN 50121-4: السكك الحديدية EMC |
أمان | تم تصميم Cisco ASR 9001 لتلبية ما يلي: ● UL / CSA / IEC / EN 60950-1 ● IEC / EN 60825 سلامة الليزر ● ACA TS001 ● AS / NZS 60950 ● إدارة الغذاء والدواء: قانون اللوائح الفيدرالية لسلامة الليزر |
الجدول 1. طلب المعلومات لموجه Cisco ASR 9001
رقم الجزء | وصف المنتج | إصدار البرامج المدعومة |
أس آر -9001 | راوتر ASR 9001 مع 4 × 10 GE | برنامج Cisco IOS XR الإصدار 4.2.1 أو إصدار أحدث |
A9K-750W-AC | وحدة إدخال طاقة التيار المتردد | برنامج Cisco IOS XR الإصدار 4.2.1 أو إصدار أحدث |
إيه 9كي-750 واط-تيار مستمر | وحدة إدخال طاقة التيار المستمر | برنامج Cisco IOS XR الإصدار 4.2.1 أو إصدار أحدث |
A9K-MPA-20x1GE | 20 × 1 محول منفذ معياري GE | برنامج Cisco IOS XR الإصدار 4.2.1 أو إصدار أحدث |
A9K-MPA-2x10GE | 2 × 10 GE محول منفذ معياري | برنامج Cisco IOS XR الإصدار 4.2.1 أو إصدار أحدث |
A9K-MPA-4x10GE | 4 × 10 GE محول منفذ معياري | برنامج Cisco IOS XR الإصدار 4.2.1 أو إصدار أحدث |
A9K-MPA-1x40GE | 1 × 40 GE محول منفذ معياري | برنامج Cisco IOS XR الإصدار 4.2.3 أو إصدار أحدث |
