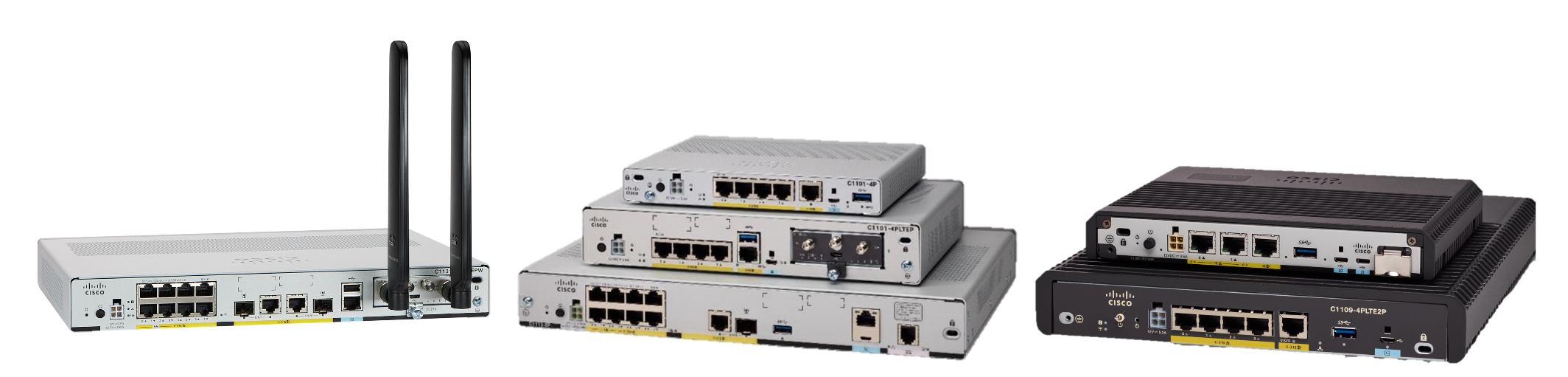

تتوسع مجموعة موجهات الخدمات المتكاملة من سلسلة Cisco 1000 (ISR 1000 Series) بشكل مطرد على مر السنين لتزويد عملائنا بالمرونة التي يحتاجونها. تجمع سلسلة ISR 1000 بين التوجيه والتبديل وشبكة Wi-Fi والأمان المتكامل وخيارات اتصال الوصلة الصاعدة DSL و LTE في جهاز واحد خفيف الوزن وعالي الأداء. اختر من بين برنامج Cisco IOS XE التقليدي أو برنامج Cisco IOS XE SD-WAN المدار بواسطة وحدة التحكم لنشر شبكتك بسرعة وموثوقية على جميع أجهزة توجيه Cisco ISR 1000 Series. باستخدام نموذج الدفع حسب النمو البسيط والمرن ، لا تشتري سعة الشبكة إلا عندما تحتاج إليها.
النماذج والتكوينات
تحتوي منصة C1161X-8PLTEP على ثمانية منافذ Gigabit Ethernet LAN ومنفذ Gigabit Ethernet WAN ومنفذ Gigabit Ethernet WAN ومنفذ Gigabit Ethernet WAN/SFP ووحدة LTE واحدة قابلة للتوصيل. يشير الحرف "X" إلى ذاكرة DRAM سعة 8 جيجابايت لاستضافة التطبيقات.
الميزات الرئيسية
تتحد الأجهزة الرائدة في الصناعة إلى جانب البرامج الغنية بالميزات لصنع أجهزة توجيه للمكاتب الصغيرة عالية الأداء. إنتاجية مشفرة تصل إلى 800 ميجابت في الثانية IMIX.
أحدث جيل من تقنيات الوصلة الصاعدة LTE ، بما في ذلك دعم الناقل المزدوج وتجميع الناقلات ، مع دعم 5G قريبا.
حلول مرنة لإدارة الشبكة، بدءا من دعم واجهة مستخدم الويب المحلية إلى وحدات تحكم SD-WAN المستضافة على السحابة والمحلية.
اتصال لاسلكي مزود بتقنية Wi-Fi 6 مدمج في جهاز صغير الحجم بدون مروحة.
تتوفر ميزات الأمان المتقدمة على الصندوق، بما في ذلك جدار حماية المؤسسة مع الوعي بالتطبيقات، وIPS/IDS، والحماية المتقدمة من البرامج الضارة، وتصفية عناوين URL، وبوابة الإنترنت الآمنة (SIG) من Cisco Umbrella (حافة خدمة الوصول الآمن [SASE]).
الجدول 1. المواصفات الميكانيكية لوحدات ISR 116x من Cisco
ميزة | C1161 (X) -8P | C1161 (X) -8PLTEP |
الأبعاد (الارتفاع × العرض × العمق) | 1.65 × 10.80 × 7.85 بوصة | 1.65 × 10.80 × 7.85 بوصة |
ثقل | 3.48 رطل (1.58 كجم) | 3.74 أرطال (1.70 كجم) |
الحد الأقصى لاستهلاك الطاقة (باستثناء خسارة PS الخارجية) | 20.1 واط | 24.8 واط |
مصدر طاقة خارجي | ● جهد إدخال التيار المتردد: عالمي من 100 إلى 240 فولت تيار متردد ، من 50 إلى 60 هرتز ● انتاج التيار الكهربائي: 12 فولت تيار مستمر ● طاقة الإخراج القصوى: 66 واط ● يتطلب مصدر طاقة 150 واط ل PoE و PoE + الاختياريين ● جهد خرج PoE -53.5 فولت تيار مستمر | |
ظروف التشغيل | ● درجة الحرارة: من 0 درجة إلى 40 درجة مئوية عند مستوى سطح البحر ، 1 درجة مئوية / 1000 قدم من 40 درجة مئوية ● الارتفاع: من 0 إلى 10,000 قدم (0 إلى 3048 م) ● الرطوبة: 5٪ إلى 85٪ رطوبة نسبية (بدون تكاثف) | |
ظروف عدم التشغيل | ● درجة الحرارة: -40 درجة إلى + 70 درجة مئوية (-40 درجة إلى + 158 درجة فهرنهايت) ● الارتفاع: من 0 إلى 15,000 قدم (0 إلى 4572 م) ● الرطوبة: 5٪ إلى 95٪ رطوبة نسبية (بدون تكاثف) | |
الحد الأدنى للإصدار المدعوم (XE SD-WAN) | 17.2.1 | 17.2.1 |
الجدول 2. وحدات SKU 116x ISR من Cisco
نموذج | WAN | شبكة LAN | ||||
جنرال الكتريك | DSL | 5 جي | LTE | 802.11 تيار متردد / فأس | جنرال الكتريك | |
C1161 (X) -8P | 2 | لا | لا | لا | لا | 8 |
C1161 (X) -8PLTEP | 2 | لا | نعم | نعم | لا | 8 |
الجدول 3. قابلية التوسع في الوضع المستقل Cisco 116x ISR (غير SD-WAN)
ميزة | C1161-8P (LTEP) | C1161X-8P (LTEP) |
ذاكرة DRAM/فلاش | 4 جيجابايت/4 جيجابايت | 8 جيجابايت/8 جيجابايت |
عدد قوائم التحكم في الوصول لكل نظام | 1.6 ك | 1.6 ك |
عدد IPv4 ACEs لكل نظام | 4K | 4K |
عدد مسارات IPv4 | 800 كيلو | 800 كيلو |
عدد مسارات IPv6 | 700 كيلو | 700 كيلو |
عدد جلسات NAT | 100 كيلو | 100 كيلو |
عدد VRFs | 4K | 4K |
الجدول 1. وحدات SKU DSL و LTE من Cisco 1100 Series
نموذج | WAN | واي فاي | مفتاح LAN | وحدة تحكم USB 3.0 مدمجة | قابل | ||||||
جنرال الكتريك | مجموعة GE / SFP | ADSL2 / VDSL2 + أو G.FAST أو G.SHDSL | LTE Advanced (CAT6) | LTE Adv. Pro (CAT18) | 802.11 تيار متردد | جنرال الكتريك | PoE أو PoE + | ||||
C1101-4P | 1 | غير أ | غير أ | غير أ | غير أ | غير أ | 4 | غير أ | غير أ | نعم (لا يوجد AUX) | دونجل CAT4 LTE |
C1109-2PLTEVZ | 1 | غير أ | غير أ | غير أ | على | على | 2 | على | على | نعم (لا يوجد AUX) | على نفس تقنية CAT4 مثل P-LTE-VZ |
C1109-2PLTEUS | 1 | على | على | على | على | على | 2 | على | على | نعم (لا يوجد AUX) | على نفس تقنية CAT4 مثل P-LTE-US |
C1109-2PLTEGB | 1 | على | على | على | على | على | 2 | على | على | نعم (لا يوجد AUX) | على نفس تقنية CAT4 مثل P-LTE-GB |
C1109-4PLTE2P | 1 | على | على | نعم مع تقنية التوصيل | على | على | 4 | على | غير أ | نعم | نعم (CAT4/CAT6)، قابلات توصيل مزدوجة، تسلسلية P-1T واحدة في الفتحة 0 |
C1111-8P (C1111X-8P مع ذاكرة وفلاش سعة 8 جيجابايت) | 1 | 1 | غير أ | غير أ | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1111-4P | 1 | 1 | غير أ | غير أ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1112-8P | غير أ | 1 | 1 G.FAST (الملحق ب) | غير أ | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1113-8P | غير أ | 1 | 1 G.FAST (المرفق أ) | غير أ | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1113-8PM | غير أ | 1 | 1 G.FAST (الملحق M) | غير أ | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1116-4P | غير أ | 1 | 1 VA-DSL (المرفق B/J) | غير أ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1117-4P | غير أ | 1 | 1 VA-DSL (المرفق ألف) | غير أ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1117-4PM | غير أ | 1 | 1 VA-DSL (المرفق M) | غير أ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1101-4PLTEP | 1 | غير أ | غير أ | غير أ | غير أ | غير أ | 4 | غير أ | غير أ | نعم (لا يوجد AUX) | نعم (CAT4/CAT6) |
C1111-8PLTEEA | 1 | 1 | غير أ | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1111-8PLTELA | 1 | 1 | غير أ | 1 أمريكا اللاتينية وآسيا والمحيط الهادئ | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1111-4PLTEEA | 1 | 1 | غير أ | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1111-4PLTELA | 1 | 1 | غير أ | 1 أمريكا اللاتينية وآسيا والمحيط الهادئ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1112-8PLTEEA | غير أ | 1 | 1 G.FAST (الملحق ب) | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1113-8PLTEEA | غير أ | 1 | 1 G.FAST (المرفق أ) | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1113-8PLTELA | غير أ | 1 | 1 G.FAST (المرفق أ) | 1 أمريكا اللاتينية وآسيا والمحيط الهادئ | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1113-8PMLTEEA | غير أ | 1 | 1 G.FAST (الملحق M) | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 8 | 4 | 2 | نعم | غير أ |
C1116-4PLTEEA | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق B/J) | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1117-4PLTEEA | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق ألف) | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1117-4PLTELA | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق ألف) | 1 أمريكا اللاتينية وآسيا والمحيط الهادئ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1117-4PMLTEEA | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق ماء) | 1 أوروبا والشرق الأوسط وشمال أفريقيا | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1118-8P | غير أ | 1 | 1 جي SHDSL | غير أ | غير أ | غير أ | 4 | 2 | 1 | نعم | غير أ |
C1121-4P | 1 | 1 | غير أ | غير أ | غير أ | غير أ | 4 | 2 | 1 | نعم | دونجل CAT4 LTE |
C1121-4PLTEP | 1 | 1 | غير أ | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 4 | 2 | 1 | نعم | نعم (الكل) |
C1121-8P (C1121X-8P مع ذاكرة سعة 8 جيجابايت وفلاش لدعم الأمان المتقدم SD-WAN) | 1 | 1 | غير أ | غير أ | غير أ | غير أ | 8 | 4 | 2 | نعم | دونجل CAT4 LTE |
C1121-8PLTEP (C1121X-8PLTEP مع ذاكرة سعة 8 جيجابايت وفلاش لدعم الأمان المتقدم SD-WAN) | 1 | 1 | غير أ | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 8 | 4 | 2 | نعم | نعم (الكل) |
C1126-8PLTEP (C1126X-8PLTEP مع ذاكرة سعة 8 جيجابايت وفلاش لدعم الأمان المتقدم SD-WAN) | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق B/J) | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 8 | 4 | 2 | نعم | نعم (الكل) |
C1127-8PLTEP (C1127X-8PLTEP مع ذاكرة سعة 8 جيجابايت وفلاش لدعم الأمان المتقدم SD-WAN) | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق ألف) | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 8 | 4 | 2 | نعم | نعم (الكل) |
C1127-8PMLTEP (C1127X-8PMLTEP مع ذاكرة سعة 8 جيجابايت وفلاش لدعم الأمان المتقدم SD-WAN) | غير أ | 1 | 1 ADSL2/VDSL2+ (المرفق ميم) | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 8 | 4 | 2 | نعم | نعم (الكل) |
C1128-8PLTEP | غير أ | 1 | جي إس دي إل | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 8 | 4 | 2 | نعم | نعم (الكل) |
سي 1161-8 ف (C1161X-8P مع ذاكرة سعة 8 جيجابايت وفلاش لدعم الأمان المتقدم SD-WAN) | 1 | 1 | غير أ | غير أ | غير أ | غير أ | 8 | 4 | 2 | نعم | دونجل CAT4 LTE |
C1161-8PLTEP (C1161X-8PLTEP مع ذاكرة وفلاش سعة 8 جيجابايت لدعم الأمان المتقدم SD-WAN) | 1 | 1 | غير أ | نعم مع تقنية التوصيل | نعم مع تقنية التوصيل | غير أ | 8 | 4 | 2 | نعم | نعم (الكل) |
