تقدم Arista مجموعة واسعة من أجهزة الإرسال والاستقبال الضوئية عالية الأداء والكابلات النحاسية لشبكات مراكز البيانات والحرم الجامعي ، بسرعات تتراوح من 1G إلى 800G ، وتصل من 1 متر إلى 80 كم +. تقدم مجموعة الوحدات الضوئية والكابلات من Arista مجموعة متنوعة من خيارات اتصال 800G عالية الكثافة ومنخفضة الطاقة (مزدوجة 400G) و 400G و 200G و 100G و 50G و 40G و 25G و 10G و 1G و 100M Ethernet عبر الألياف أو النحاس.
لاستيعاب مجموعة متزايدة من التطبيقات ، تقدم Arista مجموعة واسعة من أجهزة الإرسال والاستقبال OSFP و QSFP-DD و QSFP و SFP و SFP-DD و DSFP التي تتوافق مع معايير الصناعة ، مما يوفر مجموعة واسعة من خيارات الاتصال. تم تحسين كل وحدة لمختلف الوسائط والوصول (تتراوح من 0.5 متر إلى 80 كيلومترا). تحتوي جميع سرعات الواجهة ، من 1G إلى 400GE ، على خيارات اتصال تشمل الكابلات النحاسية ذات التوصيل المباشر (DACs) والكابلات الضوئية النشطة (AOCs) والألياف متعددة الأوضاع وأجهزة الإرسال والاستقبال الليفية أحادية الوضع.
have connectivity options that include Direct Attach copper Cables (DACs), Active Optical Cables (AOCs), multi-mode fiber and single-mode fiber transceivers.
مزايا أريستا للبصريات
الجودة والدعم: نشر البنية التحتية للشبكة ذات المهام الحيوية بثقة. مدعوم بالكامل من قبل Arista Support.
نشر أسرع: تخلص من دورات التأهيل للبصريات.
تقليل النفقات التشغيلية: تجنب حالات فشل الشبكة المكلفة ووقت التوقف عن العمل بسبب عدم توافق البصريات أو الفشل.
تبسيط المشتريات: متجر شامل للاتصال البصري والنحاسي من 1G إلى 400G.
عملية التوصيل والتشغيل: سهلة الاستخدام وتكامل كامل مع EOS وCloudVision، "إنها تعمل فقط".
دعم 400 جيجابت إيثرنت OSFP و QSFP-DD الكابلات والبصريات
400GBASE-AOC الكابلات الضوئية
أطوال الوصلات 1 و 3 و 5 و 7 و 10 و 15 و 20 و 25 و 30 مترا عبر الكابل البصري النشط

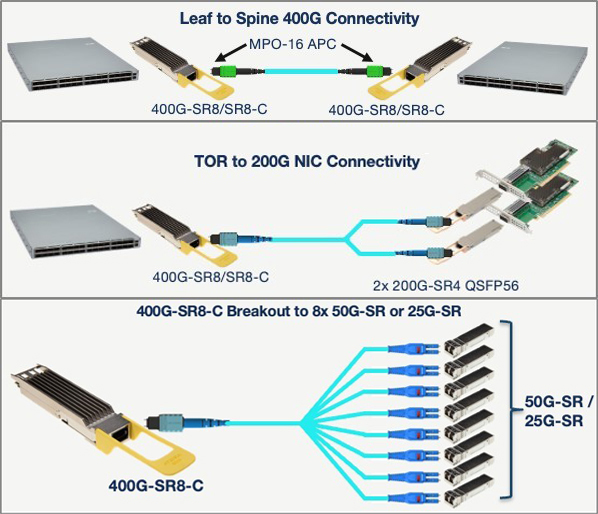

400GBASE-SR8 OSFP جهاز الإرسال والاستقبال
أطوال وصلة تصل إلى 100 متر عبر OM3 أو OM4 MMF متوازي
جهاز الإرسال والاستقبال 400GBASE-DR4 OSFP و QSFP-DD
أطوال ارتباط تصل إلى 500 متر عبر ألياف أحادية الوضع المتوازية
الاختراق إلى 4x 100G-DR QSFP أجهزة الإرسال والاستقبال
جهاز الإرسال والاستقبال 400GBASE-XDR4 OSFP و QSFP-DD
أطوال وصلة تصل إلى 2 كم عبر ألياف أحادية الوضع متوازية
الاختراق إلى 4x 100G-FR QSFP أجهزة الإرسال والاستقبال
جهاز الإرسال والاستقبال 400GBASE-PLR4 OSFP و QSFP-DD
أطوال وصلة تصل إلى 10 كم عبر ألياف أحادية الوضع المتوازية
الاختراق إلى 4x 100G-LR QSFP أجهزة الإرسال والاستقبال
جهاز الإرسال والاستقبال 400GBASE-FR4 OSFP و QSFP-DD
أطوال ارتباط تصل إلى 2 كم عبر ألياف أحادية الوضع على الوجهين
جهاز الإرسال والاستقبال 400GBASE-LR4 OSFP و QSFP-DD
أطوال وصلة تصل إلى 10 كم عبر ألياف أحادية الوضع على الوجهين
400GBASE-2FR4 OSFP جهاز الإرسال والاستقبال
أطوال وصلة تصل إلى 2 كم على زوجين من الألياف أحادية الوضع على الوجهين
اندلاع إلى 2x 200G-FR4 على ألياف أحادية الوضع بطول 2 كم
جهاز الإرسال والاستقبال 400GBASE-ZR OSFP و QSFP-DD
ما يصل إلى 120 كم عبر الألياف أحادية الوضع على الوجهين مع تضخيم بصري
400GBASE-CR8 OSFP Twinax الكابلات النحاسية
أطوال الوصلة 1 و 2 و 3 م عبر كابل نحاسي مزدوج المحور
400GBASE-CR8 QSFP-DD Twinax الكابلات النحاسية
أطوال الوصلة 1 و 2 و 2.5 متر عبر كابل نحاسي twinax
الجدول 1. مواصفات كابل Arista 400 جيجابت إيثرنت
نوع PHY | نوع الموصل | الطول الموجي (نانومتر) | نوع الكابل | ماكس ريتش |
400 جيجا بيس - CR8 | OSFP إلى OSFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى QSFP-DD | – | تويناكس النحاس | 1 ، 2 ، 2.5 ، 3 م | |
400GBASE-CR8 إلى 2x 200GBASE-CR4 | OSFP إلى 2x QSFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى 2x QSFP | – | تويناكس النحاس | 1 ، 2 ، 2.5 م | |
200GBASE-CR8 إلى 2x 100GBASE-CR4* | OSFP إلى 2x QSFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى 2x QSFP | – | تويناكس النحاس | 1 ، 2 ، 2.5 م | |
400GBASE-CR8 إلى 4x 100GBASE-CR2 | OSFP إلى 4x QSFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى 4x QSFP | – | تويناكس النحاس | 1 ، 2 ، 2.5 م | |
400GBASE-CR8 إلى 4x 100GBASE-CR4 | OSFP إلى 4x QSFP | – | كابل نحاسي نشط | 1 ، 2 ، 3 ، 5 م |
QSFP-DD إلى 4x QSFP | – | كابل نحاسي نشط | 1 ، 2 ، 3 ، 5 م | |
200GBASE-CR8 إلى 4 × 50GBASE-CR2* | OSFP إلى 4x QSFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى 4x QSFP | – | تويناكس النحاس | 1 ، 2 ، 2.5 م | |
400GBASE-CR8 إلى 8 × 50GBASE-CR | OSFP إلى 8x SFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى 8x SFP | – | تويناكس النحاس | 1 ، 2 ، 2.5 م | |
200GBASE-CR8 إلى 8 × 25GBASE-CR* | OSFP إلى 8x SFP | – | تويناكس النحاس | 1 ، 2 ، 3 م |
QSFP-DD إلى 8x SFP | – | تويناكس النحاس | 1 ، 2 ، 2.5 م | |
400 جيجابايس-AOC | OSFP إلى OSFP أو QSFP-DD إلى QSFP-DD | 850 | MMF | 1 م إلى 30 م |
* يتطلب تكوين منفذ OSFP/QSFP-DD لسعة 200 جيجابايت باستخدام 8 ممرات كهربائية 25 جيجا بغيغابايت NRZ. يسمح بالتفاعل مع منافذ 100G QSFP و 25G SFP القديمة.
الجدول 2. مواصفات Arista 400 جيجابت إيثرنت البصرية
نوع PHY | نوع الموصل | طول الموجة (نانومتر) | نوع الكابل | الحجم الأساسي (واحد) | عرض النطاق الترددي المشروط (ميجا هرتز * كم) | قوة الإرسال (ديسيبل) | قوة Rx (ديسيبل) | ماكس ريتش |
400 جيجابايس-VSR4 | MPO-12 APC | 850 | OM3 OM4 | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | +4.0 إلى -4.6/حارة | +4.0 إلى -6.3/حارة | 30 م 50 م |
400GBASE-SR8 و SR8-C | MPO-16 ناقلة الجنود المدرعة | 850 | OM3 OM4 | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | -6.5 إلى +4.0 / حارة | -8.4 إلى +4.0 / حارة | 70 م 100 م |
400 جيجابايت - دينار بحريني (400 جرام - قاعدة SR4.2) | MPO-12 UPC | 855 908 | OM3 OM4 | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | -6 إلى +4 / حارة | -7.9 إلى +4 / حارة | 70 م 100 م |
400 جيجابايت - FR4 | خطاب الاعتماد | 1271, 1291 1311, 1331 | SMF | ز.652 | – | -3.3 إلى +3.5 / حارة | -7.3 إلى +3.5 / حارة | 2 كم |
400 جيجا بيس - LR4 | خطاب الاعتماد | 1271, 1291 1311, 1331 | SMF | ز.652 | – | -2.7 إلى +5.1 / حارة | -9 إلى 5.1 / حارة | 10 كم |
400 جيجابايس LR8 | خطاب الاعتماد | 1274, 1278, 1282, 1287, 1296, 1300, 1305, 1309 | SMF | ز.652 | – | -2.8 إلى +5.3 / حارة | -9.1 إلى +5.3 / حارة | 10 كم |
400 جيجابايس-2FR4 | CS | 1271, 1291 1311, 1331 | SMF | ز.652 | – | -4.2 إلى 4.7 / حارة | -8.2 إلى 4.7 / حارة | 2 كم |
400 جيجابايس-DR4 | MPO-12 APC | 1310 | SMF | ز.652 | – | -2.9 إلى +4.0 / حارة | -5.9 إلى +4.0 / حارة | 500 م |
400 جيجا بيس - XDR4 | MPO-12 APC | 1310 | SMF | ز.652 | – | -2.4 إلى +4.0 / حارة | -6.4 إلى +4.5 / حارة | 2 كم |
400 جيجابايس - PLR4 | MPO-12 APC | 1310 | SMF | ز.652 | – | -1.4 إلى +4.0 / حارة | -7.7 إلى +4.5 / حارة | 10 كم |
400 جيجابايس-ZR** | خطاب الاعتماد | 1528.77 إلى 1566.52 | SMF | ز.652 | – | >-10 | -16 إلى 0 | 120 كم |
** الرجوع إلى ورقة بيانات حلول 400ZR DCI لمزيد من التفاصيل
الجدول 1. وحدات وكابلات البصريات Arista 400G
رقم الجزء | وصف |
400 جيجابت إيثرنت OSFP الكابلات البصرية النشطة | |
AOC-O-O-400G-1M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 1 متر |
AOC-O-O-400G-3M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 3 أمتار |
AOC-O-O-400G-5M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 5 أمتار |
AOC-O-O-400G-7M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 7 أمتار |
AOC-O-O-400G-10M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 10 أمتار |
AOC-O-O-400G-15M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 15 مترا |
AOC-O-O-400G-20M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 20 مترا |
AOC-O-O-400G-25M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 25 مترا |
AOC-O-O-400G-30M | كابل بصري نشط من OSFP إلى OSFP بسرعة 400 جيجابت ، 30 مترا |
400 جيجابت إيثرنت OSFP البصريات | |
OSFP-400G-VSR4 | جهاز إرسال واستقبال 400GBASE-VSR4 OSFP ، موصل MPO-12 APC ، حتى 50 مترا عبر OM4 MMF المتوازي. |
OSFP-400G-SR8 | جهاز الإرسال والاستقبال 400GBASE-SR8 OSFP ، موصل MPO-16 APC ، حتى 100 متر عبر OM4 MMF المتوازي. |
OSFP-400G-SR8-C | جهاز الإرسال والاستقبال 400GBASE-SR8 و 8x 50G / 25G-SR OSFP ، موصل MPO-16 APC ، 100 متر عبر OM4 MMF المتوازي |
OSFP-400G-SRBD | 400GBASE-BIDI (400GBASE-SR4.2) ، 4x 100GBASE-BIDI و 4x 100GBASE-SR1.2 OSFP Transceier ، موصل MPO-12 UPC ، 70 م / 100 م على OM3 / OM4 MMF المتوازي. |
OSFP-400G-DR4 | جهاز إرسال واستقبال 400GBASE-DR4 OSFP ، موصل MPO12 APC ، حتى 500 متر عبر SMF المتوازي |
OSFP-400G-XDR4 | جهاز إرسال واستقبال OSFP 4 × 100GBASE-FR (أو 400G-XDR4) ، موصل MPO12 APC ، حتى 2 كم عبر SMF المتوازي |
OSFP-400G-XDR4-S | جهاز إرسال واستقبال OSFP 4x 100GBASE-FR (أو 400G-XDR4) ، مع موصلات بصرية SN ، حتى 2 كم عبر SMF المتوازي |
OSFP-400G-PLR4 | جهاز إرسال واستقبال OSFP 4x 100GBASE-LR (أو 400G-PLR4) ، موصل MPO12 APC ، حتى 10 كم عبر SMF المتوازي |
OSFP-400G-PLR4-S | جهاز إرسال واستقبال OSFP 4x 100GBASE-LR (أو 400G-PLR4) ، مع موصلات بصرية SN ، تصل إلى 10 كم عبر SMF المتوازي |
OSFP-400G-FR4 | جهاز إرسال واستقبال 400GBASE-FR4 OSFP ، حتى 2 كم فوق SMF مزدوج |
OSFP-400G-LR4 | جهاز إرسال واستقبال 400GBASE-LR4 OSFP ، يصل إلى 10 كم فوق SMF مزدوج |
OSFP-400G-LR8 | جهاز إرسال واستقبال 400GBASE-LR8 OSFP ، يصل إلى 10 كم عبر SMF مزدوج |
OSFP-400G-2FR4 | جهاز إرسال واستقبال OSFP 400GBASE-2FR4 (2x 200G-FR4) ، حتى 2 كم عبر أزواج من SMF على الوجهين |
OSFP-400G-ZR2 | 400GBASE-ZR OSFP جهاز إرسال واستقبال رقمي متماسك قابل للضبط ، يصل إلى 120 كم عبر SMF مزدوج الاتجاه مع تضخيم |
400 جيجابت إيثرنت QSFP-DD الكابلات البصرية النشطة | |
AOC-D-D-400G-1M | كابل بصري نشط 400 جيجابت من QSFP-DD إلى QSFP-DD ، 1 متر |
AOC-D-D-400G-3M | كابل بصري نشط 400 جيجابت QSFP-DD إلى QSFP-DD ، 3 أمتار |
AOC-D-D-400G-5M | كابل بصري نشط 400 جيجابت من QSFP-DD إلى QSFP-DD ، 5 أمتار |
AOC-D-D-400G-7M | كابل بصري نشط 400 جيجابت QSFP-DD إلى QSFP-DD ، 7 أمتار |
AOC-D-D-400G-10M | كابل بصري نشط 400 جيجابت QSFP-DD إلى QSFP-DD ، 10 أمتار |
AOC-D-D-400G-15M | كابل بصري نشط 400 جيجابت QSFP-DD إلى QSFP-DD ، 15 مترا |
AOC-D-D-400G-20M | كابل بصري نشط 400 جيجابت من QSFP-DD إلى QSFP-DD ، 20 مترا |
AOC-D-D-400G-25M | كابل بصري نشط 400 جيجابت من QSFP-DD إلى QSFP-DD ، 25 مترا |
AOC-D-D-400G-30M | كابل بصري نشط 400 جيجابت QSFP-DD إلى QSFP-DD ، 30 مترا |
بصريات 400 جيجابت إيثرنت QSFP-DD | |
QDD-400G-VSR4 | جهاز الإرسال والاستقبال 400GBASE-VSR4 QSFP-DD ، موصل MPO-12 APC ، حتى 50 مترا عبر OM4 MMF المتوازي. |
QDD-400G-SR8 | جهاز الإرسال والاستقبال 400GBASE-SR8 QSFP-DD ، موصل MPO-16 APC ، حتى 100 متر عبر OM4 MMF المتوازي. |
QDD-400G-SR8-C | جهاز إرسال واستقبال 400GBASE-SR8 و 8x 50G-SR / 25G-SR QSFP-DD ، موصل MPO-16 APC ، حتى 100 متر عبر OM4 MMF المتوازي |
QDD-400G-SRBD | 400GBASE-SR4.2 (400G-BIDI) ، 4x 100GBASE-BIDI (100G-SRBD) و 4x 100GBASE-SR1.2 QSFP-DD جهاز إرسال واستقبال ، موصل MPO-12 UPC ، 70 م / 100 م عبر OM3 / OM4 MMF المتوازي. |
كيو دي دي-400 جيم-دي آر 4 | جهاز الإرسال والاستقبال 400GBASE-DR4 QSFP-DD ، موصل MPO12 APC ، حتى 500 متر عبر SMF المتوازي |
QDD-400G-XDR4 | جهاز إرسال واستقبال QSFP-DD 4x 100GBASE-FR (or400G-XDR4) ، موصل MPO12 APC ، حتى 2 كم عبر SMF المتوازي |
QDD-400G-XDR4-S | جهاز إرسال واستقبال 4x 100GBASE-FR (or400G-XDR4) QSFP-DD ، مع موصلات بصرية SN ، حتى 2 كم عبر SMF المتوازي |
QDD-400G-PLR4 | جهاز إرسال واستقبال QSFP-DD 4x 100GBASE-LR (أو 400G-PLR4) ، موصل MPO12 APC ، حتى 10 كم عبر SMF المتوازي |
كيو دي دي-400 جيم-بي ال آر 4-إس | جهاز إرسال واستقبال QSFP-DD 4x 100GBASE-LR (أو 400G-PLR4) ، مع موصلات بصرية SN ، حتى 10 كم عبر SMF المتوازي |
كيو دي دي-400 جيم-FR4 | جهاز إرسال واستقبال 400GBASE-FR4 QSFP-DD ، يصل إلى 2 كم فوق SMF مزدوج |
كيو دي دي-400 جيم-LR4 | جهاز إرسال واستقبال 400GBASE-LR4 QSFP-DD ، حتى 10 كم عبر SMF مزدوج |
كيو دي دي-400 جيم-LR8 | جهاز إرسال واستقبال 400GBASE-LR8 QSFP-DD ، يصل إلى 10 كم فوق SMF مزدوج |
QDD-400G-ZR | جهاز إرسال واستقبال رقمي متماسك قابل للضبط 400GBASE-ZR QSFP-DD ، حتى 120 كم عبر SMF مزدوج مع تضخيم |
كيو دي دي-400 جيم-ZRP | 400GBASE-ZR + ، متوافق مع OpenZR + ، جهاز إرسال واستقبال رقمي متماسك قابل للضبط QSFP-DD |
