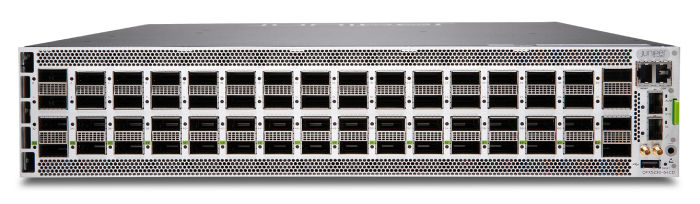

محول Juniper Networks QFX5230-64CD هو محول من فئة الجذر العالي ، مخصص لأجهزة تحويل الشبكة ذات النطاق الترددي العالي التي تدعم ما يصل إلى 64 × 400 جيجابت ، و 128 × 200 جيجابت ، و 256 × 100 جيجابت ، و 64 × 40 جيجابت ، و 256 × 25 جيجابت ، و 256 × 10 جيجابت في 2 U. وهذا يجعل QFX5230-64CD مثاليا لعمليات نشر مركز البيانات الذكاء الاصطناعي وأدوار العمود الفقري والعمود الفقري الفائق داخل بنى IP و Ethernet VPN-Virtual Extensible LAN (EVPN-VXLAN). تدعم إمكانات الوصول المباشر للذاكرة عن بعد الإضافية عبر شبكة إيثرنت المتقاربة (RoCEv2) الخاصة ب QFX5230-64CD عمليات نشر تخزين IP حيث بدلا من الاعتماد على التبديل العميق للمخزن المؤقت ، توفر آليات جودة الخدمة مثل نقطة رمز الخدمات الموزعة للتحكم في التدفق المستندة إلى الأولوية (PFC-DSCP) وإخطار الازدحام الصريح (ECN) أداء عاليا لأحمال عمل التخزين. دعم بصريات ZR / ZR-M يجعلها مناسبة لحالات استخدام التوصيل البيني للحافة ومركز البيانات (DCI).
يدعم محول Juniper Networks QFX5230-64CD ما يلي:
أقمشة IP عالية السرعة وعالية الكثافة والعمود الفقري والأوراق
اتصالات 400 جيجابت و200 جيجابت و100 جيجابت و50 جيجابت و40 جيجابت و25 جيجابت إيثرنت و10 جيجابت
ميزات L2 / L3 المتقدمة و ZTP الآمن
بنيات IP كبيرة من الجيل التالي مع إمكانات أتمتة هي الأفضل في فئتها
الجدول 1. سعة نظام QFX5230-64CD
البارامتر | مواصفات |
إنتاجية النظام | حتى 25.6 تيرابايت في الثانية |
قدرة إعادة التوجيه | 10.6 مليار عبوة في الثانية |
كثافة المنفذ | 64 منفذا من QSFP56-DD 400GbE |
الحد الأقصى للمنافذ مع الاختراق | 128 × 200 جيجابت أو 256 × 100 جيجابت أو 64× 40 جيجابت أو 256 × 25 جيجابت أو 256 × 10 جيجابت |
الأبعاد (العرض × الارتفاع × العمق) | 17.4 × 3.43 × 25.6 |
وحدات الرف | 2 وحدة |
ثقل | 55 رطلا (25 كجم) مع تركيب مصادر الطاقة والمراوح |
نظام التشغيل | تطور نظام التشغيل Junos |
وحده المعالجه المركزيه | إنتل هيويت ليك (6 نواة) |
ذاكرة | سعة 32 جيجابايت (16 جيجابايت × 2) من ذاكرة DDR4 |
خزن | 2 × 100 جيجابايت |
قوة | مصادر طاقة احتياطية (1+1) قابلة للتوصيل دون إيقاف التشغيل 3000 واط تيار متردد/2400 وات تيار مستمر |
تبريد | تبريد المنافذ إلى وحدات FRU (AFO) ووحدات FRU إلى المنافذ (AFI)وحدات مروحة احتياطية (5×2+1) +1 قابلة للتوصيل دون إيقاف التشغيل |
إجمالي المخزن المؤقت للحزم | 112 ميغابايت |
الضمان | ضمان جونيبر القياسي لمدة عام واحد |
الجدول 1. مواصفات التبديل QFX5230-64CD
رقم المنتج | وصف |
عامل الشكل | ثابت 2 U |
الأبعاد (العرض × الارتفاع × العمق) | 17.4 × 3.43 × 25.6 بوصة |
قدرة التبديل | 25.6 تيرابايت في الثانية / 10.6 بت في الثانية |
كثافة المنافذ (10/25/40/50/100/400GbE) | 64 منفذا من QSFP56-DD 400GbE |
استهلاك الطاقة | سحب الطاقة النموذجي: 580 وات (50٪ من حركة المرور مع DACs @ [25C-31C])
الحد الأقصى لسحب الطاقة: 1600 وات (100٪ حركة المرور مع 16 بصرية ZR4 و48 بصريات غير ZR4 @41C) |
سعة المخزن المؤقت | 112 ميغابايت |
عناوين MAC | 128,000 |
مسارات IPv4 للبث الأحادي/البث المتعدد | 850,000 |
مسارات البث الأحادي/البث المتعدد IPv6 | 360,000 |
عدد شبكات VLAN | 4,000 |
إدخالات ARP | 32,000 |
الجدول 1. QFX5230-64CD معلومات طلب التبديل
كود التخزين التعريفي للأجهزة | وصف |
QFX5230-64CD-AFO | QFX5230-64CD (أجهزة مزودة ببرامج أساسية)، 2U، 64 منفذ QSFP56-DD، مراوح احتياطية، 2 من مصادر طاقة التيار المتردد، تدفق هواء من الأمام إلى الخلف |
QFX5230-64CD-AFI | QFX5230-64CD (أجهزة مزودة ببرامج أساسية)، 2U، 64 منفذا QSFP56-DD، مراوح احتياطية، 2 مزود طاقة تيار متردد، تدفق هواء من الخلف إلى الأمام |
QFX5230-64CD-D-AFO | QFX5230-64CD (الأجهزة المزودة بالبرامج الأساسية)، 2U، 64 منفذا QSFP56-DD، مراوح زائدة عن الحاجة، 2 مزود طاقة تيار مستمر، تدفق هواء من الأمام إلى الخلف |
QFX5230-64CD-D-AFI | QFX5230-64CD (أجهزة مزودة ببرامج أساسية)، 2U، 64 منفذا QSFP56-DD، مراوح احتياطية، 2 مصدر طاقة تيار مستمر، تدفق هواء من الخلف إلى الأمام |
QFX5230-64CD-CHAS | QFX5230-64CD (أجهزة مزودة ببرامج أساسية) ، 2U ، 64 منفذ QSFP56-DD بدون PSU والمراوح |
JNP-3000W-AC-AFO | QFX5230-64CD-AFO 2U وحدة إمداد طاقة التيار المتردد |
JNP-3000W-DC-AFO | QFX5230-64CD-D-AFO 2U وحدة إمداد الطاقة DC |
JNP-2700W-AC-AFI | QFX5230-64CD-AFI 2 وحدة إمداد طاقة تيار متردد |
JNP-2400W-DC-AFI | QFX5230-64CD-D-AFI 2U وحدة إمداد الطاقة DC |
QFX5230-64CD-FANAI | مراوح تدفق الهواء من الأمام إلى الخلف لسحب تدفق الهواء من الأمام إلى الخلف QFX5230-64CD |
QFX5230-64CD-READ | تدفق الهواء في مراوح تدفق الهواء من الخلف إلى الأمام ل QFX5230-64CD |
QFX5230-2RU-4PRMK | طقم تثبيت الرف 4 أعمدة ل QFX5230-64CD |
برمجيات | |
S-QFX5K-C4-A1-X | اشتراك برنامج متقدم 1 (X = أطوال المدة (1،3،5، P): ترخيص لمدة عام واحد ، 3 سنوات ، 5 سنوات ، دائم) ل QFX5230-64CD |
إس كيو اف اكس 5ك سي 4 إيه 2 إكس | اشتراك برنامج Advanced 2 (X = أطوال المدة (1،3،5، P): ترخيص لمدة عام واحد ، 3 سنوات ، 5 سنوات ، دائم) ل QFX5230-64CD |
S-QFX5K-C4-P1-X | اشتراك Premium Software (X = أطوال المدة (1،3،5 ، P): ترخيص لمدة عام واحد ، 3 سنوات ، 5 سنوات ، دائم) ل QFX5230-64CD |
الجدول 2. 64xQSFP-DD منافذ ، بصريات وكابلات مدعومة بدون كسر
نوع التطبيق | مواصفات | سكو |
400 جيجا بيس - CR8 | QSFP-DD إلى QSFP-DD ، نحاس سلبي ، 1 / 2.5 م | QDD-400G-DAC-xM |
400 جيجابايس-AOC | QSFP-DD إلى QSFP-DD ، كابل بصري نشط ، 1/3/5/7/10/15/20/30 م | QDD-400G-AOC-xM |
400 جيجابايس-DR4 | QSFP-DD ، حتى 500 متر ، SMF ، MPO-12 | كيو دي دي-400 جيم-دي آر 4 |
400 جيجابايت - FR4 | QSFP-DD ، حتى 2 كم ، SMF ، دوبلكس LC | كيو دي دي-400 جيم-FR4 |
400 جيجا بيس - LR4 | QSFP-DD ، حتى 10 كم ، SMF ، LC مزدوج | كيو دي دي-400 جيم-LR4-10 |
100 جيجا بيس - CR4 | QSFP28 إلى QSFP28 ، نحاس سلبي ، 1/3 / 5 م | JNP-100G-DAC-xM |
100 جيجا بايس-AOC | QSFP28 إلى QSFP28 ، كابل بصري نشط ، 1/3/5/7/10/15/20/30 م | JNP-100G-AOC-xM |
100 جيجا بيس-4 ريال | QSFP ، حتى 70 مترا مع OM3 و 100 م مع OM4 MMF ، MPO-12 | كيو إس إف بي-100 جيم-SR4-C |
100 جيجا بيس - DR | QSFP ، حتى 500 متر ، SMF ، LC | كيو إس إف بي-100 جيم-دي آر |
100 جيجابايس-CWDM4 | QSFP ، حتى 2 كم ، SMF ، LC | كيو إس إف بي-100 جيم-سي دبليو دي إم سي |
100 جيجابايت - FR | QSFP ، حتى 2 كم ، SMF ، LC | كيو إس إف بي-100 جيم-FR |
100 جيجا بيس - LR4 | QSFP ، حتى 10 كم ، SMF ، LC | كيو إس إف بي-100 جي-LR4-C |
100 جيجا بيس - LR | حتى 10 كم ، SMF ، LC | كيو إس إف بي-100 جي إل آر |
100 جرام 4WDM-40 | حتى 40 كم ، SMF ، LC | كيو إس إف بي-100 جيم-4WDM40 |
100 جرام ZR4 | ما يصل إلى 60 كم ، SMF ، LC | كيو إس إف بي-100 جيم-ZR4 |
40 جرام - CR4 | QSFP + إلى QSFP + ، نحاس سلبي ، 1/3 / 5 م | QFX-QSFP-DAC-xM |
40 جي - AOC | QSFP + إلى QSFP + ، كابل بصري نشط ، 1/3/5/7/10/15/20 / 30 م | JNP-40G-AOC-xM |
40 جيجا بيس-4 ريال | QSFP ، حتى 100 متر مع OM3 و 150 م مع OM4 MMF ، MPO-12 | QFX-QSFP-40G-SR4 |
40 جرام بيدي | QSFP ، حتى 100 متر مع OM3 و 150 م مع OM4 MMF ، LC | JNP-QSFPP-40G-BXSR |
40 جرام ESR4 | QSFP ، حتى 300 متر مع OM3 و 150 م مع OM4 MMF ، MPO-12 | كيو إس ف بي بي - 4 × 10 جي إي - ريال |
40 جرام LX4 | QSFP ، حتى 100 متر مع OM3 و 150 م مع / OM4 MMF ، 2 كم SMF ، LC | JNP-QSFP-40G-LX4 |
40 جرام IR4 | QSFP ، حتى 2 كم ، SMF ، LC | JNP-QSFP-40GE-IR4 |
40 جيجابايس-LR4 | QSFP ، حتى 10 كم ، SMF ، LC | كيو إس ف بي بي -40 جي - LR4 - سي |
الجدول 3. 64xQSFP-DD ، بصريات وكابلات فرعية مدعومة
نوع التطبيق | مواصفات | سكو |
200 جيجا بيس - CR4 | QSFP56-DD إلى 2xQSFP56 ، نحاس سلبي ، 1/2 / 2.5 م | QDD-2X200G-xM |
100 جيجا بيس - CR2 | QSFP56-DD إلى 4xQSFP56 ، نحاس سلبي ، 1/2 / 2.5 م | QDD-4X100G-xM |
100 جرام ريال1.2 | QSFP-DD ، 4x100G ، حتى 70 مترا مع OM3 و 100 م مع OM4 MMF ، MPO-12 | QDD-400G-SR4P2 |
100 جيجا بيس - DR | QSFP-DD ، 4x100G ، حتى 500 م ، SMF ، MPO-12 | كيو دي دي-400 جيم-دي آر 4 |
100 جيجابايت - FR | QSFP-DD ، 4x100G ، حتى 2 كم ، SMF ، MPO-12 | كيو دي دي-4X100G-FR |
100 جيجا بيس - LR | QSFP-DD ، 4x100G ، حتى 10 كم ، SMF ، MPO-12 | كيو دي دي-4X100G-LR |
50 جرام CR2 | QSFP إلى 2xQSFP ، نحاس سلبي ، 1/2/3 / 5 م | JNP-100G-2X50G-xM |
25 جيجا بيس - سي آر | QSFP28 إلى 4xSFP28 ، نحاس سلبي ، 1/3 / 5 م | JNP-100G-4X25G-xM |
25 جيجابايس-ريال | QSFP ، 4x25G ، حتى 70 مترا مع OM3 و 100 م مع OM4 MMF ، MPO-12 | كيو إس إف بي-100 جيم-SR4-C |
10 جيجا بيس سي آر | QSFP + إلى 4xSFP + ، نحاس سلبي ، 1/3 م | QFX-QSFP-DACBO-xM |
10 جيجابايس-ريال | QSFP ، 4x10G ، حتى 300 متر مع OM3 و 150 م مع OM4 MMF ، MPO-12 | كيو إس ف بي بي - 4 × 10 جي إي - ريال |
10جيجابايس-LR | QSFP ، 4x10G ، حتى 10 كم ، SMF ، MPO-12 | JNP-QSFP-4X10GE-LR |
الجدول 4. 2xSFP + والبصريات والكابلات المدعومة
نوع التطبيق | مواصفات | سكو |
10 جرام اتحاد الجمهوريات الاشتراكية | SFP ، حتى 30 مترا مع OM2 و 100 م مع OM3 MMF ، LC | SFPP-10G-USR-C |
10 جيجابايس-ريال | SFP ، حتى 300 متر مع OM3 و 400 م مع OM4 MMF ، LC | SFPP-10G-SR-C |
10جيجابايس-LR | SFP ، حتى 10 كم ، SMF ، LC | SFPP-10G-LRT2-C |
10جيجابايس إيه آر | SFP ، حتى 40 كم ، SMF ، LC | SFPP-10G-ER-C |
