توفر محولات التكوين الثابت QFX10002 Juniper Networks خيارات 100 جيجابت و 40 جيجابت و 10 جيجابت في شكل 2 U. تدعم جميع المحولات منافذ الإرسال والاستقبال رباعية الحجم الحجم القابلة للتوصيل بالإضافة إلى عامل الشكل (QSFP +) و QSFP28 لسرعات 40 جيجابت و 100 جيجابت إيثرنت ، على التوالي. مع دعم 10 جيجابت و 40 جيجابت و 100 جيجابت إيثرنت في نظام أساسي واحد ، توفر محولات QFX10002 الأساس لمركز البيانات اليوم ، مما يوفر حماية استثمارية طويلة الأجل للمتطلبات الحالية والناشئة.
تعد محولات QFX10002 أعضاء في الخط QFX10000 من محولات Ethernet ، والتي يمكن نشرها في عدد من التصميمات والبنى المختلفة لشبكات الطبقة 2 والطبقة 3 ، بما في ذلك تجميع الارتباطات متعددة الهياكل (MC-LAG) و Junos Fusion والتكوينات المستندة إلى EVPN / VXLAN على أساس بنية IP. تضمن البنية المفتوحة للعملاء إمكانية البناء على نظام التشغيل Juniper Networks Junos لتسريع وتيرة الابتكار لديهم. تدعم محولات QFX10000 أيضا التوصيل البيني لمركز البيانات (DCI)، وهو أمر بالغ الأهمية لتنقل أحمال العمل وتوافر التطبيقات.
نماذج التبديل
يشتمل خط QFX10002 على ثلاثة طرازات محولات ثابتة 2 U ، يوفر كل منها أداء حزمة بسرعة سلكية بسرعات 10 جيجابت أو 40 جيجابت أو 100 جيجابت. توفر جميع المحولات الثلاثة مجموعة غنية من ميزات نظام التشغيل Junos. بالإضافة إلى الإنتاجية العالية Q5 ASIC ، تم تحسين أداء مستوى التحكم على جميع مفاتيح QFX10002 بشكل أكبر من خلال وحدة المعالجة المركزية Intel رباعية النواة القوية 2.5 جيجاهرتز ومن 16 إلى 32 جيجابايت من SDRAM.

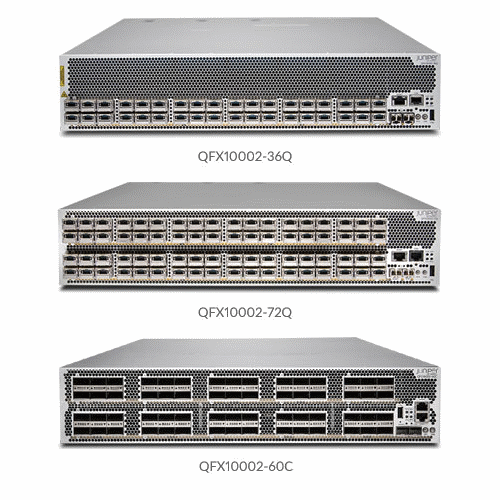

QFX10002-60 درجة مئوية: يتميز المحول QFX10002-60C 100GbE ب 60 منفذا QSFP28 أو 60 منفذا QSFP + 40 جيجابت إيثرنت أو 192 منفذا QSFP + 10 جيجابت مع أربعة مصادر طاقة احتياطية بقدرة 1600 وات من التيار المتردد / التيار المستمر وثلاثة أدراج مراوح.
QFX10002-36Q: يتميز المحول QFX10002-36Q 40GbE ب 36 منفذا QSFP+ أو 12 منفذا QSFP28 بسرعة 100 جيجابت مع مزودي طاقة احتياطيين بقدرة 1600 وات من التيار المتردد/التيار المستمر وثلاثة أدراج مراوح.
QFX10002-72Q: يوفر المحول QFX10002-72Q 40GbE 72 منفذا QSFP+ أو 24 منفذا QSFP28 بسرعة 100 جيجابت مع أربعة مصادر طاقة احتياطية بقدرة 1600 وات من التيار المتردد/التيار المستمر وثلاثة أدراج مراوح.
الجدول 1. سعة نظام QFX10002
نموذج | QFX10002-36 س | QFX10002-72 س | QFX10002-60 درجة مئوية |
إنتاجية النظام | حتى 2.88 تيرابايت في الثانية | حتى 5.76 تيرابايت في الثانية | حتى 12 تيرابايت في الثانية |
قدرة إعادة التوجيه | ما يصل إلى 1 نقطة في الثانية | ما يصل إلى 2 نبت في الثانية | حتى 4 نقاط بت في الثانية |
الحد الأقصى لكثافة منفذ 10 جيجابت | 144 | 288 | 192 |
أقصى كثافة لمنفذ شبكة إيثرنت 40 جيجابت | 36 | 72 | 60 |
أقصى كثافة لمنفذ شبكة إيثرنت 100 جيجابت | 12 | 24 | 60 |
الجدول 2. مواصفات نظام QFX10002
نموذج | QFX10002-36 س | QFX10002-72 س | QFX10002-60 درجة مئوية |
الأبعاد (العرض × الارتفاع × العمق): | 17.4 × 3.46 × 31 بوصة (44.2 × 8.8 × 78.7 سم) | 17.4 × 3.46 × 31 بوصة (44.2 × 8.8 × 78.7 سم) | 17.4 × 3.46 × 31 بوصة (44.2 × 8.8 × 78.7 سم) |
وحدات الرف | 2U | ||
ثقل | 50 رطلا (23 كجم) | 68.6 رطل (31 كجم) | 80.5 رطل (36.5 كجم) |
نظام التشغيل | نظام التشغيل Junos | ||
وحده المعالجه المركزيه | وحدة المعالجة المركزية Intel Quad Core Ivy Bridge 2.5 جيجاهرتز ، 16 جيجابايت SDRAM | وحدة المعالجة المركزية Intel Quad Core Ivy Bridge 2.5 جيجاهرتز ، 16 جيجابايت SDRAM | معالج Intel Ivy Bridge 4C / 2.3 جيجاهرتز |
واجهات بروتوكول الوقت المدار والدقة (PTP) | 1 منفذ جهاز إرسال واستقبال صغير قابل للتوصيل (SFP / SFP +) ل PTP Grandmaster منفذ إدارة الألياف (SFP) أو 10/100/1000BASE-T (RJ-45) مدخل SMB، مخرج SMB، مدخل 10 ميجاهرتز، مخرج 10 ميجاهرتز منفذ وحدة تحكم واحد واجهة تخزين USB 2.0 | ||
قوة | 2x 1600 AC / DC امدادات الطاقة | 4x 1600 AC / DC امدادات الطاقة | 4x 1600 AC / DC امدادات الطاقة |
تبريد | تدفق الهواء من الأمام إلى الخلف 3 وحدات مروحة قابلة للتبديل دون إيقاف التشغيل مع مراوح زائدة عن الحاجة | ||
إجمالي المخزن المؤقت للحزم | 12 جيجابايت | 24 جيجابايت | 24 جيجابايت |
كمون | منخفضة تصل إلى 2.5 ميكروثانية داخل PFE منخفضة تصل إلى 5.5 ميكروثانية عبر PFEs | ||
الضمان | ضمان جونيبر القياسي لمدة عام واحد | ||
الجدول 1. QFX10002 مواصفات محولات إيثرنت الثابتة
رقم المنتج | وصف |
عامل الشكل | ثابت 2 U الأساسية / العمود الفقري |
الأبعاد (العرض × الارتفاع × العمق) | 17.4 × 3.46 × 31 بوصة (44.2 × 8.8 × 78.7 سم) |
قدرة التبديل | QFX10002-36Q: 2.88 تيرابايت في الثانية/1 بت في الثانيةQFX10002-72Q: 5.76 تيرابايت في الثانية/2 بت في الثانية |
كثافة المنافذ (10/25/40/50/100/400GbE) | QFX10002-36Q/72Q: 144/288 × 10 جيجابتEQFX10002-36Q/72Q: 36/72 × 40 جيجابتEQFX10002-36Q/72Q: 12/24 × 100 جيجابت إيثرنت |
استهلاك الطاقة | QFX10002-36Q: 800 وات (كحد أقصى)، 560 وات (بشكل نموذجي) |
سعة المخزن المؤقت | QFX10002-36Q: 12 GBQFX10002-72Q: 24 جيجابايت |
عناوين MAC | QFX10002-36 س: 256،000QFX10002-72 س: 512،000 |
مسارات IPv4 للبث الأحادي/البث المتعدد | 128,000 |
مسارات البث الأحادي/البث المتعدد IPv6 | 128,000 |
عدد شبكات VLAN | 4,000 |
إدخالات ARP | QFX10002-36 س: 192،000QFX10002-72 س: 340،000 |
كمون | 2.5 نحن ضمن PFE5.5 لنا داخل PFE |
إدارة التراكب والبروتوكولات | QFX10002-36Q، QFX10002-72Q: Contrail Networking، VMware NSX، VXLAN L2 & L3 Gateway، VXLAN OVSDB، EVPN-VXLAN |
الجدول 1. QFX10002 معلومات طلب محولات إيثرنت الثابتة
رقم المنتج | وصف |
أجهزة QFX10002 | |
QFX10002-60 درجة مئوية | نظام QFX10002 مزود ب 60 منفذا 100 جيجابت إيثرنت QSFP28 / 60 منفذا 40 جيجابت إيثرنت QSFP+ / 192 منفذا 10 جيجابت SFP + مع 4 مصادر طاقة تيار متردد 1600 واط و4 كابلات طاقة و3 صواني مراوح |
QFX10002-60 سي تيار مستمر | نظام QFX10002 مزود ب 60 منفذا 100 جيجابت تعمل عبر شبكة إيثرنت QSFP28 / 60 منفذا 40 جيجابت عبر شبكة إيثرنت QSFP+ / 192 منفذا 10 جيجابت SFP + مع 4 مصادر طاقة 1600 وات تيار مستمر و4 كابلات طاقة و3 صواني مراوح |
QFX10002-72 س | نظام QFX10002 مزود ب 72 منفذا 40 جيجابت عبر شبكة إيثرنت QSFP+ / 24 منفذا 100 جيجابت عبر شبكة إيثرنت QSFP28 / 288 منفذا 10 جيجابت SFP + مع 4 مصادر طاقة تيار متردد بقوة 1600 وات و3 أدراج مراوح |
QFX10002-36 س | نظام QFX10002 مزود ب 36 منفذا 40 جيجابت عبر شبكة إيثرنت QSFP+ / 12 منفذا بسرعة 100 جيجابت عبر شبكة إيثرنت QSFP28 / 144 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت عبر شبكة إيثرنت SFP + مع 2 منفذي طاقة تيار متردد بقدرة 1600 وات و3 أدراج مراوح |
QFX10002-72Q-DC | نظام QFX10002 مزود ب 72 منفذا 40 جيجابت تعمل عبر شبكة إيثرنت QSFP+ / 24 منفذا 100 جيجابت عبر شبكة إيثرنت QSFP28 / 288 منفذا 10 جيجابت SFP + مع 4 مصادر طاقة تيار مستمر بقوة 1600 وات و3 صواني مراوح |
QFX10002-36Q-DC | نظام QFX10002 مزود ب 36 منفذا 40 جيجابت تعمل عبر شبكة إيثرنت QSFP+ / 12 منفذا بسرعة 100 جيجابت عبر شبكة إيثرنت QSFP28 / 144 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت + مع 2 من مصادر طاقة تيار مستمر بقدرة 1600 وات و3 أدراج مراوح |
JPSU-1600W-DC-AFO | QFX10002 مصدر طاقة 1600 واط تيار مستمر |
JPSU-1600W-AC-AFO | QFX10002 مصدر طاقة تيار متردد بقدرة 1600 واط |
QFX10002-FAN | QFX10002 صينية مروحة |
JNP10002-FAN1 | مروحة لمدة JNP10002-60 درجة مئوية |
JNP10002-60 سي تشاس | نظام JNP مزود ب 60 منفذا 100 جيجابت تعمل عبر شبكة إيثرنت QSFP28 / 60 منفذا 40 جيجابت عبر شبكة إيثرنت QSFP+ / 192 منفذا 10 جيجابت عبر شبكة إيثرنت SFP + ، الهيكل فقط |
QFX10002 البصريات القابلة للتوصيل | |
JNP-QSFP-100G-SR4 | بصريات QSFP28 100GBASE-SR4 لنقل يصل إلى 100 متر عبر الألياف البصرية المتوازية متعددة الأوضاع (MMF) |
JNP-QSFP-100G-LR4 | بصريات QSFP28 100GBASE-LR4 لنقل يصل إلى 10 كم عبر الألياف البصرية أحادية الوضع التسلسلية (SMF) |
JNP-QSFP-100G-PSM4 | بصريات QSFP28 100GBASE-PSM4 لنقل يصل إلى 2 كم عبر SMF المتوازي |
JNP-QSFP-100G-CWDM | بصريات QSFP28 100GBASE-CWDM4 لنقل يصل إلى 2 كم عبر SMF التسلسلي |
JNP-QSFP28-AOC-10M | الكابلات الضوئية النشطة من 100 جيجابت من طراز QSFP28 إلى QSFP28، 10 أمتار |
JNP-QSFP-40GE-IR4 | QSFP + 40GBASE-IR4 بصريات 40 جيجابت ، 1,310 نانومتر لنقل يصل إلى 2 كم على SMF |
JNP-QSFP-40G-LR4 | QSFP + 40GBASE-LR4 بصريات 40 جيجابت ، 1,310 نانومتر لنقل يصل إلى 10 كم على SMF |
JNP-QSFP-40G-LX4 | بصريات QSFP + 40GBASE-LX4 40 جيجابت ، 100 متر (150 م) مع ألياف MMF مزدوجة OM3 (OM4) |
JNP-QSFP-4X10GE-IR | بصريات QSFP + 40GBASE ، نقل يصل إلى 1.4 كم في الوضع الفردي المتوازي (4X10GbE يصل إلى 1.4 كم) |
JNP-QSFP-4X10GE-LR | بصريات QSFP + 40GBASE ، نقل يصل إلى 10 كم في الوضع الفردي المتوازي (4X10GbE يصل إلى 10 كم) |
QFX-QSFP-40G-ESR4 | QSFP + 40GBASE-ESR4 40 جيجابت بصري. 300 م (400 م) مع OM3 (OM4) MMF |
QFX-QSFP-40G-SR4 | QSFP + 40GBASE-SR4 بصريات 40 جيجابت ، 850 نانومتر لنقل يصل إلى 150 مترا على MMF |
JNP-QSFP-DAC-10MA | QSFP + إلى QSFP + إيثرنت النحاس المرفق المباشر (DAC) (كابل نحاسي مزدوج) 10 أمتار نشط |
JNP-QSFP-DAC-7MA | QSFP + إلى QSFP + Ethernet DAC (كابل نحاسي مزدوج) نشط 7 أمتار |
JNP-QSFP-DAC-5M | QSFP + إلى QSFP + Ethernet DAC (كابل نحاسي مزدوج) 5 أمتار سلبي |
JNP-QSFP-DAC-5MA | QSFP + إلى QSFP + Ethernet DAC (كابل نحاسي مزدوج) نشط 5 أمتار |
QFX-QSFP-DAC-3M | QSFP + إلى QSFP + Ethernet DAC (كابل نحاسي مزدوج) 3 أمتار سلبي |
QFX-QSFP-DAC-1 م | QSFP + إلى QSFP + Ethernet DAC (كابل نحاسي مزدوج) 1 متر سلبي |
JNP-QSFP-DACBO-10M | QSFP + إلى SFP + 10 جيجابت إيثرنت توصيل مباشر بالنحاس (كابل نحاسي مزدوج) نشط 10 أمتار |
JNP-QSFP-DACBO-7MA | QSFP + إلى SFP + 10 جيجابت إيثرنت توصيل مباشر بالنحاس (كابل نحاسي مزدوج) نشط 7 أمتار |
JNP-QSFP-DACBO-5MA | QSFP + إلى SFP + 10 جيجابت إيثرنت توصيل مباشر بالنحاس (كابل نحاسي مزدوج) نشط 5 أمتار |
QFX-QSFP-DACBO-3M | QSFP + إلى SFP + 10 جيجابت إيثرنت توصيل مباشر بالنحاس (كابل نحاسي مزدوج) 3 أمتار |
QFX-QSFP-DACBO-1 م | QSFP + إلى SFP + 10 جيجابت إيثرنت توصيل مباشر بالنحاس (كابل نحاسي مزدوج) 1 متر |
QFX-SFP-10GE-ER | بصريات SFP + 10GBASE-ER 10 جيجابت إيثرنت ، 1,550 نانومتر للإرسال لمسافة 40 كم على SMF |
QFX-SFP-10GE-LR | بصريات SFP + 10GBASE-LR 10 جيجابت إيثرنت ، 1,310 نانومتر للإرسال لمسافة 10 كم على SMF |
QFX-SFP-10GE-SR | بصريات SFP + 10GBASE-SR 10 جيجابت إيثرنت ، 850 نانومتر لإرسال يصل إلى 300 متر على MMF |
QFX-SFP-10GE-USR | بصريات SFP + 10-Gigabit Ethernet قصيرة المدى للغاية ، 850 نانومتر لمدة 10 أمتار على OM1 ، 20 م على OM2 ، 100 متر على الألياف متعددة الأوضاع OM3 |
QFX-SFP-DAC-10MA | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي نشط ثنائي المحور) 10 م |
QFX-SFP-DAC-7MA | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي نشط ثنائي المحور) 7 أمتار |
QFX-SFP-DAC-5MA | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي نشط ثنائي المحور) 5 أمتار |
كيو اف إكس - اس اف بي - داك - 3 م | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي مزدوج) 3 أمتار |
QFX-SFP-DAC-3MA | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي نشط ثنائي المحور) 3 أمتار |
QFX-SFP-DAC-1 م | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي مزدوج) 1 متر |
كيو إف إكس - إس بي - داك - 1 أمبير | SFP + 10 جيجابت إيثرنت DAC (كابل نحاسي نشط ثنائي المحور) 1 متر |
QFX - SFP - 1GE - LX | بصريات SFP 1000BASE-LX Gigabit Ethernet ، 1,310 نانومتر للإرسال 10 كم على SMF |
QFX-SFP-1GE-SX | بصريات SFP 1000BASE-SX Gigabit Ethernet ، 850 نانومتر لنقل يصل إلى 550 م على MMF |
QFX-SFP-1GE-T | وحدة الإرسال والاستقبال النحاسية SFP 1000BASE-T لنقل يصل إلى 100 متر على Cat5 |
تراخيص ميزات البرامج QFX10002 | |
QFX10002-60C-PFL | ترخيص ميزة QFX10002-60C Premium |
QFX10002-60C-AFL | ترخيص الميزات المتقدمة QFX10002-60C |
QFX10002-60 ج - LFIB | QFX10002-60C 1 مليون ترخيص FIB |
QFX10002-36Q-PFL | ترخيص ميزة QFX10002-36Q Premium |
QFX10002-36Q-AFL | ترخيص الميزات المتقدمة QFX10002-36Q |
QFX10002-72Q-PFL | ترخيص ميزة QFX10002-72Q Premium |
QFX10002-72Q-AFL | QFX10002-72Q ترخيص الميزات المتقدمة |
QFX10002-72Q-LFIB | ترخيص 1 مليون فيبراتيال لمحول QSFP+/24 منفذا 100 جيجابت QSFP28 QFX10002 72 منفذا 40 جيجابت |
QFX10002-36Q-LFIB | ترخيص 1 مليون FIB لمحول QFX10002 QSFP+/12 منفذا بسرعة 100 جيجابت QSFP28 ذو 36 منفذا 40 جيجابت عبر شبكة إيثرنت QSFP28 |
