يوفر خط EX4650 من محولات Ethernet نطاقا عاليا وقابلية وصول عالية وأداء عاليا لعمليات نشر التوزيع في الحرم الجامعي. يوفر الطراز EX4650 منافذ ثابتة تعمل عبر شبكة إيثرنت بسرعة 1 جيجابت / 10 جيجابت / 25 جيجابت مع وصلات 40 جيجابت / 100 جيجابت تدعم بيئات الحرم الجامعي المتقدمة ، مما يسمح لها بتوفير المنحدر للسحابة المتعددة ، ونشر التطبيقات السحابية المتطورة ، وتبني تقنية إنترنت الأشياء. كما أنها مرنة بما يكفي للاستخدام في عمليات نشر تجميع أعلى الحامل ومقدمي الخدمات في المؤسسات المحلية.

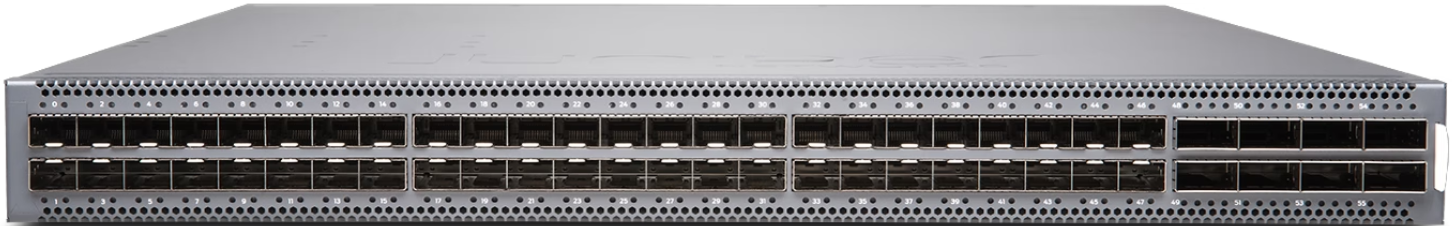

يوفر محول إيثرنت Juniper Networks EX4650 4 تيرابايت في الثانية من اتصال الطبقة 2 والطبقة 3 بالأجهزة المتصلة بالشبكة مثل أجهزة التوجيه والخوادم والمفاتيح الأخرى الآمنة. يتميز EX4650 ب 48 منفذا صغيرا بسرعة 10 جيجابت / 25 جيجابت للطاقة السلكية وقابل للتوصيل بالإضافة إلى جهاز إرسال واستقبال (SFP / SFP + / SFP28) و 8 منافذ سلكية بسرعة 40 جيجابت / 100 جيجابت عبر شبكة إيثرنت رباعية SFP + (QSFP + / QSP28) في نظام أساسي صغير الحجم 1 U ، ويوفر EX4650 المرونة لدعم بيئات 1 جيجابت إيثرنت و 10 جيجابت و 25 جيجابت و 40 جيجابت و 100 جيجابت إيثرنت. تتوفر أربعة طرازات: اثنان يتميزان بإمدادات طاقة التيار المتردد مع تدفق هواء من الأمام إلى الخلف أو من الخلف إلى الأمام ، واثنان يتميزان بمصادر طاقة تيار مستمر مع تدفق هواء من الأمام إلى الخلف أو من الخلف إلى الأمام. تشتمل جميع الموديلات على مصادر طاقة مزدوجة.
يتميز المحول EX4650-48Y بما يلي
دعم الوصلات الهابطة عالية الكثافة ومتعددة السرعات التي تعمل عبر شبكة إيثرنت بسرعة 1 جيجابت وشبكة إيثرنت بسرعة 10 جيجابت ووصلات صاعدة تعمل عبر شبكة إيثرنت بسرعة 40 جيجابت وشبكة إيثرنت بسرعة 100 جيجابت لتكوينات الوصول والتجميع، مع ما يصل إلى 48 منفذا عبر شبكة إيثرنت بسرعة 25 جيجابت وما يصل إلى ثمانية منافذ وصلة صاعدة تعمل عبر شبكة إيثرنت بسرعة 100 جيجابت في نظام أساسي يعمل بشبكة إيثرنت بسرعة 1 وحدة.
إنتاجية تصل إلى 4 تيرابايت في الثانية أداء L2 وL3، مع زمن انتقال منخفض يصل إلى 550 نانو ثانية
وحدة معالجة مركزية Intel رباعية النواة بسرعة 2.3 جيجاهرتز مع ذاكرة 16 جيجابايت وتخزين SSD سعة 64 جيجابايت
إمكانات أتمتة غنية بالميزات مع دعم Python وZero Touch Provisioning (ZTP)
دعم بروتوكولات المحاكاة الافتراضية مثل شبكة LAN القابلة للتوسيع الظاهرية (VXLAN)
ميزات Junos OS المتقدمة مثل EVPN و BGP add-path و MPLS و L3 VPN و IPv6 6PE
الجدول 1. مواصفات محول إيثرنت EX4650
رقم المنتج | وصف |
عامل الشكل | توزيع ثابت 1 U / core |
كثافة المنفذ | 48 × 10/25 جيجابت و8 خيارات 40/100 |
ضمان سلكي | نعم |
أقمشة الحرم الجامعي | الهيكل الظاهري ، MC-LAG ، ESI-LAG ، EVPN-VXLAN |
المدارة من السحابة | نعم |
الأبعاد (العرض × الارتفاع × العمق) | 17.36 × 1.72 × 20.48 بوصة (44.09 × 4.37 × 52.02 سم) |
سرعة اللوحة الخلفية | غير متاح |
معدل البيانات | 2 ملعقة كبيرة في الثانية |
الانتاجيه | 1.49 نقطة أساس |
مرونه | مصادر الطاقة الداخلية الزائدة عن الحاجة لتقاسم الأحمال ؛ مراوح متكررة متغيرة السرعة |
مراقبة حركة المرور | إس فلو |
قوائم الانتظار/المنفذ لجودة الخدمة (QoS) | 8 |
عناوين MAC | 288,000 |
إطارات جامبو | 9216 بايت |
مسارات IPv4 للبث الأحادي/البث المتعدد | 360,000/104,000 |
مسارات البث الأحادي/البث المتعدد IPv6 | 256,000/52,000 |
عدد شبكات VLAN | 4093 |
إدخالات ARP | 48,000 |
الجدول 1. EX4650 Ethernet Switches معلومات الطلب
حاصل الضرب | وصف |
تبديل الأجهزة | |
EX4650-48Y-AFI | 48 منفذا 25 جيجابت إيثرنت / 10 جيجابت إيثرنت / جيجابت عبر شبكة إيثرنت SFP28 / SFP + / SFP ، 8 منافذ 100 جيجابت / 40 جيجابت عبر شبكة إيثرنت QSFP28 / QSFP + ، مراوح احتياطية ، 2 موفر طاقة تيار متردد ، سلك طاقة ، طقم تركيب حامل من 4 دعامات ، وتدفق هواء من الخلف إلى الأمام |
EX4650-48Y-AFO | 48 منفذا عبر شبكة إيثرنت بسرعة 25 جيجابت/10 جيجابت إيثرنت/جيجابت عبر شبكة إيثرنت SFP28/SFP+/SFP، و8 منافذ تعمل عبر شبكة إيثرنت بسرعة 100 جيجابت/40 جيجابت عبر شبكة إيثرنت QSFP28/QSFP+ ومراوح احتياطية، ومزود طاقة تيار متردد، وسلك طاقة، ومجموعة تركيب حامل من 4 دعامات، وتدفق هواء من الأمام إلى الخلف |
EX4650-48Y-DC-AFI | 48 منفذا 25 جيجابت إيثرنت / 10 جيجابت إيثرنت / جيجابت عبر شبكة إيثرنت SFP28 / SFP + / SFP ، 8 منافذ 100 جيجابت / 40 جيجابت عبر شبكة إيثرنت QSFP28 / QSFP + ، مراوح احتياطية ، 2 من مصادر طاقة التيار المستمر ، سلك طاقة ، طقم تركيب حامل من 4 دعامات ، وتدفق هواء من الخلف إلى الأمام |
EX4650-48Y-DC-AFO | 48 منفذا 25 جيجابت إيثرنت / 10 جيجابت إيثرنت / جيجابت إيثرنت SFP28 / SFP + / SFP ، 8 منافذ 100 جيجابت / 40 جيجابت إيثرنت QSFP28 / QSFP + ، مراوح احتياطية ، 2 موفر طاقة تيار مستمر ، سلك طاقة ، طقم تركيب حامل من 4 دعامات ، وتدفق هواء من الأمام إلى الخلف |
JPSU-650W-AC-AFO | مصدر طاقة Juniper AC بقدرة 650 واط (تدفق الهواء من جانب المنفذ إلى جانب FRU) |
JPSU-650W-AC-AFI | مصدر طاقة Juniper AC بقدرة 650 واط (تدفق هواء من جانب FRU إلى جانب المنفذ) |
JPSU-650W-DC-AFO | مصدر طاقة Juniper بقدرة 650 واط تيار مستمر (تدفق هواء من جانب المنفذ إلى جانب FRU) |
JPSU-650W-DC-AFI | مصدر طاقة Juniper بقدرة 650 وات تيار مستمر (تدفق هواء من جانب FRU إلى جانب المنفذ) |
QFX5110 النار | نموذج مروحة FANAFI، تدفق هواء من الخلف إلى الأمام |
QFX5110 يوم | نموذج مروحة FANAFO ، تدفق هواء من الأمام إلى الخلف |
السابق-4PST-RMK | 4 آخر رف جبل طقم |
البصريات وأجهزة الإرسال والاستقبال | |
السابقين SFP - 1GE - T | وحدة الإرسال والاستقبال النحاسية SFP 1000BASE-T لنقل يصل إلى 100 متر في الفئة 5 |
السابقين SFP - 1GE - SX | بصريات SFP 1000BASE-SX GbE ، 850 نانومتر لنقل يصل إلى 550 مترا على الألياف متعددة الأوضاع |
السابقين SFP - 1GE - LX | بصريات SFP 1000BASE-LX GbE ، 1310 نانومتر لنقل 10 كم على الألياف أحادية الوضع |
السابقين SFP - 10GE - اتحاد الجمهوريات الاشتراكية السوفياتية | بصريات SFP + 10GbE قصيرة المدى للغاية ، 850 نانومتر لمدة 10 أمتار على OM1 ، 20 م على OM2 ، 100 متر على الألياف متعددة الأوضاع OM3 |
السابقين SFP-10GE-SR | بصريات SFP + 10GBASE-SR 10GbE ، 850 نانومتر لنقل يصل إلى 300 متر على الألياف متعددة الأوضاع |
السابقين SFP - 10GE - LR | بصريات SFP + 10GBASE-LR 10GbE ، 1310 نانومتر لنقل 10 كم على الألياف أحادية الوضع |
السابقين SFP - 10GE - ER | بصريات SFP + 10GBASE-ER 10GbE ، 1550 نانومتر للإرسال لمدة 40 كم على الألياف أحادية الوضع |
السابقين SFP - 10GE - ZR | بصريات SFP + 10GBASE-ZR 10GbE ، 1550 نانومتر لنقل 80 كم على الألياف أحادية الوضع |
سابق SFP-DAC-1M | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور)، 1 متر |
سابق SFP-DAC-3M | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور)، 3 أمتار |
كيو إف إكس - إس بي - داك - 1 أمبير | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور نشط)، 1 متر |
QFX-SFP-DAC-3MA | SFP+ 10GbE نحاسي متصل مباشر (كابل نحاسي مزدوج المحور نشط)، 3 أمتار |
QFX-SFP-DAC-5MA | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور نشط)، 5 أمتار |
QFX-SFP-DAC-7MA | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور نشط)، 7 أمتار |
JNP - SFPP - 10GE - T | يوفر جهاز الإرسال والاستقبال SFP + إنتاجية 100/1000 / 10000BASE-TX تصل إلى 30 مترا عبر وصلة نحاسية عبر موصل RJ-45 |
JNP-25G-SR | بصريات SFP28 25GBASE-SR لنقل يصل إلى 100 متر عبر ألياف الألياف البصرية التسلسلية متعددة الأوضاع (MMF) OM4 |
JNP-25G-LR | بصريات SFP28 25GBASE-SR لنقل يصل إلى 10 كم عبر الألياف البصرية أحادية الوضع التسلسلية (SMF) |
JNP-25G-DAC-1M | كابل نحاسي عبر شبكة إيثرنت SFP28 إلى SFP28 بسرعة 25 جيجابت، بطول 1 متر |
JNP-25G-DAC-3M | كابل نحاسي من 25 جيجابت عبر شبكة إيثرنت SFP28 إلى SFP28، بطول 3 أمتار |
السابقين QSFP-40G-LX4 | بصريات 40 جيجابت QSFP+ LX4 |
السابق-QSFP-40G-SR4 | بصريات QSFP + 40GBASE-SR4 40GbE ، 850 نانومتر لنقل يصل إلى 150 مترا على الألياف متعددة الأوضاع |
QFX-QSFP-40G-ESR4 | بصريات QSFP + 40GBASE-SR4 40GbE ، 850 نانومتر لنقل يصل إلى 300 متر على الألياف متعددة الأوضاع |
كيو إس ف بي بي -40جي بي اس-إي آر 4 | جهاز إرسال واستقبال قابل للتوصيل 40GBASE-ER4 QSFP + |
سابقة QSFP-40G-LR4 | 40 جيجابت QSFP + LR4 |
QFX-QSFP-DAC-1 م | QSFP + إلى QSFP + إيثرنت النحاس المتصل المباشر (كابل نحاسي مزدوج) ، 1 متر سلبي |
QFX-QSFP-DAC-3M | QSFP + إلى QSFP + إيثرنت النحاس المتصل المباشر (كابل نحاسي مزدوج) ، 3 أمتار سلبي |
QFX-QSFP-DACBO-1 م | QSFP+ إلى SFP+ 10GbE التوصيل المباشر بالنحاس (كابل نحاسي مزدوج)، 1 متر |
QFX-QSFP-DACBO-3M | QSFP+ إلى SFP+ 10GbE التوصيل المباشر بالنحاس (كابل نحاسي مزدوج)، 3 أمتار |
سابقة QSFP-100G-SR4 | QSFP28 100 جيجابت ، SR4 ، 100 م |
JNP-QSFP-100G-PSM4 | بصريات QSFP28 100GBASE-PSM4 لنقل يصل إلى 500 متر عبر SMF المتوازي |
JNP-QSFP-100G-CWDM | QSFP28 100 جيجابت ، CWDM4 ، 2 كم |
سابقة QSFP-100G-LR4 | QSFP28 100 جيجابت ، LR4 ، 10 كم |
JNP-100G-DAC-1M | QSFP28 إلى QSFP28 إيثرنت النحاس المباشر (كابل نحاسي مزدوج) 1 متر |
JNP-100G-DAC-3M | QSFP28 إلى QSFP28 إيثرنت النحاس المتصل المباشر (كابل نحاسي مزدوج) 3 م |
JNP-100G-4X25G-1M | QSFP28 إلى SFP + 25GbE النحاس المنفصل (كابل نحاسي مزدوج المحور) 1 متر |
JNP-100G-4X25G-3M | QSFP28 إلى SFP + 25 جيجابت توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور) 3 م |
سابقا SFP-GE80KCW1470 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1470 نانومتر للإرسال 80 كم على SMF |
سابقا SFP-GE80KCW1490 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1490 نانومتر للإرسال لمسافة 80 كم على SMF |
سابقا SFP-GE80KCW1530 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1530 نانومتر للإرسال 80 كم على SMF |
السابق- SFP-GE80KCW1550 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1550 نانومتر للإرسال 80 كم على SMF |
السابق-SFP-GE80KCW1570 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1570 نانومتر للإرسال 80 كم على SMF |
سابقا SFP-GE80KCW1590 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1590 نانومتر للإرسال 80 كم على SMF |
سابقا SFP-GE80KCW1610 | SFP ، بصريات جيجابت إيثرنت CWDM ، 1610 نانومتر للإرسال 80 كم على SMF |
تراخيص ميزات البرامج | |
EX4650-PFL | ترخيص ميزة EX4650 Premium |
EX4650-AFL | ترخيص الميزات المتقدمة EX4650 |
