يوفر خط EX9250 من محولات Ethernet أجهزة أساسية وتجميع مدمجة وقابلة للبرمجة وقابلة للتطوير لبيئات المؤسسات ، مما يقلل من التكلفة والتعقيد مع توفير موثوقية من فئة الناقل. تعمل محولات EX9250 Ethernet على تبسيط بنى الحرم الجامعي ومركز البيانات بشكل كبير من خلال تمكين عمليات نشر Evolved Enterprise Core باستخدام Ethernet VPN ، مما يخلق مسارا إلى نواة 100 جيجابت.
يعد EX9250 أيضا مكونا رئيسيا في مؤسسة Juniper التي تعتمد على الذكاء الاصطناعي. يقوم المحول بفصل شبكة التراكب عن الأساس باستخدام تقنيات مثل Ethernet VPN (EVPN) و Virtual Extensible LAN (VXLAN) ، مما يلبي احتياجات شبكة المؤسسات الحديثة من خلال السماح لمسؤولي الشبكة بإنشاء شبكات L2 منطقية عبر شبكات L3 مختلفة.

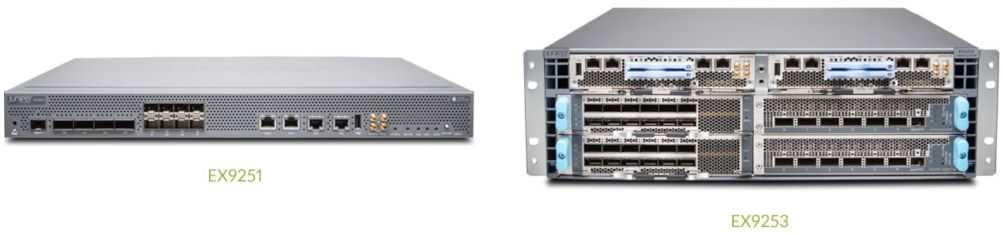

يتوفر خياران لهيكل EX9250، مما يوفر مرونة كبيرة في النشر:
محول EX9251 Ethernet عبارة عن هيكل 1 U ثابت التكوين يدعم 8 منافذ 1 جيجابت إيثرنت / 10 جيجابت و4 منافذ 40 جيجابت / 100 جيجابت إيثرنت.
EX9253 Ethernet Switch عبارة عن هيكل معياري 3 U ثنائي الفتحتين يدعم أي مجموعة من بطاقات الخط التالية:
EX9253-6Q12C، بطاقة QSFP28 40 جيجابت/100 جيجابت و6 منافذ QSFP+ 40 جيجابت
EX9253-6Q12C-M وبطاقة QSFP28 40 جيجابت إيثرنت وشبكة إيثرنت QSFP+ ذات 6 منافذ وتدعم أمان التحكم في الوصول إلى الوسائط (MACsec)
يمكن لهيكل EX9253 الفردي الذي تم تكوينه بالكامل أن يدعم ما يصل إلى 144 منفذا عبر شبكة إيثرنت بسرعة 10 جيجابت (كل ذلك بسرعة سلكية)، مما يوفر واحدة من أكثر كثافة كثافة منافذ إيثرنت بسرعة 10 جيجابت في الصناعة لهذه الفئة من المحولات الغنية بالميزات والقابلة للبرمجة. محول EX9253 قادر على توفير ما يصل إلى 2.4 تيرابايت في الثانية لكل فتحة.
الجدول 1. مواصفات خط EX9250 لمحولات إيثرنت
رقم المنتج | وصف |
عامل الشكل | توزيع ثابت 1 أو 3 U / نواة |
كثافة المنفذ | 24 × 100 جيجابت ، 36 × 40 جيجابت ، 144 × 10 جيجابت |
ضمان سلكي | غير متاح |
أقمشة الحرم الجامعي | EVPN-VXLAN ، ESI-LAG |
المدارة من السحابة | غير متاح |
الأبعاد (العرض × الارتفاع × العمق) | EX9251: 17.4 × 1.75 × 18 بوصة (44.2 × 4.4 × 45.7 سم)EX9253: 17.4 × 5.25 × 30 بوصة (44.2 × 13.3 × 76.2 سم) |
سرعة اللوحة الخلفية | EX9251: 800 جيجابت في الثانية |
معدل البيانات | EX9251: 400 جيجابت في الثانيةEX9253: 2.4 تيرابايت في الثانية |
الانتاجيه | EX9251: 800 جيجابت في الثانيةEX9253: 4.8 تيرابايت في الثانية |
مرونه | EX9251: مصدر طاقة مزدوج ، ما يصل إلى 5 مراوحEX9253: 6 مصادر طاقة ، 4 مراوح ، محركات توجيه زائدة عن الحاجة ؛ تبديل محرك التوجيه الرشيق (GRES) |
مراقبة حركة المرور | إس فلو |
قوائم الانتظار/المنفذ لجودة الخدمة (QoS) | 8 |
عناوين MAC | 1,000,000 |
إطارات جامبو | 9192 بايت |
مسارات IPv4 للبث الأحادي/البث المتعدد | 256,000 |
مسارات البث الأحادي/البث المتعدد IPv6 | 256,000 |
عدد شبكات VLAN | 32,000 |
إدخالات ARP | 512,000 |
الجدول 1. EX9250 خط محولات إيثرنت طلب المعلومات
رقم الموديل | وصف |
الاجهزه | |
EX9251-8X4C | نظام EX9251 مع منافذ +SFP تعمل عبر شبكة إيثرنت بسرعة 8 × 10 جيجابت ومنافذ QSFP+/100 جيجابت إيثرنت QSFP28 ووحدات تزويد بالطاقة المتيار المتردد JNP-PWR650-AC ودرج مراوح 3 منافذ JNP-FAN-1RU وجميع اللوحات الفارغة الضرورية (تباع البصريات بشكل منفصل) |
EX9251-8X4C-DC | نظام EX9251 مع منافذ +SFP تعمل عبر شبكة إيثرنت بسرعة 8 × 10 جيجابت ومنافذ QSFP+/100 جيجابت عبر شبكة إيثرنت QSFP28 ووحدات تزويد بالطاقة (PSU) بالتيار المستمر JNP-PWR650-DC ودرج مروحة 3 مروحة JNP-FAN-1RU وجميع اللوحات الفارغة الضرورية (تباع البصريات بشكل منفصل) |
EX9253-BASE-AC | تكوين نظام EX9253 الأساسي: هيكل EX9253-CHAS-3RU ذو 3 فتحات مع درج مروحة 4x JNP-C1-FAN-3RU ، ومحرك توجيه واحد EX9253-RE ، و3 وحدات JNP-PWR1600-AC-BB AC PSU ، وجميع اللوحات الفارغة الضرورية |
EX9253-BASE-DC | تكوين نظام EX9253 الأساسي: هيكل EX9253-CHAS-3RU ذو 3 فتحات مع درج مروحة 4x JNP-C1-FAN-3RU ، محرك توجيه واحد EX9253-RE ، 3x JNP-PWR1100-DC-BB DC PSUs ، وجميع اللوحات الفارغة الضرورية |
EX9253-أحمر-AC | تكوين EX9253 الاحتياطي: هيكل EX9253-CHAS-3RU ذو 3 فتحات مع درج مروحة 4x JNP-C1-FAN-3RU ومحرك توجيه 2x EX9253-RE و4x JNP-PWR1600-AC-BB AC PSUs وجميع اللوحات الفارغة الضرورية |
EX9253-أحمر-DC | تكوين EX9253 الاحتياطي: هيكل EX9253-CHAS-3RU ذو 3 فتحات مع درج مروحة 4x JNP-C1-FAN-3RU ، محرك توجيه 2x EX9253-RE ، 4x JNP-PWR1100-DC-BB DC PUSUs ، وجميع اللوحات الفارغة اللازمة |
EX9253-BND1 | تتكون الحزمة من بطاقة الخط EX9253-BASE-AC و EX9253-6Q12C ، يتم شحنها بشكل منفصل كعنصرين |
بطاقات الخط EX9253 | |
EX9253-6Q12C | بطاقة خط EX9253 مع منافذ 6x40GbE ومنافذ 12x40GbE/100GbE |
EX9253-6Q12C-M | بطاقة خط EX9253 مع منافذ 6x40GbE ومنافذ MACsec AES12x40GbE/100GbE AES256 |
EX9250 بصريات قابلة للتوصيل | |
السابقين SFP-10GE-SR | جهاز إرسال واستقبال صغير الحجم قابل للتوصيل (جهاز إرسال واستقبال SFP) بصريات قصيرة المدى (SR) بسرعة 10 جيجابت (SFP + جهاز إرسال واستقبال ) |
السابقين SFP - 10GE - LR | جهاز الإرسال والاستقبال SFP 10GbE (جهاز الإرسال والاستقبال SFP) البصريات بعيدة المدى (LR) |
السابقين SFP - 10GE - LRM | جهاز الإرسال والاستقبال SFP 10GbE (جهاز الإرسال والاستقبال SFP +) بصريات متعددة الأوضاع طويلة المدى (LRM) |
السابقين SFP - 10GE - ER | وحدة بصريات SFP + 10GBASE-ER 10GbE ، 1550 نانومتر لنقل 40 كم |
السابقين SFP - 10GE - ZR | بصريات SFP + 10GBASE-ZR 10GbE ، 1550 نانومتر للإرسال لمدة 80 كم على الألياف الضوئية أحادية الوضع (SMF) |
JNP-SFP-10G-BX10D | بصريات 10G BX فوق SMF ، 1330 نانومتر حتى 10 كم |
JNP-SFP-10G-BX10U | بصريات 10G BX عبر SMF ، 1270 نانومتر حتى 10 كم |
السابقين SFP - 10GE - اتحاد الجمهوريات الاشتراكية السوفياتية | SFP + 10GbE مدى قصير للغاية ؛ 850 نانومتر ؛ 10 م على OM1 ، 20 م على OM2 ، 100 م على الألياف البصرية متعددة الأوضاع OM3 (MMF) |
JNP-QSFP-4X10GE-LR | جهاز إرسال واستقبال رباعي صغير الحجم قابل للتوصيل بالإضافة إلى جهاز إرسال واستقبال QSFP +) بصريات 40 جيجابايت ، نقل يصل إلى 10 كم في الوضع الفردي المتوازي (4X10GbE LR حتى 10 كم) |
JNP-QSFP-4X10GE-IR | بصريات QSFP + 40GBASE-LR4 40 جيجابت لنقل يصل إلى 1 كم عبر SMF المتوازي |
JNP-QSFP-40GE-IR4 | بصريات QSFP + 40GBASE-LR4 40 جيجابت لنقل يصل إلى 1 كم عبر SMF |
QFX-QSFP-40G-SR4 | QSFP + 40GBASE-SR4 بصريات 40 جيجابت ، 850 نانومتر لنقل يصل إلى 150 مترا على MMF |
JNP-QSFP-40G-LR4 | بصريات QSFP + 40GBASE-LR4 40 جيجابت لنقل يصل إلى 10 كم على SMF |
QFX-QSFP-40G-ESR4 | QSFP + 40GBASE-eSR4 بصريات 40 جيجابت ، 850 نانومتر لنقل يصل إلى 300 متر على MMF |
JNP-QSFP-40GE-ER4 | بصريات QSFP + 40GBASE-ER4 40 جيجابت ، 1310 نانومتر لنقل يصل إلى 40 كم على SMF |
JNP-QSFP-40G-LX4 | بصريات QSFP + 40GBASE-LX4 40 جيجابت لنقل يصل إلى 150 مترا مع OM4 عبر MMF مزدوج |
JNP-QSFP-100G-LR4 | بصريات QSFP28 100GBASE-L4 لنقل يصل إلى 10 كم عبر SMF التسلسلي |
JNP-QSFP-100G-SR4 | بصريات QSFP28 100GBASE-SR4 لنقل يصل إلى 100 متر عبر MMF متوازي |
JNP-QSFP-100G-CWDM | بصريات QSFP28 100GBASE-CWDM4 لنقل يصل إلى 2 كم عبر SMF التسلسلي |
JNP-QSFP-100G-PSM4 | بصريات QSFP28 100GBASE-PSM4 لنقل يصل إلى 2 كم عبر SMF المتوازي |
السابقين SFP - 10GE - DAC - 3M | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي ثنائي المحور)، 3 أمتار |
السابقين SFP - 10GE - DAC - 1M | SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي ثنائي المحور)، 1 متر |
السابقين SFP - 10GE - DAC - 5M | SFP + 10GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج) 5 أمتار |
QFX-QSFP-DAC-1 م | QSFP + كابل عاصي ، 1 م ، 30 AWG ، سلبي ، معرف قابل للبرمجة |
JNP-QSFP-DAC-2M | QSFP + 40GBASE كابل نحاسي مباشر 2 متر |
QFX-QSFP-DAC-3M | مجموعة كبلات QSFP + ، 3 م ، 30 AWG ، معرف سلبي ، قابل للبرمجة |
JNP-QSFP-DAC-5M | QSFP + 40 جيجابايت كابل نحاسي مباشر 5 أمتار ، سلبي |
EX-QSFP-40GE-DAC-50 سم | QSFP + 40GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج) لنقل 50 سم |
JNP-100G-DAC-1M | QSFP28 إلى QSFP28 إيثرنت النحاس المرفق المباشر (كابل نحاسي مزدوج) 1 متر |
JNP-100G-DAC-3M | QSFP28 إلى QSFP28 إيثرنت النحاس المرفق المباشر (كابل نحاسي مزدوج) 3 أمتار ، نشط |
QFX-QSFP-DACBO-1 م | QSFP+ إلى SFP+ 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور) 1 متر |
QFX-QSFP-DACBO-3M | QSFP+ إلى SFP+ 10GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج المحور) 3 أمتار |
JNP-QSFP-DACBO-10M | QSFP+ إلى SFP+ 10GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج المحور) 10 أمتار، نشط |
كيو إف إكس - إس بي - داك - 1 أمبير | SFP + 10GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج المحور نشط) 1 متر |
QFX-SFP-DAC-3MA | SFP + 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور نشط) 3 أمتار |
QFX-SFP-DAC-5MA | SFP + 10GbE توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور نشط) 5 أمتار |
QFX-SFP-DAC-7MA | SFP+ 10GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج المحور نشط) 7 أمتار |
QFX-SFP-DAC-10MA | SFP+ 10GbE توصيل مباشر بالنحاس (كابل نحاسي نشط ثنائي المحور) 10 أمتار |
JNP-QSFP-DAC-5MA | QSFP + 40GBASE كابل نحاسي مباشر 5 أمتار ، نشط |
JNP-QSFP-DAC-7MA | QSFP + 40GBASE كابل نحاسي مباشر 7 أمتار ، نشط |
JNP-QSFP-DAC-10MA | QSFP + 40GBASE كابل نحاسي مباشر 10 أمتار ، نشط |
JNP-QSFP-DACBO-5MA | QSFP+ إلى SFP+ 10GbE توصيل مباشر بالنحاس (كابل نحاسي مزدوج المحور) 5 أمتار، نشط |
JNP-QSFP-DACBO-7MA | QSFP + إلى SFP + 10 جيجابت توصيل مباشر من النحاس (كابل نحاسي مزدوج المحور) 7 أمتار ، نشط |
تراخيص ميزات برامج EX9250 | |
EX9251-AFL | ترخيص الميزات المتقدمة EX9251 |
EX9251-مل | ترخيص متوسط النطاق لتمكين 512,000 إدخال FIB و ARP على هيكل EX9251 (مطلوب واحد لكل هيكل) |
EX9253-AFL | ترخيص الميزات المتقدمة EX9253 |
EX9253-ML | ترخيص متوسط الحجم لتمكين 512,000 إدخال FIB و ARP على هيكل EX9253 (واحد مطلوب لكل هيكل) |
EX9253-SFL | ترخيص ميزة الأمان ل EX9250 لتمكين MACsec على EX9253-6Q12C-M |
أسلاك الطاقة EX9250 | |
CBL-M-PWR-RA-AU | سلك طاقة التيار المتردد، أستراليا (SAA/3/15)، C19، 15 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-CH | سلك طاقة التيار المتردد، الصين (GB 2099.1-1996، زاوية)، C19، 16 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-EU | سلك طاقة التيار المتردد، Cont. Europe (VII)، C19، 16 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-IT | سلك طاقة التيار المتردد، إيطاليا (I/3/16)، C19، 16 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-JP | سلك طاقة التيار المتردد، اليابان (NEMA LOCKING)، C19، 20 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-TWLK-US | سلك طاقة التيار المتردد، الولايات المتحدة (قفل NEMA)، C19، 20 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-UK | سلك طاقة التيار المتردد، المملكة المتحدة (BS89/13)، C19، 13 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-M-PWR-RA-US | سلك طاقة التيار المتردد، الولايات المتحدة/كندا (N6/20)، C19، 20 أمبير/250 فولت، 2.5 متر، الزاوية اليمنى |
CBL-PWR-C19S-162-JP | سلك طاقة التيار المتردد ، اليابان ، NEMA 6-20 إلى C19 ، 16 أمبير / 250 فولت ، 2.5 متر ، مستقيم |
CBL-PWR-C19S-162-JPL | سلك الطاقة ، متردد ، اليابان / الولايات المتحدة ، C19 عند 70-80 مم ، 16 أمبير / 250 فولت ، 2.5 متر ، مستقيم ، قابس قفل |
CBL-PWR-RA-JP15 | كابل طاقة التيار المتردد: JIS 8303 15 A / 125 V 2.5 m طول لليابان ، الزاوية اليمنى |
CBL-PWR-RA-TWLK-US15 | كابل طاقة التيار المتردد: NEMA L5-15P (قفل ملتوي) 15 أمبير / 125 فولت بطول 2.5 متر للولايات المتحدة وكندا والمكسيك ، الزاوية اليمنى |
CBL-PWR-RA-US15 | كابل طاقة التيار المتردد: NEMA 5-15 15 A / 12 5 V 2.5 m طول لأمريكا الشمالية وأجزاء من أمريكا الجنوبية وأجزاء من أمريكا الوسطى وأجزاء من إفريقيا وأجزاء من آسيا ، الزاوية اليمنى |
وحدات EX9253 القابلة للاستبدال الميداني | |
EX9253-LC-BLNK | EX9253 لوحة غطاء فارغة لبطاقة الخط |
EX9253-RE | محرك التوجيه EX9253 |
EX9253-CHAS-3RU | هيكل EX9253 ، 3 وحدات |
JNP - مروحة - 3RU | درج مروحة عالمي، 3 وحدات |
JNP-PWR1600-AM | مصدر طاقة تيار متردد عالمي، 1600 واط، احتياطي |
JNP-PWR1100-DC | مصدر طاقة تيار مستمر عالمي ، 1100 واط ، احتياطي |
EX9253-RE-BLNK | لوحة غطاء فارغة EX9253 RE |
JNP-MPC2 | مكثف منفذ معياري ، 6xQSFP + |
JNP-MIC1 | بطاقة واجهة معيارية 12x100GbE/12x40GbE/48x10GbE (MIC) |
JNP-MIC1-MACSEC | 12x100 جيجابت / 12 × 40 جيجابت / 48 × 10 جيجابت MACsec |
JNP-CM-3RU | 3 U مدير كابل هيكل عالمي مع فلتر هواء |
وحدات EX9251 قابلة للاستبدال الميداني | |
JNP - مروحة - 1RU | درج مروحة عالمي، 1 وحدة |
JNP-PWR650-AM | مصدر طاقة تيار متردد عالمي، 650 واط، احتياطي |
JNP-PWR650-DC | مصدر طاقة تيار مستمر عالمي، 650 واط، احتياطي |
