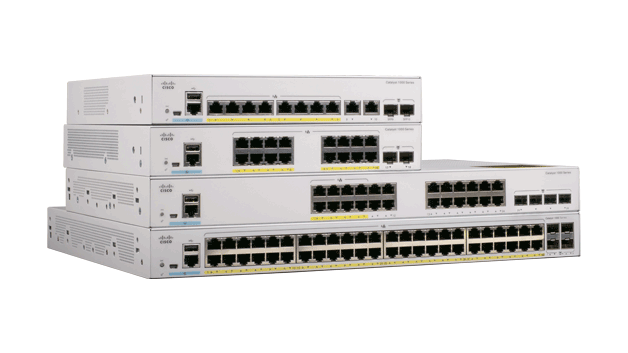

محولات Cisco Catalyst 1000 Series عبارة عن محولات Gigabit Ethernet وFast Ethernet من فئة المؤسسات من الطبقة 2 المدارة بشكل ثابت مصممة للشركات الصغيرة والمكاتب الفرعية. هذه محولات بسيطة ومرنة وآمنة مثالية لعمليات نشر إنترنت الأشياء (IoT) الهامة خارج خزانة الأسلاك. يعمل Cisco Catalyst 1000 على برنامج Cisco IOS ويدعم إدارة الأجهزة البسيطة وإدارة الشبكة عبر واجهة سطر الأوامر (CLI) بالإضافة إلى واجهة مستخدم الويب المدمجة. توفر هذه المحولات أمانا محسنا للشبكة وموثوقية الشبكة والكفاءة التشغيلية للمؤسسات الصغيرة.
الميزات والفوائد
— يعني التصميم صغير الحجم الخالي من المروحة مع Power over Ethernet أن محولات Catalyst 1000 Series يمكن أن تختبئ على مرأى من الجميع في المساحات ذات المخطط المفتوح.
— تعمل محولات Catalyst 1000 Series على Cisco IOS الكلاسيكي ويمكن تهيئتها باستخدام واجهة مستخدم ويب سهلة الاستخدام على الجهاز، مما يجعل الإدارة بسيطة وسهلة.
— مع جداول التحكم في الوصول على نطاق واسع لمحولات Catalyst 1000 Series وميزات الأمان الإضافية، يمكنك تقسيم نسبة استخدام الشبكة لمزيد من الأمان.
- زيادة ميزانية PoE وخيارات البرامج المتقدمة وجداول التحكم في الوصول على نطاق واسع تجعل Catalyst 1000 تحسنا واضحا مقارنة بالطرز السابقة.
الجدول 1. تكوينات محولات Cisco Catalyst 1000 Series
معرف المنتج | منافذ Gigabit Ethernet / FE | واجهات الوصلة الصاعدة | PoE + ميزانية الطاقة | بدون مروحة | الأبعاد (العرض × العمق × الارتفاع بالبوصة) | الوزن (كجم) |
C1000-8T-2G-L | 8 بيانات 10/100/1000 RJ45 | 2 مجموعة SFP / RJ-45 | – | Y | 10.56 × 7.28 × 1.73 | 1.80 |
C1000-8T-E-2G-L | 8 بيانات 10/100/1000 RJ45 | 2 مجموعة SFP / RJ-45 | – | Y | 10.56 × 7.28 × 1.73 | 1.55 |
C1000-8P-2G-L | 8 10/100/1000 RJ45 PoE + | 2 مجموعة SFP / RJ-45 | 67 واط | Y | 10.56 × 12.73 × 1.73 | 1.55 |
C1000-8P-E-2G-L | 8 10/100/1000 RJ45 PoE + | 2 مجموعة SFP / RJ-45 | 67 واط | Y | 10.56 × 7.28 × 1.73 | 1.55 |
C1000-8FP-2G-L | 8 10/100/1000 RJ45 PoE + | 2 مجموعة SFP / RJ-45 | 120 واط | Y | 10.56 × 12.73 × 1.73 | 2.70 |
C1000-8FP-E-2G-L | 8 10/100/1000 RJ45 PoE + | 2 مجموعة SFP / RJ-45 | 120 واط | Y | 10.56 × 7.28 × 1.73 | 2.70 |
C1000-16T-2G-L | 16 10/100/1000 بيانات RJ45 | 2 SFP | – | Y | 10.56 × 10.69 × 1.73 | 1.78 |
C1000-16T-E-2G-L | 16 10/100/1000 بيانات RJ45 | 2 SFP | – | Y | 10.56 × 8.26 × 1.73 | 1.42 |
C1000-16P-2G-L | 16 10/100/1000 RJ45 PoE + | 2 SFP | 120 واط | Y | 10.56 × 11.69 × 1.73 | 2.38 |
C1000-16P-E-2G-L | 16 10/100/1000 RJ45 PoE + | 2 SFP | 120 واط | Y | 10.56 × 8.26 × 1.73 | 1.42 |
C1000-16FP-2G-L | 16 10/100/1000 RJ45 PoE + | 2 SFP | 240 واط | Y | 10.56 × 12.14 × 1.73 | 2.49 |
C1000-24T-4G-L | 24 10/100/1000 بيانات RJ45 | 4 SFP | – | Y | 17.48 × 9.45 × 1.73 | 2.63 |
C1000-24P-4G-L | 24 10/100/1000 RJ45 PoE + | 4 SFP | 195 واط | Y | 17.48 × 11.76 × 1.73 | 3.53 |
C1000-24FP-4G-L | 24 10/100/1000 RJ45 PoE + | 4 SFP | 370 واط | N | 17.48 × 13.59 × 1.73 | 4.6 |
C1000-48T-4G-L | 48 10/100/1000 RJ45 البيانات | 4 SFP | – | N | 17.48 × 11.34 × 1.73 | 3.95 |
C1000-48P-4G-L | 48 10/100/1000 RJ45 PoE + | 4 SFP | 370 واط | N | 17.48 × 13.78 × 1.73 | 5.43 |
C1000-48FP-4G-L | 48 10/100/1000 RJ45 PoE + | 4 SFP | 740 واط | N | 17.48 × 13.78 × 1.73 | 5.82 |
C1000-24T-4X-L | 24 10/100/1000 بيانات RJ45 | 4 SFP + | – | Y | 17.48 × 9.45 × 1.73 | 2.78 |
C1000-24P-4X-L | 24 10/100/1000 RJ45 PoE + | 4 SFP + | 195 واط | Y | 17.48 × 11.76 × 1.73 | 3.68 |
C1000-24FP-4X-L | 24 10/100/1000 RJ45 PoE + | 4 SFP + | 370 واط | N | 17.48 × 13.59 × 1.73 | 4.6 |
C1000-48T-4X-L | 48 10/100/1000 RJ45 البيانات | 4 SFP + | – | N | 17.48 × 11.34 × 1.73 | 3.95 |
C1000-48P-4X-L | 48 10/100/1000 RJ45 PoE + | 4 SFP + | 370 واط | N | 17.48 × 13.78 × 1.73 | 5.43 |
C1000-48FP-4X-L | 48 10/100/1000 RJ45 PoE + | 4 SFP + | 740 واط | N | 17.48 × 13.78 × 1.73 | 5.82 |
C1000FE-24T-4G-L | 24 10/100 بيانات RJ45 | 2 مجموعة SFP / RJ-45 و 2 SFP | – | Y | 17.32 × 11.34 × 1.73 | 3.56 |
C1000FE-24P-4G-L | 24 10/100 RJ45 PoE + | 2 مجموعة SFP / RJ-45 و 2 SFP | 195 واط | Y | 17.48 × 13.78 × 1.73 | 4.52 |
C1000FE-48T-4G-L | 48 بيانات 10/100 RJ45 | 2 مجموعة SFP / RJ-45 و 2 SFP | – | N | 17.32 × 11.34 × 1.73 | 3.97 |
C1000FE-48P-4G-L | 48 10/100 RJ45 PoE + | 2 مجموعة SFP / RJ-45 و 2 SFP | 370 واط | N | 17.48 × 13.78 × 1.73 | 5.46 |
الجدول 1. مواصفات محولات Cisco Catalyst 1000 Series
نماذج | موديلات ذات 8 منافذ | نماذج ذات 16 منفذا | طرازات ذات 24 منفذا (وصلات 1/10G) | طرازات ذات 48 منفذا (وصلات 1/10G) |
RJ-45 إيثرنت | 1 | 1 | 1 | 1 |
منفذ USB-A للتخزين ووحدة تحكم Bluetooth | 1 | 1 | 1 | 1 |
وحده المعالجه المركزيه | ARM v7 800 ميجاهرتز | ARM v7 800 ميجاهرتز | ARM v7 800 ميجاهرتز | ARM v7 800 ميجاهرتز |
الدرهم | 512 ميغابايت | 512 ميغابايت | 512 ميغابايت | 512 ميغابايت |
ذاكرة فلاش | 256 ميغابايت | 256 ميغابايت | 256 ميغابايت | 256 ميغابايت |
عرض النطاق الترددي لإعادة التوجيه | 10 جيجابت في الثانية | 18 جيجابت في الثانية | FE: 6.4 جيجابت في الثانية 1G: 28 جيجابت في الثانية 10 جيجابايت: 64 جيجابت في الثانية | FE: 8.8 جيجابت في الثانية 1 جيجابايت: 52 جيجابت في الثانية 10 جيجابايت: 88 جيجابت في الثانية |
تبديل النطاق الترددي | 20 جيجابت في الثانية | 36 جيجابت في الثانية | FE: 12.8 جيجابت في الثانية 1 جيجابايت: 56 جيجابت في الثانية 10 جيجابايت: 128 جيجابت في الثانية | FE: 17.6 جيجابت في الثانية 1 جيجابايت: 104 جيجابت في الثانية 10 جيجابايت: 176 جيجابت في الثانية |
معدل إعادة التوجيه (حزم L3 64 بايت) | 14.88 ميجابت في الثانية | 26.78 ميجابت في الثانية | FE: 9.52 ميجابت في الثانية 1 جيجابايت: 41.67 ميجابت في الثانية 10 جيجا: 95.23 ميجابت في الثانية | FE: 13.09 ميجابت في الثانية 1 جيجابايت: 77.38 ميجابت في الثانية 10 جرام: 130.94 |
عناوين MAC أحادية البث | 16000 | 16000 | 16000 | 16000 |
مسارات IPv4 المباشرة للبث الأحادي | 542 | 542 | 542 | 542 |
مسارات IPv4 غير المباشرة أحادية البث | 256 | 256 | 256 | 256 |
مسارات IPv6 المباشرة للبث الأحادي | 414 | 414 | 414 | 414 |
مسارات IPv6 غير المباشرة للبث الأحادي | 128 | 128 | 128 | 128 |
مسارات البث المتعدد IPv4 ومجموعات IGMP | 1024 | 1024 | 1024 | 1024 |
مجموعات البث المتعدد IPv6 | 1024 | 1024 | 1024 | 1024 |
إيجيلات أمان IPv4/MAC | 600 | 600 | 600 (FE: 384) | 600 (FE: 384) |
ACEs لأمان IPv6 | 600 | 600 | 600 (FE: 256) | 600 (FE: 256) |
الحد الأقصى لشبكات VLAN النشطة | 256 | 256 | 256 | 256 |
معرفات شبكة VLAN المتاحة | 4094 | 4094 | 4094 | 4094 |
الحد الأقصى لمثيلات بروتوكول الشجرة المتفرعة (STP) | 64 | 64 | 64 | 64 |
الحد الأقصى لجلسات SPAN | 4 | 4 | 4 | 4 |
حزمة MTU-L3 | 9198 بايت | 9198 بايت | 9198 بايت | 9198 بايت |
إطار إيثرنت جامبو | 10,240 بايت | 10,240 بايت | 10,240 بايت | 10,240 بايت |
يموت الشهيق | نعم | نعم | نعم (FE: لا) | نعم (FE: لا) |
MTBF بالساعات (البيانات) | 2,171,669 | 2,165,105 | 2,026,793 | 1,452,667 |
MTBF بالساعات (PoE) | 1,786,412, 1,706,649 (PS خارجي) | 706,983 | 698,220 | 856,329 |
MTBF بالساعات (PoE الكامل) | 1,706,649 | – | 698,220 | 856,329 |
الجدول 1. معلومات طلب محولات Cisco Catalyst 1000 Series
رقم المنتج | وصف |
محولات Cisco Catalyst 1000 Series مع وصلات تحرير وسرد 2x 1GSFP و RJ-45 | |
C1000-8T-2G-L | 8 منافذ إيثرنت 10/100/1000 ووصلات تحرير وبليلة 1 جيجا SFP وRJ-45 |
C1000-8T-E-2G-L | 8 منافذ إيثرنت 10/100/1000 ووصلات تحرير وبليلة 1 جيجا SFP وRJ-45 مع PS خارجي |
C1000-8P-2G-L | 8 منافذ 10/100/1000 Ethernet PoE + وميزانية 67 واط PoE ، ووصلات تحرير وسرد 2x 1G SFP و RJ-45 |
C1000-8P-E-2G-L | 8 منافذ 10/100/1000 Ethernet PoE+ وميزانية 67 وات ووصلات تحرير وبلسة 1G SFP وRJ-45 مع PS خارجي |
C1000-8FP-2G-L | 8 منافذ إيثرنت 10/100/1000 PoE+ وميزانية 120 واط من التزويد بالطاقة عبر شبكة إيثرنت ووصلات إضافية 2 × 1 جيجا SFP وRJ-45 |
C1000-8FP-E-2G-L | 8 منافذ 10/100/1000 Ethernet PoE+ وميزانية 120 وات PoE ووصلات توصيل مجموعة 1 جيجا SFP وRJ-45 مع PS خارجي |
محولات Cisco Catalyst 1000 Series مع وصلات SFP 2x 1G | |
C1000-16T-2G-L | 16 × 10/100/1000 منافذ إيثرنت ، 2 وصلات SFP 1 جيجا |
C1000-16T-E-2G-L | 16 منفذا إيثرنت 10/100/1000 ، وصلات SFP 1 جيجابايت مع PS خارجي |
C1000-16P-2G-L | 16 منفذا 10/100/1000 Ethernet PoE+ وميزانية 120 واط PoE ووصلات 1 جيجا SFP |
C1000-16P-E-2G-L | 16 منفذا لشبكة إيثرنت بتقنية التزويد بالطاقة عبر شبكة إيثرنت بقدرة 10/100/1000 وميزانية بقدرة 120 وات من التزويد بالطاقة عبر شبكة إيثرنت ووصلات SFP بسرعة 1 جيجا مع PS خارجي |
C1000-16FP-2G-L | 16 × 10/100/1000 منفذ Ethernet PoE+ وميزانية 240 واط PoE ووصلات SFP 2 1G |
محولات Cisco Catalyst 1000 Series مع وصلات 4x 1G SFP | |
C1000-24T-4G-L | 24 منفذا إيثرنت 10/100/1000 ، 4 وصلات SFP 1 جيجا |
C1000-24P-4G-L | 24 منفذا 10/100/1000 Ethernet PoE+ وميزانية 195 وات PoE ووصلات SFP 4x 1G |
C1000-24FP-4G-L | 24 منفذا 10/100/1000 Ethernet PoE+ وميزانية 370 وات PoE ، 4x 1G SFP |
C1000-48T-4G-L | 48 × 10/100/1000 منافذ إيثرنت ، 4 وصلات SFP 1 جيجابايت |
C1000-48P-4G-L | 48 × 10/100/1000 إيثرنت PoE+ ومنافذ ميزانية 370 واط PoE ، 4 وصلات SFP 1G |
C1000-48FP-4G-L | 48 × 10/100/1000 منافذ Ethernet PoE+ وميزانية 740 واط PoE ، 4x 1G SFP |
محولات Cisco Catalyst 1000 Series مع وصلات 4x 10G SFP + | |
C1000-24T-4X-L | 24 × 10/100/1000 منافذ إيثرنت ، 4 وصلات 10 جيجا SFP + |
C1000-24P-4X-L | 24 × 10/100/1000 منفذ Ethernet PoE+ وميزانية 195 واط PoE ، 4 وصلات SFP + 10 جيجابت |
C1000-24FP-4X-L | 24 منفذا 10/100/1000 منفذ إيثرنت PoE+ وميزانية 370 واط من التزويد بالطاقة عبر شبكة إيثرنت و4 وصلات 10 جيجا SFP+ |
C1000-48T-4X-L | 48 × 10/100/1000 منافذ إيثرنت ، 4 وصلات SFP + 10 جيجابايت |
C1000-48P-4X-L | 48 × 10/100/1000 منافذ Ethernet PoE+ وميزانية 370 واط PoE ، 4 وصلات SFP + 10 جيجابت |
C1000-48FP-4X-L | 48 منفذا 10/100/1000 منفذ Ethernet PoE+ وميزانية 740 واط PoE ووصلات 4x 10G SFP + |
محولات Cisco Catalyst 1000 Series مع وصلات تحرير ومجموعة 2x 1GSFP و RJ-45 ووصلات 2x 1G SFP | |
C1000FE-24T-4G-L | 24 × 10/100 منافذ إيثرنت ، 2 × 1GSFP و RJ-45 وصلات SFP و 2x 1G SFP |
C1000FE-24P-4G-L | 24 منفذا 10/100 Ethernet PoE+ وميزانية 195 واط PoE ووصلات صاعدة 1GSFP و RJ-45 ووصلات SFP 2x 1G |
C1000FE-48T-4G-L | 48 × 10/100 منافذ إيثرنت ، 2 × 1GSFP و RJ-45 وصلات SFP و 2 × 1G SFP |
C1000FE-48P-4G-L | 48 × 10/100 إيثرنت PoE + و 370 واط PoE منافذ الميزانية 2x 1GSFP و RJ-45 وصلات SFP 2x 1G |
